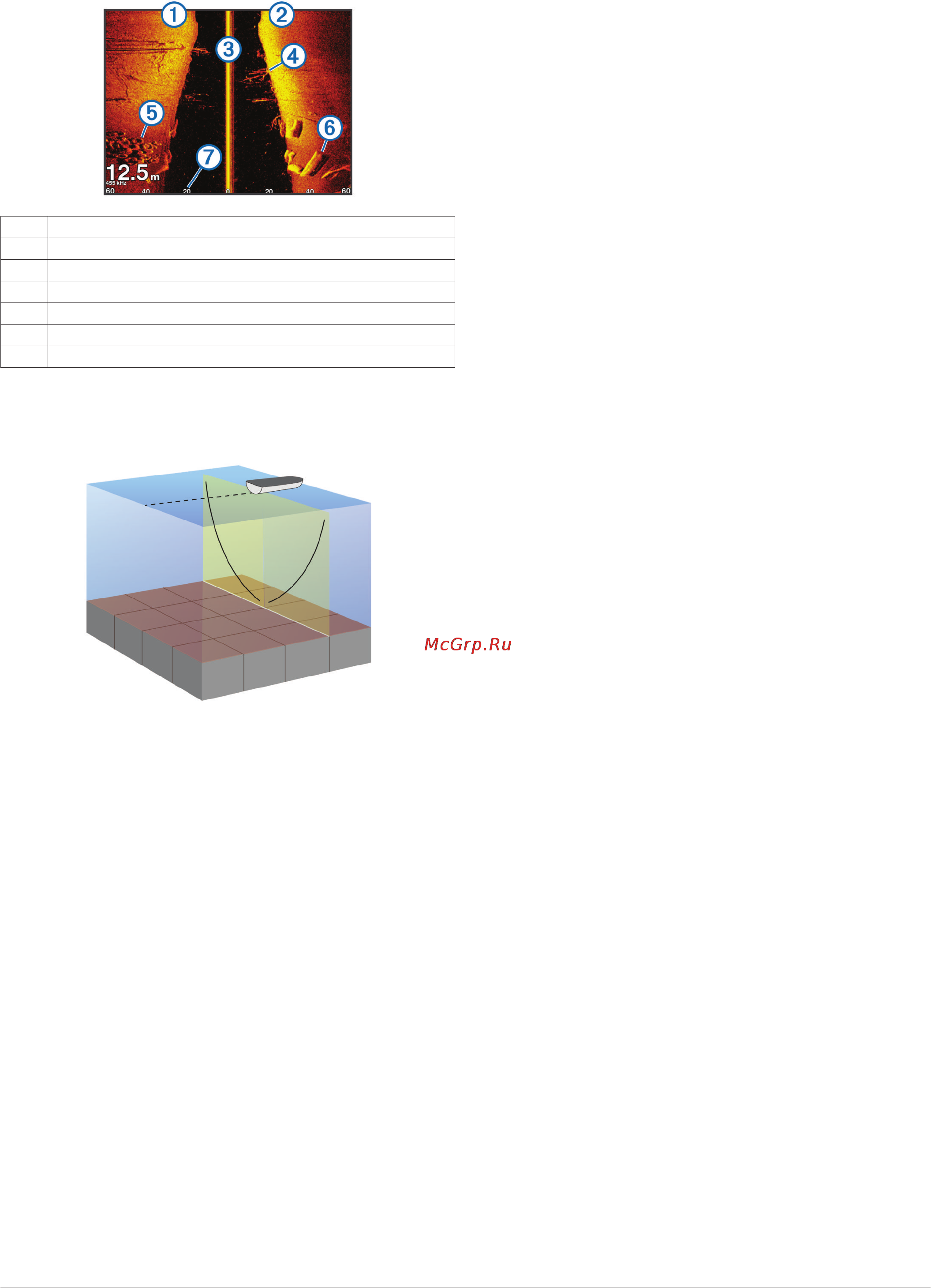

À
Слева от судна
Á
Справа от судна
Â
Датчик на вашем судне
Ã
Деревья
Ä
Старые шины
Å
Бревна
Æ
Расстояние сбоку от судна
Технология сканирования SideVü/DownVü
Вместо обычного конусообразного луча датчик SideVü/
DownVü использует плоский луч для сканирования толщи
воды и грунта по бокам от судна.
Вид сонара с разделенным экраном
На разделенном экране можно одновременно
просматривать различные комбинации данных сонара.
Например, на одном экране можно просматривать окна
обычного сонара и сонара DownVü. Компоновку
разделенного экрана можно отредактировать – изменить
размер окна и расположение данных.
Скорость прокрутки обычного сонара и сонара DownVü
синхронизируются, чтобы было проще просматривать
разделенный экран.
Режим отображения данных сонара "Раздельное
увеличение"
В этом режиме отображения показания сонара
отображаются в виде диаграммы на весь экран, часть
которой отображается на этом же экране в увеличенном
масштабе.
Режим отображения данных сонара "Разделить
частоты"
В этом режиме в одной части экрана отображается
диаграмма, на которой представлены показания сонара при
работе на более высокой частоте, а в другой — на более
низкой.
ПРИМЕЧАНИЕ. для использования режима отображения
данных сонара "Разделить частоты" необходим
двухчастотный датчик.
Выбор типа датчика
Перед выбором типа датчика необходимо узнать, какой тип
датчика используется.
При подключении датчика не из комплекта поставки
картплоттера для правильной работы сонара может
понадобиться задать тип датчика. Если устройство
определит датчик автоматически, эта опция не появится.
1
В режиме отображения данных сонара выберите MENU >
Настройка сонара > Установка > Тип датчика.
2
Выберите один из вариантов.
• Если вы используете двухлучевой датчик на
200/77 кГц, выберите Двухлучевой (200/77 кГц).
• Если вы используете двухчастотный датчик на
200/50 кГц, выберите Двухчастотный (200/50 кГц).
• Если вы используете датчик другого типа, выберите
его из списка.
Создание маршрутной точки на экране
сонара с помощью клавиш устройства
1
Перейдите в режим отображения сонара и с помощью
клавиш со стрелками выберите местоположение, которое
нужно сохранить.
2
Выберите SELECT.
3
При необходимости измените информацию о
маршрутной точке.
Приостановка работы сонара
В режиме отображения данных сонара выберите пункт
MENU > Приостановить работу сонара.
Просмотр журнала сонара
Вы можете прокрутить экран сонара и просмотреть данные
журнала.
1
В режиме отображения данных сонара выберите MENU >
Приостановить работу сонара.
2
Используйте кнопки со стрелками.
Настройка наложения цифр
Определенные модели картплоттеров позволяют настроить
данные, отображаемые на экране сонара.
ПРИМЕЧАНИЕ. некоторые модели поддерживают не все
перечисленные ниже варианты функции.
1
На экране отображения сонара выберите MENU >
Настройка сонара > Наложение цифр.
2
При необходимости выберите числовые данные для
настройки.
3
Используя переключатель, можно скрыть или отобразить
каждый элемент.
4
Для настройки других данных нажмите BACK.
ПРИМЕЧАНИЕ. можно также скрыть или отобразить
ленту компаса и мини-карту навигации.
5
Выберите Готово.
Настройка уровня детализации
Управлять уровнем детализации и шума на экране сонара
можно либо с помощью настройки усиления обычных
датчиков, либо с помощью регулировки яркости для
датчиков DownVü и SideVü/DownVü.
Если вы хотите видеть на экране сигналы самой высокой
интенсивности, можно снизить усиление или яркость для
понижения сигналов низкой интенсивности и шума. Если вы
хотите видеть все сигналы, можно увеличить усиление или
яркость для отображения большего объема информации на
16 Сонар
