Просмотр аэрофотоснимков местных ориентиров
Перед просмотром аэрофотоснимков на навигационных
картах необходимо включить параметр Фото в настройках
карты.
ПРИМЕЧАНИЕ. данная функция доступна только для
премиальных карт в некоторых регионах.
Аэрофотоснимки местных ориентиров, пунктов
обслуживания судов и заливов помогут быстрее узнать
ориентиры или ознакомиться с гаванью или заливом перед
прибытием.
1
На навигационной карте выберите значок камеры:
• Для просмотра плоского снимка выберите .
• Для просмотра снимка с перспективой выберите .
Такой снимок был сделан с местоположения камеры в
направлении конуса.
2
Выберите Аэрофотоснимки.
Автоматическая идентификационная
система
Автоматическая идентификационная система (AIS)
позволяет идентифицировать и отслеживать другие суда, а
также оповещает о движении в районе нахождения судна.
При подключении к внешнему устройству AIS картплоттер
поддерживает отображение информации AIS о других
судах, находящихся в зоне действия устройства, которые
оборудованы приемопередатчиком и передают
информацию AIS.
Каждое судно передает следующую информацию: номер
MMSI (идентификатор морской подвижной службы),
местоположение, скорость по GPS, курс по GPS, время с
момента последней передачи сведений о местоположении
судна, ближайшая точка приближения, а также время до
ближайшей точки приближения.
Некоторые модели картплоттеров также поддерживают
систему Blue Force Tracking. Суда, отслеживаемые с
помощью Blue Force Tracking, выделяются на картплоттере
сине-зеленым цветом.

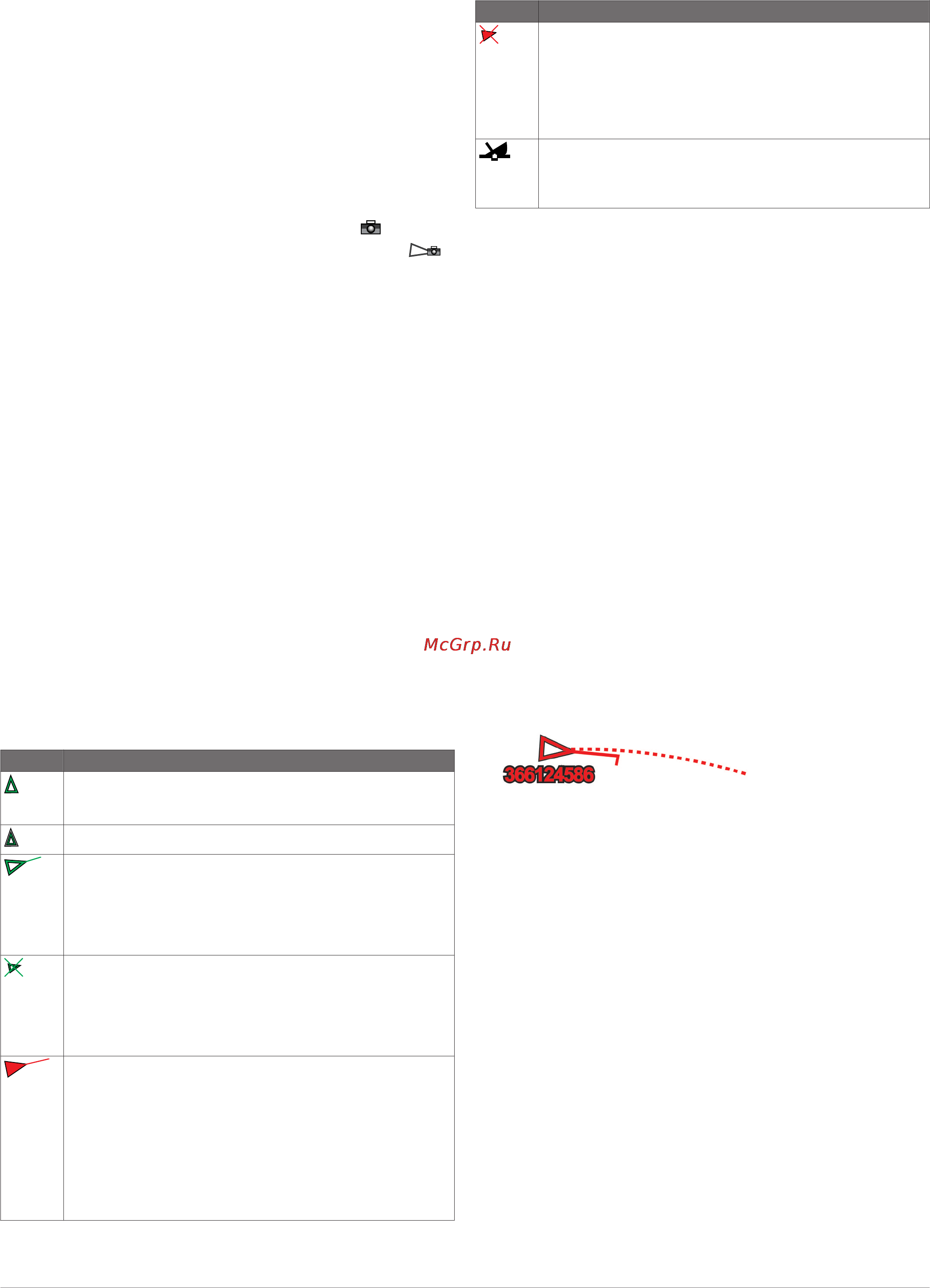

Символы наведения на цель AIS
Символ Описание
Судно AIS. Судно передает информацию AIS.
Направление треугольника указывает направление
движения судна AIS.
Цель выделена.
Цель активирована. Цель отображается на карте более
крупным значком. Зеленая линия указывает направление
движения цели. Если в настройках детализации выбран
пункт "Показать", под значком цели будут отображаться
номер MMSI, скорость и курс судна. При потере сигнала
AIS с судна на экран выводится сообщение.
Цель потеряна. Зеленый крестик (X) указывает на то, что
сигнал AIS с судна был потерян; при этом картплоттер
выводит сообщение и отображается запрос на
подтверждение продолжения отслеживание судна. При
отключении отслеживания судна символ "Цель потеряна"
на карте или 3D-карте отображаться не будет.
Опасная цель в зоне действия. Значок цели начинает
мигать, воспроизводится звуковой сигнал, а на экран
выводится сообщение. После подтверждения приема
сигнала на экране отображается красный треугольник с
красной линией, которые указывают на местоположение
и курс цели. Если сигнал столкновения в безопасной зоне
отключен, значок цели мигает, но звуковой сигнал не
воспроизводится, и сообщение на экран не выводится.
При потере сигнала AIS с судна на экран выводится
сообщение.
Символ Описание
Опасная цель потеряна. Красный крестик (X) указывает
на то, что сигнал AIS с судна был потерян; при этом
картплоттер выводит сообщение и отображается запрос
на подтверждение продолжения отслеживание судна.
При отключении отслеживания судна символ "Опасная
цель потеряна" на карте или 3D-карте отображаться не
будет.
Местоположение символа указывает точку
максимального сближения с опасной целью; под
символом отображается время движения до точки
максимального сближения.
ПРИМЕЧАНИЕ. суда, отслеживаемые с помощью Blue Force
Tracking, выделяются на картплоттере сине-зеленым
цветом вне зависимости от их статуса.
Курс и намеченный курс активированных целей
AIS
Если активированная цель AIS сообщает информацию о
курсе и наземном курсе, то направление цели отображается
на карте в виде сплошной линии, соединенной с символом
цели AIS. Линия направления не отображается в режиме
карты 3D.
Проложенный курс активированной цели AIS отображается
на карте или карте 3D в виде пунктирной линии. Длина
линии намеченного курса зависит от значения намеченного
курса. Если активированная цель AIS не передает
информацию о скорости или судно не движется, линия
проложенного курса не отображается. Изменения
передаваемой судном информации о скорости, наземном
курсе или частоте поворота могут повлиять на расчет линии
намеченного курса.
Если активированная цель AIS сообщает информацию о
наземном курсе, курсе и частоте поворота, то проложенный
курс цели рассчитывается на основе информации о
наземном курсе и частоте поворота. Направление, в
котором движется цель (оно также определяется на основе
информации о частоте поворота), указывается
направлением стрелки на конце линии курса. Длина стрелки
остается неизменной.
Если активированная цель AIS сообщает информацию о
наземном курсе и курсе судна, но не передает данных о
частоте поворота, то намеченный курс цели рассчитывается
на основе информации о наземном курсе.
Отображение судов AIS в режиме просмотра
карты и трехмерной карты
Для использования функции AIS необходимо подключение
картплоттера к внешнему устройству AIS и прием сигналов
активного приемопередатчика от других судов.
Отображение судов в режиме просмотра карты и карты 3D
можно настроить. Диапазон отображения, установленный
для одной карты или карты 3D, применяется только к этой
карте или карте 3D. Настройки отображения данных,
проложенного курса и следов (троп), установленные для
одной карты или карты 3D, применяются ко всем картам и
трехмерным картам.
1
В режиме просмотра обычной или трехмерной карты
выберите MENU > Другие суда > Настройка экрана.
2
Выберите один из указанных ниже вариантов.
• Чтобы указать расстояние от текущего
местоположения, на котором должны отображаться
суда AIS, выберите пункт Диапазон отображения и
укажите расстояние.
Режимы просмотра обычных и 3D-карт 5
