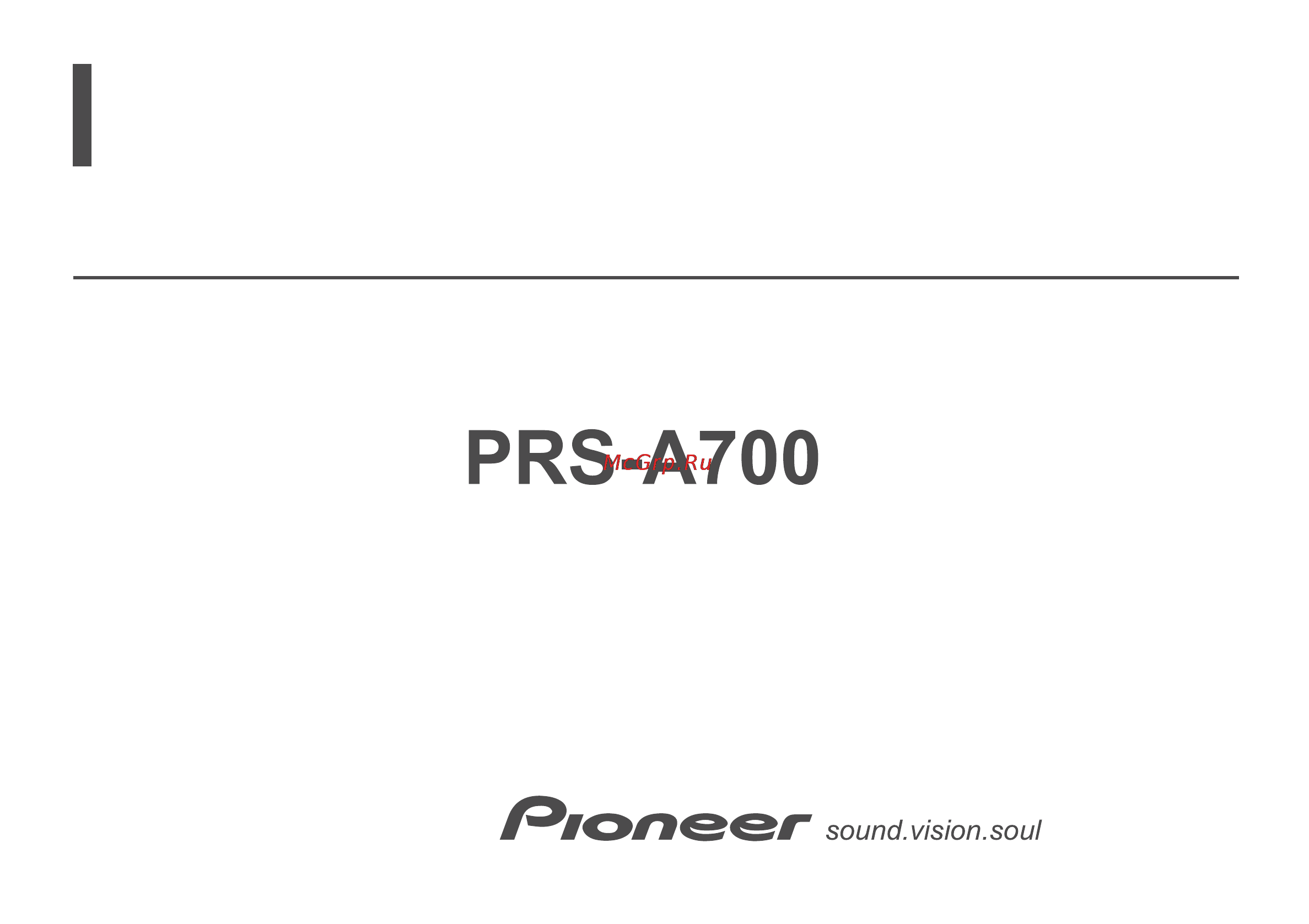

Pioneer PRS-A700 Инструкция по эксплуатации онлайн
Мостовой четырехканальный усилитель
мощности
Инструкция по эксплуатации
prs-a700.qxd 03.09.2004 15:29 Page 1
Содержание
- Инструкция по эксплуатации 1
- Инструкция по эксплуатации 2
- Prs a700 qxd 03 9 004 15 29 page 2 3
- В случае возникновения проблем 3
- Предупреждение 3
- Содержание перед тем как использовать устройство 3
- Prs a700 qxd 03 9 004 15 29 page 3 4
- Пред тем как использовать прибор 4
- Предостережение 4
- Предупреждение 4
- Prs a700 qxd 03 9 004 15 29 page 4 5
- Настройка прибора 5
- Prs a700 qxd 03 9 004 15 29 page 5 6
- Внимание 6
- Для предотвращения повреждения усилителя или возникновения травм не заземляйте провода от динамиков напрямую и не подсоединяйте отрицательный провод к нескольким динамикам данный усилитель предназначается для использования в автомобилях с 12 вольтовым акку мулятором и минусом на массе перед установкой усилителя в другую модель автомобиля грузовой автомобиль или автобус проверьте напряжение аккумулятора автомобиля в том случае если стереосистема автомобиля продолжительное время работает при выклю ченном или работающем на холостом ходу двигателе то аккумулятор автомобиля может полностью разрядится поэтому когда двигатель автомобиля не работает или работает на холостом ходу стереосистему автомобиля необходимо выключать если провод пульта дистанционного управления усилителя соединяется с блоком питания через выключатель зажигания 12 в постоянный ток то когда зажигание включено уси литель будет всегда работать независимо от того включена или выключена в этот момент стереосистема автомобиля 6
- Подключение аппарата 6
- Prs a700 qxd 03 9 004 15 29 page 6 7
- Всегда используйте специальный красный провод и заземляющий провод rd 223 которые необходимо приобрести отдельно подсоедините провод от батареи напрямую к положитель ной клемме автомобильного аккумулятора а заземляющий провод к корпусу автомобиля 7
- Диаграмма подключения 7
- На концы проводов наденьте нако нечники наконечники не входят в комплект поставки для закрепления наконечников исполь зуйте плоскогубцы 7
- Подключение аппарата 7
- Подключение источника питания 7
- Протяните провод батареи из от деления для двигателя в салон ав томобиля после проведения всех соединений к усилителю подключите контакт прово да батареи усилителя к положительно му контакту аккумулятора 7
- Скрутите вместе провод батареи заземляющий провод и провод дис танционного пульта управления сис темой 7
- Prs a700 qxd 03 9 004 15 29 page 7 8
- Вытяните конец провода динамика на 10 мм и закрутите его при помо щи кусачек или плоскогубцев 8
- Выходной режим динамика может быть четырехканальным трехканальным стерео моно или двухканальным стерео моно проведите подключение динамиков в соответствии с режимом так как показано на рисунке ниже 8
- Если провод от батареи будет недостаточно прочно прикреплен к соответствующему контакту то это может привести к сильному разогреву в области подсоединения и даже возможно появ ление небольшого возгорания 8
- На концы проводов наденьте нако нечники наконечники не входят в комплект поставки для закрепления наконечников используй те плоскогубцы 8
- Подключение аппарата 8
- Подключение динамиков и входящих проводов 8
- Подсоединение выходных контактов динамиков 8
- Подсоедините провода динамиков к выходным терминалам усилителя предназначенным для подключения динамиков обеспечьте надежную фиксацию провода при помощи винта 8
- Подсоедините провода к терминалу надежно закрепите провода при помощи винтов терминала 8
- Предостережение 8
- Четырехканальный режим 8
- Prs a700 qxd 03 9 004 15 29 page 8 9
- Двухканальный режим стерео 9
- Подключение аппарата 9
- Трехканальный режим 9
- Prs a700 qxd 03 9 004 15 29 page 9 10
- Коврик или на ходовую часть 10
- Поместите усилитель в то место где он будет установлен вставьте прилагае мые крепежные винты 4 шт по 18 мм в крепежные отверстия поверните вин ты отверткой чтобы сделать метки в местах где будут отверстия 2 просверлите отверстия диаметром 2 5 мм на отмеченных местах и установите усилитель либо на напольный коврик либо непосредственно на ходовую часть 10
- Предупреждение 10
- Пример установки усилителя на напольный 10
- Установка 10
- Prs a700 qxd 03 9 004 15 29 page 10 11
- Технические характеристики 11
