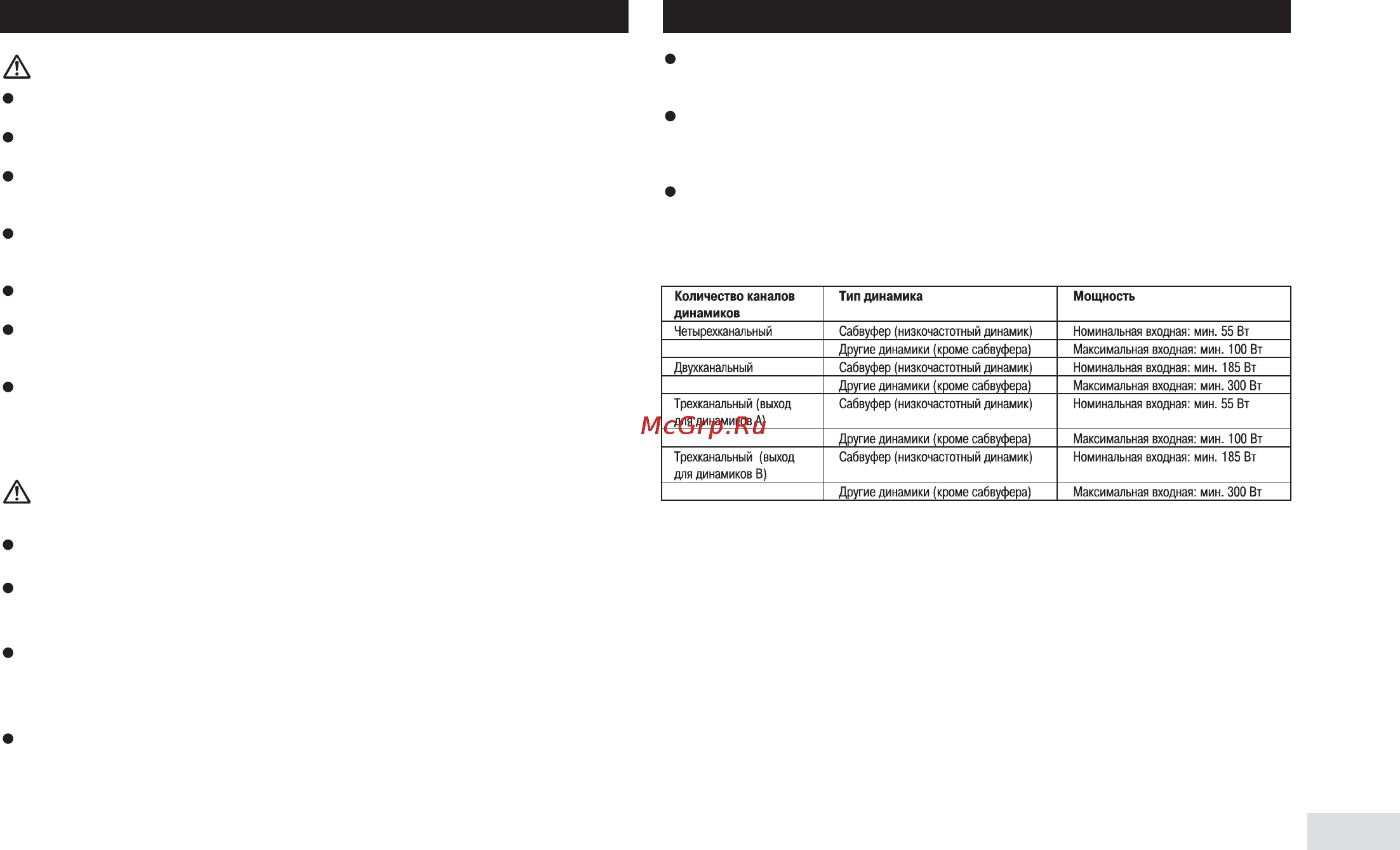

Подключение аппарата
Внимание
Отсоедините отрицательную («+») клемму аккумулятора во избежание риска возникновения короткого замы+
кания или повреждения аппарата.
Закрепите электрическое соединение специальными зажимами для кабеля ил изоляционной лентой. Для защи+
ты проводов от соприкосновения с металлическими поверхностями, оберните их изоляционной лентой.
Не прокладывайте провода в таких местах, где они могут нагреваться, например, там, где проходит поток
теплого воздуха от обогревателя. В случае чрезмерного нагревания изоляции может произойти ее повреж+
дение, что способно привести к короткому замыканию по всему корпусу автомобиля.
При установке усилителя убедитесь, что при движении автомобиля не произойдет контакта проводов с та+
кими подвижными частями автомобиля, как, например, коробка переключения скоростей, ручной тормоз
или механизм перемещения сидений.
Не укорачивайте ни один из проводов. В противном случае, в определенный момент цепь защиты от замы+
кания может выйти из строя.
Никогда не пытайтесь запитать другое оборудование путем разрезания изоляции кабеля блока питания и
подсоединения проводов для отвода тока. В этом случае предельно допустимый ток кабеля может быть пре+
вышен, что повлечет за собой перегревание прибора.
Никогда не заменяйте плавкий предохранитель другим плавким предохранителем, имеющим другой размер
или характеристики. Использование плавкого предохранителя несоответствующего типа может привести к
перегреву прибора, появлению дыма, а также стать причиной повреждения прибора и привести к травмам,
включая возгорания.
Внимание:
Для предотвращения повреждения усилителя или возникновения травм:
Не заземляйте провода от динамиков напрямую и не подсоединяйте отрицательный («+»)
провод к нескольким динамикам.
Данный усилитель предназначается для использования в автомобилях с 12+вольтовым акку+
мулятором и минусом на массе. Перед установкой усилителя в другую модель автомобиля,
грузовой автомобиль или автобус проверьте напряжение аккумулятора автомобиля.
В том случае, если стереосистема автомобиля продолжительное время работает при выклю+
ченном или работающем на холостом ходу двигателе, то аккумулятор автомобиля может
полностью разрядится. Поэтому, когда двигатель автомобиля не работает или работает на
холостом ходу, стереосистему автомобиля необходимо выключать.
Если провод пульта дистанционного управления усилителя соединяется с блоком питания
через выключатель зажигания (12 В, постоянный ток), то когда зажигание включено – уси+
литель будет всегда работать, независимо от того, включена или выключена в этот момент
стереосистема автомобиля. Вследствие этого, если двигатель автомобиля не работает или
работает на холостом ходу, аккумулятор может разрядиться.
Динамики, которые будут присоединяться к усилителю, должны удовлетворять перечисленным ниже требо+
ваниям. В противном случае они могут выйти из строя. Сопротивление динамика должно находится в диа+
пазоне от 2 до 8 Ом.
По возможности прокладывайте продающийся отдельно провод для подключения к аккумулятору как мож+
но дальше от проводов, идущих к динамикам. Устанавливайте провод для подключения к аккумуляторной
батарее, динамики, усилитель, а также прокладывайте идущие от них провода как можно дальше от антен+
ны, антенного кабеля и тюнера.
Шнуры от данного прибора и такие же шнуры от других приборов могут быть различных цветов, даже если
они выполняют одну и ту же функцию. Поэтому, подключая данное изделие к другому оборудованию, обра+
титесь к руководствам по эксплуатации обоих аппаратов и подключайте провода в соответствии с выполня+
емыми ими функциями.
