Gefest 6100-02 0086 [9/29] Панель управления
![Gefest 5100-02 0068 [9/29] Панель управления](/views2/1168680/page9/bg9.png)

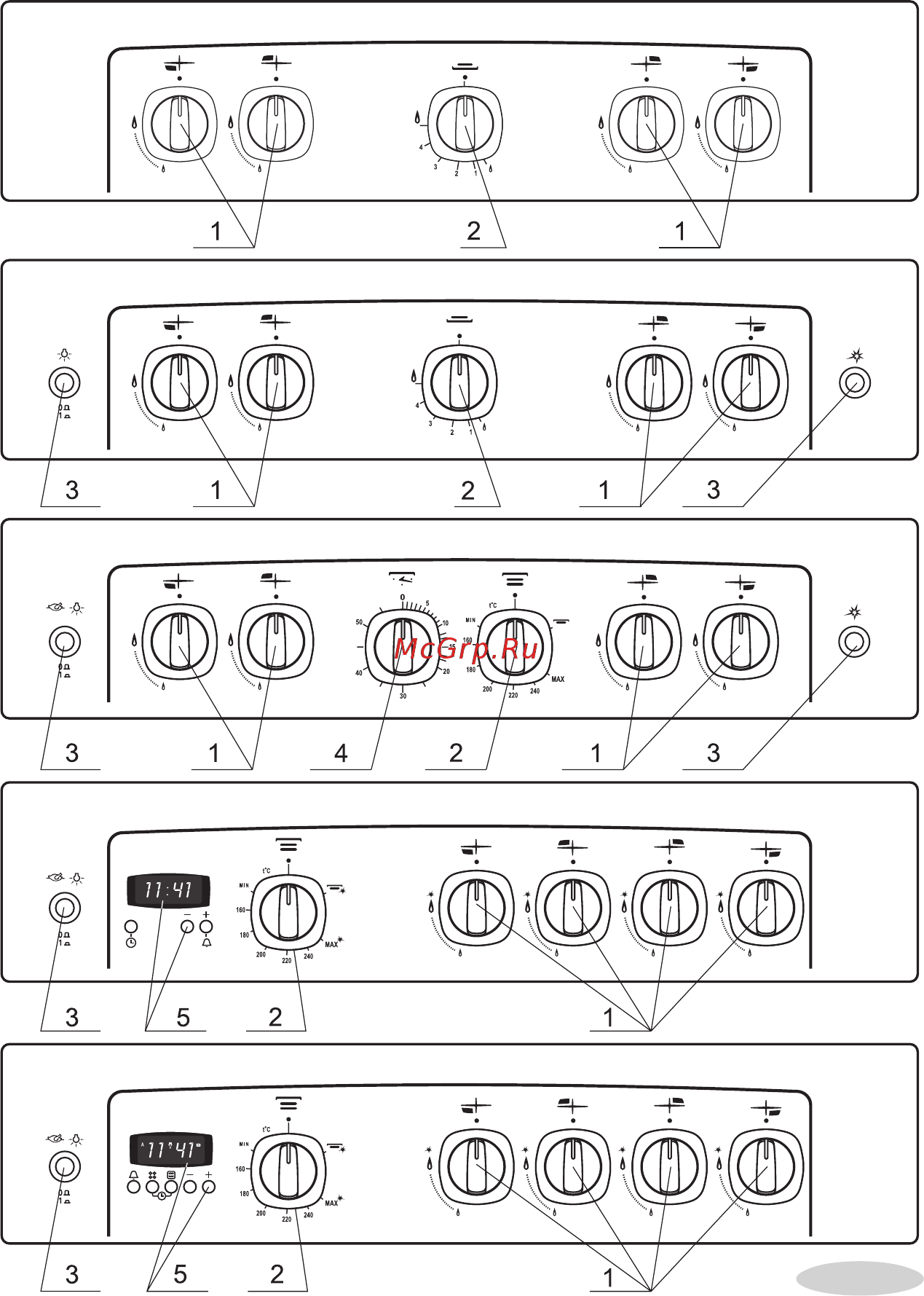

1. Ручкиуправлениягорелкамистола.
2. Ручкауправлениягорелкамидуховки.
3. Кнопкаэлектророзжига,включенияподсветкидуховкииприводавертела.
4. Ручкатаймерамеханического.
5. Таймерэлектронный.
7
6100.00.0.000 РЭ
5.2 ПАНЕль УПРАВлЕНИЯ
Рис.2
