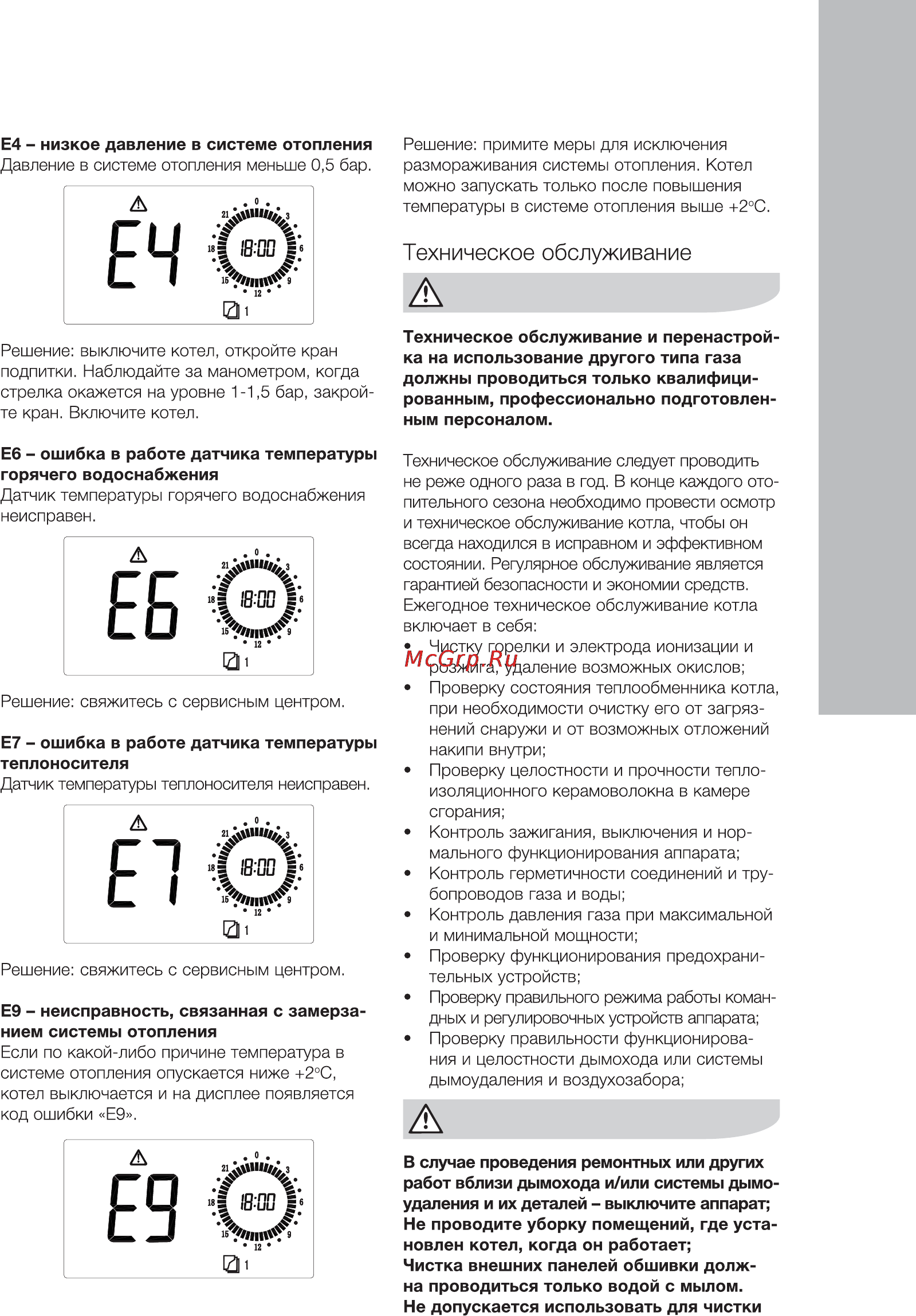

газовые котлы 17 Е4 низкое давление в системе отопления Давление в системе отопления меньше 0 5 бар Решение примите меры для исключения размораживания системы отопления Котел можно запускать только после повышения температуры в системе отопления выше 2 С Техническое обслуживание Решение выключите котел откройте кран подпитки Наблюдайте за манометром когда стрелка окажется на уровне 1 1 5 бар закрой те кран Включите котел Е6 ошибка в работе датчика температуры горячего водоснабжения Датчик температуры горячего водоснабжения неисправен Решение свяжитесь с сервисным центром Е7 ошибка в работе датчика температуры теплоносителя Датчик температуры теплоносителя неисправен Решение свяжитесь с сервисным центром Е9 неисправность связанная с замерза нием системы отопления Если по какой либо причине температура в системе отопления опускается ниже 2 С котел выключается и на дисплее появляется код ошибки Е9 Техническое обслуживание и перенастрой ка на использование другого типа газа должны проводиться только квалифици рованным профессионально подготовлен ным персоналом Техническое обслуживание следует проводить не реже одного раза в год В конце каждого ото пительного сезона необходимо провести осмотр и техническое обслуживание котла чтобы он всегда находился в исправном и эффективном состоянии Регулярное обслуживание является гарантией безопасности и экономии средств Ежегодное техническое обслуживание котла включает в себя Чистку горелки и электрода ионизации и розжига удаление возможных окислов Проверку состояния теплообменника котла при необходимости очистку его от загряз нений снаружи и от возможных отложений накипи внутри Проверку целостности и прочности тепло изоляционного керамоволокна в камере сгорания Контроль зажигания выключения и нор мального функционирования аппарата Контроль герметичности соединений и тру бопроводов газа и воды Контроль давления газа при максимальной и минимальной мощности Проверку функционирования предохрани тельных устройств Проверку правильного режима работы коман дных и регулировочньх устройств аппарата Проверку правильности функционирова ния и целостности дымохода или системы дымоудаления и воздухозабора В случае проведения ремонтных или других работ вблизи дымохода и или системы дымо удаления и их деталей выключите аппарат Не проводите уборку помещений где уста новлен котел когда он работает Чистка внешних панелей обшивки долж на проводиться только водой с мылом Не допускается использовать для чистки
