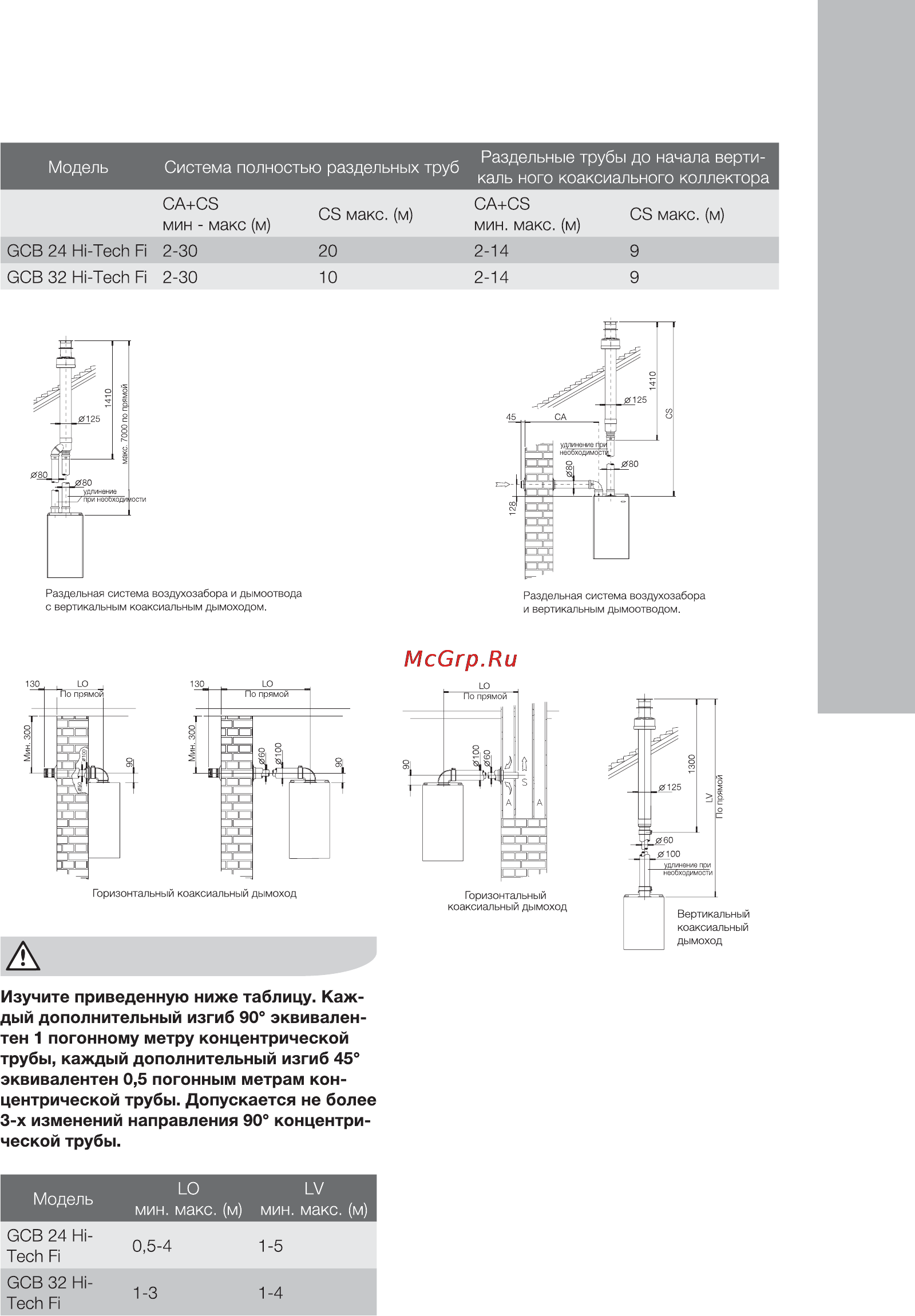

газовые котлы 23 Модель Система полностью раздельных труб Раздельные трубы до начала верти каль ного коаксиального коллектора СА СЗ мин макс м СБ макс м СА СЗ мин макс м ОБ макс м ССВ 24 Н ТесЬ R 2 30 20 2 14 9 ССВ 32 Н ТесЬ R 2 30 10 2 14 9 Раздельная сисе воздухозабора и дымоотвода с вертикальным коаксиальным дымоходом Раздельная система воздухозабора и вертикальным дымоотводом Коаксиальный дымоход Горизонтальный коаксиальный дымоход Вертикальный коаксиальней дыиоход Изучите приведенную ниже таблицу Каж дый дополнительный изгиб 90 эквивален тен 1 погонному метру концентрической трубы каждый дополнительный изгиб 45 эквивалентен 0 5 погонным метрам кон центрической трубы Допускается не более 3 х изменений направления 90 концентри ческой трубы
