• Инструкция по эксплуатации настенных газовых котлов electrolux серий gcb 24 hi tech i gcb 24 hi tech fi gcb 28 hi tech i gcb 32 hi tech fi 2
• Мы благодарим вас за сделанный выбор 2
• Основные функции котла 2
• Содержание 2
• Внутренняя структура котла 3
• Газовые котлы 3 3
• V а а а 4
• Е1ес1го их 4
• Газовые котлы 5 5
• Принципиальные схемы 5
• Е1ес1го1их 6
• Циркуляционный насос 6
• Газовые котлы 7 7
• Модель котла единицы измерения 7
• Ннтесь r 7
• Система отопления 7
• Ссв 24 ньтесиi 7
• Ссв 28 ссв 24 н1 ньтесь 1 тесь r 7
• Ссв 32 7
• Технические параметры 7
• Electrolux 8
• Gcb28 hi tech i 8
• Hi tech fi 8
• Hi tech i 8
• Запрещено использование аппарата для целей отличных от указанных 8
• Измерения 8
• Модель продукции единица 8
• Размеры соединений 8
• Панель управления 9
• Е ес1го1их 10
• Защитных функций 10
• Газовые котлы 11 11
• Electrolux 12
• Включение котла и его работа 12
• Заполнение и слив системы отоп ления 12
• Газовые котлы 13 13
• Положение переключателя 5 установка местного времени 13
• Положение переключателя про граммирование 13
• При отключении электричества часы котла останавливаются пользователь должен устанавливать время после каждого отключения котла 13
• Electrolux 14
• Примеры 14
• Процесс установки программы 14
• Режим зима 14
• Шп ен 14
• Выключение 15
• Газовые котлы 15 15
• Electrolux 16
• Е2 перегрев теплоносителя 16
• Ез ошибка в системе дымоудаления 16
• Неисправности котла и их устранение 16
• Ошибки е1 отсутствие пламени 16
• После 60 минут непрерывной работы на горячее водоснабжение котел выключа ется в режиме лето или переключается на систему отопления в режиме зима это не является неисправностью для перезапуска котла на режим горячего водоснабжения необходимо закрыть и снова открыть кран горячей воды 16
• В случае проведения ремонтных или других работ вблизи дымохода и или системы дымо удаления и их деталей выключите аппарат не проводите уборку помещений где уста новлен котел когда он работает чистка внешних панелей обшивки долж на проводиться только водой с мылом не допускается использовать для чистки 17
• Газовые котлы 17 17
• Е4 низкое давление в системе отопления 17
• Е6 ошибка в работе датчика температуры горячего водоснабжения 17
• Е7 ошибка в работе датчика температуры теплоносителя 17
• Е9 неисправность связанная с замерза нием системы отопления 17
• Техническое обслуживание 17
• Техническое обслуживание и перенастрой ка на использование другого типа газа должны проводиться только квалифици рованным профессионально подготовлен ным персоналом 17
• Electrolux 18
• Важно перед чисткой или техническим обслуживанием котла надо выключать электропитание и газоснабжение 18
• Панелей и других окрашенных и пластмас совых частей растворители для краски и другие едкие вещества в случае необходимости замены деталей используйте только оригинальные запас ные части electrolux 18
• Характерные неисправности и решения по их устранению 18
• Газовые котлы 19 19
• Котел не предназначен для установки вне помещений 19
• Монтаж котла 19
• Настоящая инструкция является основным руководящим документом по монтажу и эксплуатации котла внимательно изучи те инструкцию и следуйте её указаниям настоящая инструкция всегда должна находиться вместе с котлом 19
• Проверка и принятие 19
• Производитель не несет ответственности за повреждения возникшие из за непра вильной установки неправильной органи зации вентиляции в помещении 19
• Распаковка 19
• Требования к установке внутри помещения 19
• Условия установки 19
• Установка в старых и или реконструируе мых системах отопления 19
• Gcb 28 hi tech i gcb 32 hi tech fi 20
• Внимание при размещении котла необхо димо учесть минимальное пространство для того чтобы его можно было обслужи вать см рисунок 20
• Гидравлические подсоединения gcb 24 hi tech i gcb 24 hi tech fl 20
• Крепление кронштейна 20
• Подсоединение газа 20
• Установка 20
• Установка котла должна производиться профессионалами поскольку непра вильная установка может нанести ущерб людям животным или материальным цен ностям за что изготовитель не может быть признан ответственным 20
• Газовые котлы 21 21
• Для котлов gcb hi tech i 21
• Для котлов gcb hl tech fl 21
• Обязательно проверьте наличие про кладки в месте подсоединения газового трубопровода к котлу для этого нельзя использовать пеньку тефлон и подобные материалы присоединение должно быть осуществлено при помощи плоской про кладки и накидной гайки 21
• Присоединение к дымоходу 21
• 25 погонным метрам трубы допускается не более 3 х изменений направления 90 для каждой трубы 22
• Electrolux 22
• Двойные дымоходы с раздельными трубами 22
• Изучите приведенную далее таблицу каж дый дополнительный изгиб 90 эквивален тен 0 5 погонным метрам трубы каждый дополнительный изгиб 45 эквивалентен 22
• Расположение терминалов для аппаратов с принудительным дымоудалением 22
• Системы раздельного дымоудаления и забора воздуха 22
• Газовые котлы 23 23
• Изучите приведенную ниже таблицу каж дый дополнительный изгиб 90 эквивален тен 1 погонному метру концентрической трубы каждый дополнительный изгиб 45 эквивалентен 0 5 погонным метрам кон центрической трубы допускается не более 3 х изменений направления 90 концентри ческой трубы 23
• Коаксиальный дымоход 23
• Установка коаксиального дымохода 24
• Электронная плата 24
• Dip переключатель sw1 25
• Газовые котлы 25 25
• Настройка газового клапана 25
• Описание dip переключателя 25
• Electrolux 26
• I тип газа g20 i 26
• Регулировка максимальной мощности системы отопления 26
• Тип газа g30 i 26
• I природный газ е 27
• Газовые котлы 27 27
• Перевод котла на другой тип газа 27
• Сжиженный газ g30 g31 27
• Утилизация 27
• Внешний вид и комплектность изделия 28
• Гарантийный талон 28
• Общие правила установки подключения изделия 28
• Поздравляем вас с приобретением техники отличного качества 28
• Правильное заполнение гарантийного талона 28
• S electrolux 29
• Талон на гарант1йне обслуговування 29
• Талон на гарантийное обслуживание 29
• Вач в пов тря 31
• Нагр вальних прилад в 31
• Особлив умови гаранпйного обслуговування водо 31
• Особлив умови гарантийного обслуговування зволожу 31

Похожие устройства

• Kaiser HGE 50508 KB Инструкция по эксплуатации
• Sony DCR-TR8100E Инструкция по эксплуатации
• Faber VALUE SL3 A60 Inox Инструкция по эксплуатации
• Telwin Digital Modular 230 Инструкция по эксплуатации
• Electrolux GCB 24 Basic X Fi Инструкция по эксплуатации
• Kaiser HGE 60508 NKB Инструкция по эксплуатации
• Sony DCR-TR8000E Инструкция по эксплуатации
• Faber STRIP PB A60 Inox Инструкция по эксплуатации
• Telwin PCP 18 Инструкция по эксплуатации
• Electrolux GCB 24 Basic X i Инструкция по эксплуатации
• Kaiser HGE 60508 NKW Инструкция по эксплуатации
• Sony DCR-TR7100E Инструкция по эксплуатации
• Faber FLEXA M6/40 AM/A50 Inox Инструкция по эксплуатации
• Patriot Garden PT 2540 Инструкция по эксплуатации
• Electrolux FSB 35 Mpi/HW Инструкция по эксплуатации
• Microlab FC-730 5.1 Black Инструкция по эксплуатации
• Kaiser HGE 50301 W Инструкция по эксплуатации
• Sony DCR-TR7000E Инструкция по эксплуатации
• Faber FLEXAM 6/40 АМ/IX A60 Инструкция по эксплуатации
• Калибр БК- 950 Инструкция по эксплуатации

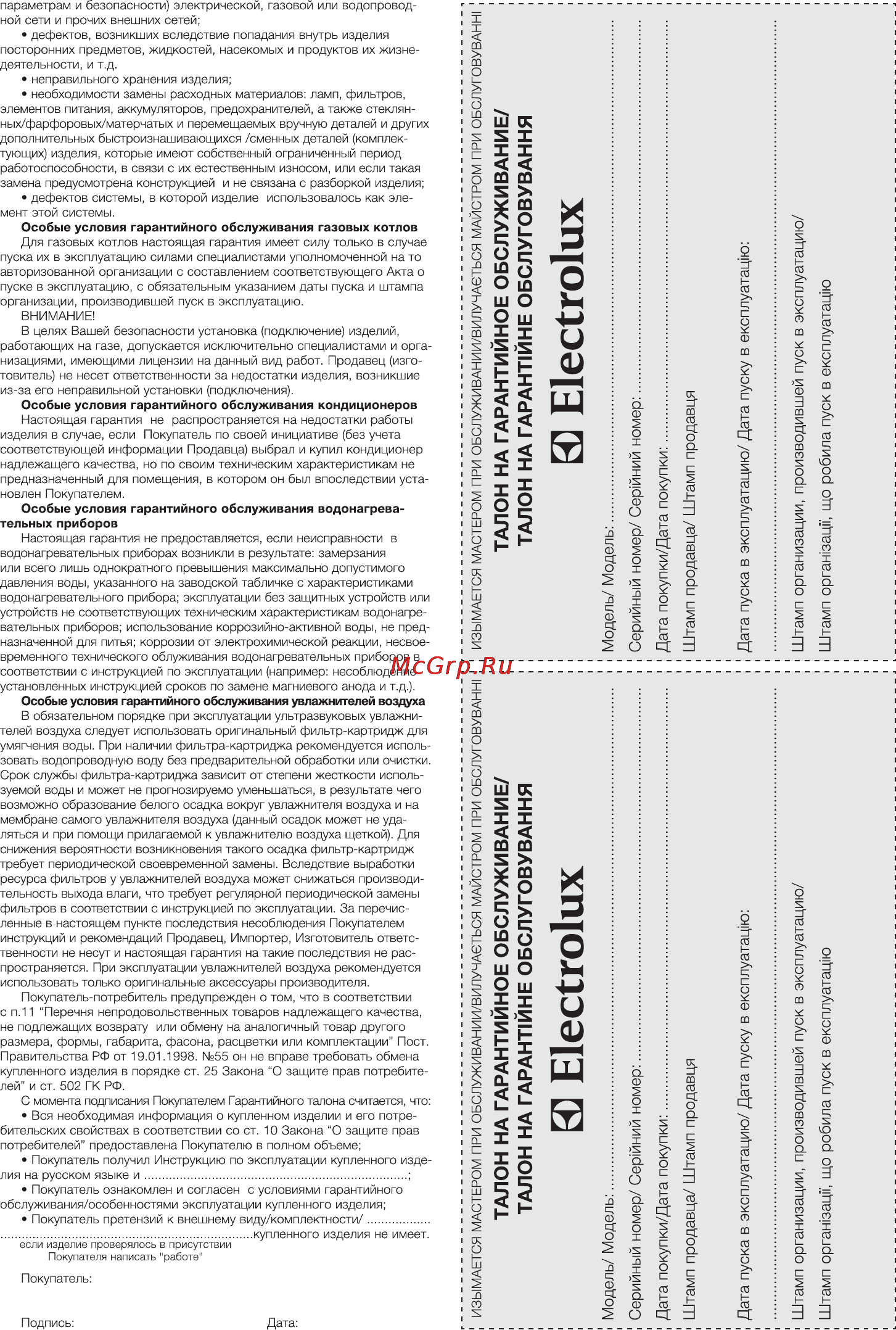

ИЗЫМАЕТСЯ МАСТЕРОМ ПРИ ОБСЛУЖИВАНИИ ВИЛУЧАСТЬСЯ МАЙСТРОМ ПРИ ОБСЛУГОВУВАНН1 ТАЛОН НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ ТАЛОН НА ГАРАНТ1ЙНЕ ОБСЛУГОВУВАННЯ S Electrolux Модель Модель ИЗЫМАЕТСЯ МАСТЕРОМ ПРИ ОБСЛУЖИВАНИИ ВИЛУЧАСТЬСЯ МАЙСТРОМ ПРИ ОБСЛУГОВУВАНН1 ТАЛОН НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ ТАЛОН НА ГАРАНТ1ЙНЕ ОБСЛУГОВУВАННЯ S Electrolux Модель Модель Серийный номер Сер1йний номер Серийный номер Сериний номер Дата покупки Дата покупки Дата покупки Дата покупки Штамп продавца Штамп продавца Штамп продавца Штамп продавца Дата пуска в эксплуатацию Дата пуску в експлуатацю Дата пуска в эксплуатацию Дата пуску в експлуатацю Штамп организации производившей пуск в эксплуатацию Штамп организации производившей пуск в эксплуатацию Штамп орган зацп що робила пуск в експлуатацю Штамп оргаызацл що робила пуск в експлуатацю
