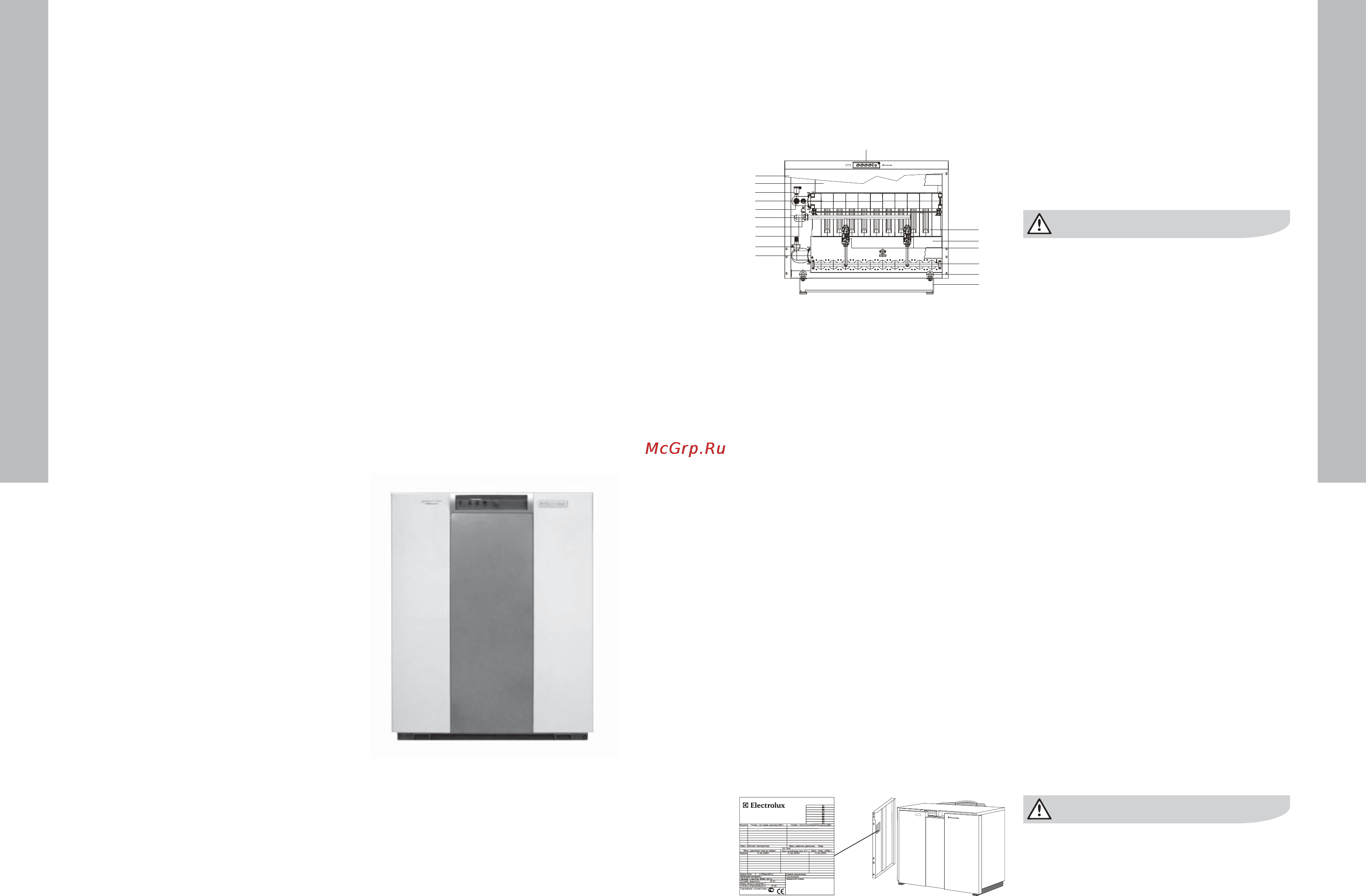

Внутренняя структура котла
FSB 65 iN – FSB 180 iN
1 Корпус котла
2 Дефлектор
3 Автоматический воздухоотводчик
4 Труба подачи отопления
5 Втулка воздухоотводчика
6 Манометр
7 Датчик давления
8 Газовая труба
9 Предохранительно-сбросной клапан
10 Труба возврата отопления
11 Панель управления
12 Чугунный теплообменник
13 Защитный экран горелки
14 Газовый клапан
15 Газовый коллектор
16 Предохранительный клапан
17 Корпус панели управления
18 Автоматический воздухоотводчик
19 Чугунный теплообменник
20 Газовый коллектор с форсунками
21 Штифт для подъёма котла
22 Станина котла (ножки)
Идентификация котла
На левой панели котла находится табличка с
данными для идентификации модели котла.
Не удаляйте и не повреждайте табличку с
данными котла! Идентификационная табличка
содержит важные данные: заводской номер,
мощность, дата производства и т.д.
Основные функции котла
• Данный котел обеспечивает отопление.
• На панели управления расположены ручки
управления, котловой термометр. С помо-
щью ручек управления Вы устанавливаете
температурный режим работы котла, а тер-
мометр показывает текущую температуру
теплоносителя контура отопления.
• В этой серии котлов представлена функция
погодозависимого управления, для акти-
вации которой необходимо приобрести и
установить уличный датчик (датчик не вхо-
дит в комплект поставки).
• Светодиоды, расположенные на панели
управления показывают текущее состояние
оборудования (выключен, включен, ожида-
ние или ошибку, в зависимости от мерца-
ния светодиодов).
• Защитные функции, включают защиту от
перегрева, защиту от загазованности котла
при отсутствии пламени, выключение котла
при плохой системы дымоудаления, защиту
от замерзания котла.
Внешний вид котла
P
$
36
*) ##4
lÍÃÄÊÛ'4#@J/
J/
J/
J/
J/
J/
J/
J/
J/
.BEFJO&6
J/
J/
J/
J/
J/
J/
J/
J/
J/
J/
J/
J/
J/
J/
J/
J/
.9
Насос
Котлы моделей FSB 65 iN – FSB 180 iN не
оснащены циркуляционным насосом. Расчёт
и подбор насоса для системы отопления под-
бирается с учётом гидравлического сопротив-
ления теплообменника (потерь давления), см.
таблицу технические характеристики стр.5.
Запрещается включать котёл без воды.
Защита от коррозии
Неоднородные конструктивные элементы или
пластмассовые трубы, вызывающие диффузию
кислорода, могут быть причиной повреждения
системы центрального отопления.
При заправке или дозаправке отопительной
системы следите за тем, чтобы вода заправки
не содержала агрессивных компонентов.
Пользуйтесь добавками для снижения эффек-
та коррозии.
Примечание:
Неправильное использование добавок может
привести к повреждению системы!
Заправку или слив можно производить только
после того, как температура котла сравнялась
с комнатной (температурой в котельной)!
После выполнения монтажных работ или перед
запуском в эксплуатацию, котел и отопитель-
ную систему необходимо заправить подготов-
ленной водой с жесткостью 0,5 – 0,8 nk
о
так,
чтобы в системе не оставался воздух.
Для каждого типа котлов Electrolux в отопи-
тельную систему рекомендуется вмонтировать
автоматический вентиль развоздушивания
и/или сепаратор микропузырьков в наиболее
горячей точке.
Если отопительный прибор монтируется в
уже имеющуюся «старую» систему отопления
предварительно необходимо провести основа-
тельную химическую обработку системы для
удаления водяного камня.
В случае игнорирования описанных выше
предупреждений Фирма Electrolux не несет
никакой ответственности за возникшие
вследствие этого повреждения!
