16 electrolux
газовые котлы 17
1 Насос бойлера
2 Насос отопления
3 Комнатный термостат 1-2 – контакты вклю-
чения, 3 – нулевой провод
4 Подключение 220 В; N - нулевой провод; L - фаза
5 Нулевой провод управления зажигания
Nki – постоянный фазовый провод Lb – под-
ключаемый фазовый провод Lk
6 Газовый клапан 2 ступень
7 1 - предача сигнала неисправности, 2 -
отключение сигнала неисправности
8 Предельный термостат дымовых газов
9 Предельный термостат отопления
10 Датчик давления СО
11 Датчик уличной температуры (опция)
12 NTC ГВС (опция)
13 NTC отопления
14 Блокировка/разрешение Antilegionella
15 Индикатор неисправностей ограничителей
и сенсоров
16 Блокировка/разрешение производства ГВС
17 Блокировка/разрешение погодозависимого
управления
18 Подключение панели управления
Для облегчения подключения датчиков NTC,
комнатного термостата и ГВС, соединения
выведены на серийную клемму панели управ-
ления. Комнатный термостат необходимо под-
ключить вместо соответствующей перемычки.
В приборах типа ELECTROLUX на месте под-
ключения NTC ГВС установлено сопротивле-
ние, которое при необходимости подключения
к прибору бойлера косвенного нагрева удаля-
ют, а на его место подключается датчик.
Переоборудование котла на другой
тип газа
Перевод на другой тип газа должен произво-
дить квалифицированный специалист автори-
зированного сервисного центра.
• На заводе изготовителе котлы настроены
на природный газ (газ типа «Н»);
• Переход к другому типу газа возможен
заменой форсунок и изменения давления
перед горелкой (форсункой).
• Заменяется основная форсунка и, если
есть, форсунка запальника.
• Параметры настроек давления газа и
характеристики форсунок находятся в таб-
лице «Технические данные».
Важно, чтобы после перехода к другому типу
газа проводился пробный пуск, а факт этого
перехода необходимо отметить на идентифика-
ционной таблице котла и гарантийном талоне.
Порядок проведения работ при переводе
котла на сжиженный газ:
• Откройте переднюю дверцу котла;
• Демонтируйте (выкрутите) установленные
форсунки (на природный газ);
• Установите форсунки с комплектом про-
кладок на сжиженный газ (пропан, бутан).
• Проверьте герметичность газовой магист-
рали;
• До на стройки и во время настройки газо-
вого клапана проверяйте давление сжижен-
ного газа.
• Настройте газовый клапан на давление
соответствующее типу газа.
Экологические предписания.
Утилизация.
Уровень выброса вредных веществ газовыми
приборами производства Electrolux ниже уста-
новленных норм ЕС, поэтому в процессе экс-
плуатации прибора особые указания по защите
окружающей среды выполнять не нужно.
Ежегодная профилактика не только продле-
вает срок службы прибора, но и позволяет
поддерживать потребление газа на низком
уровне, что способствует эффективному
использованию природных ресурсов.
Прибор и его упаковка не содержат опасных
материалов. Если в вашем районе действует
раздельная система сбора отходов, то отходы
упаковки прибора разместите в соответству-
ющем месте. Подробные инструкции по пере-
работке отходов описаны в соответствующих
документах.
По окончании срока службы прибор следует
утилизировать. Подробную информацию по
утилизации котла Вы можете получить у пред-
ставителя местного органа власти.
Подсоединение к дымоходу (дымо-
удаление)
При подсоединение к дымовой трубе соблю-
дайте действующие нормы, стандарты, прави-
ла, рекомендации.
Во избежание утечки конденсатной воды,
нанесения вреда котлу используйте конденса-
тосборники.
Дымоходы, проходящие по внешней сторо-
ны здания должны быть теплоизолированы
(«сэндвич-дымоходы»).

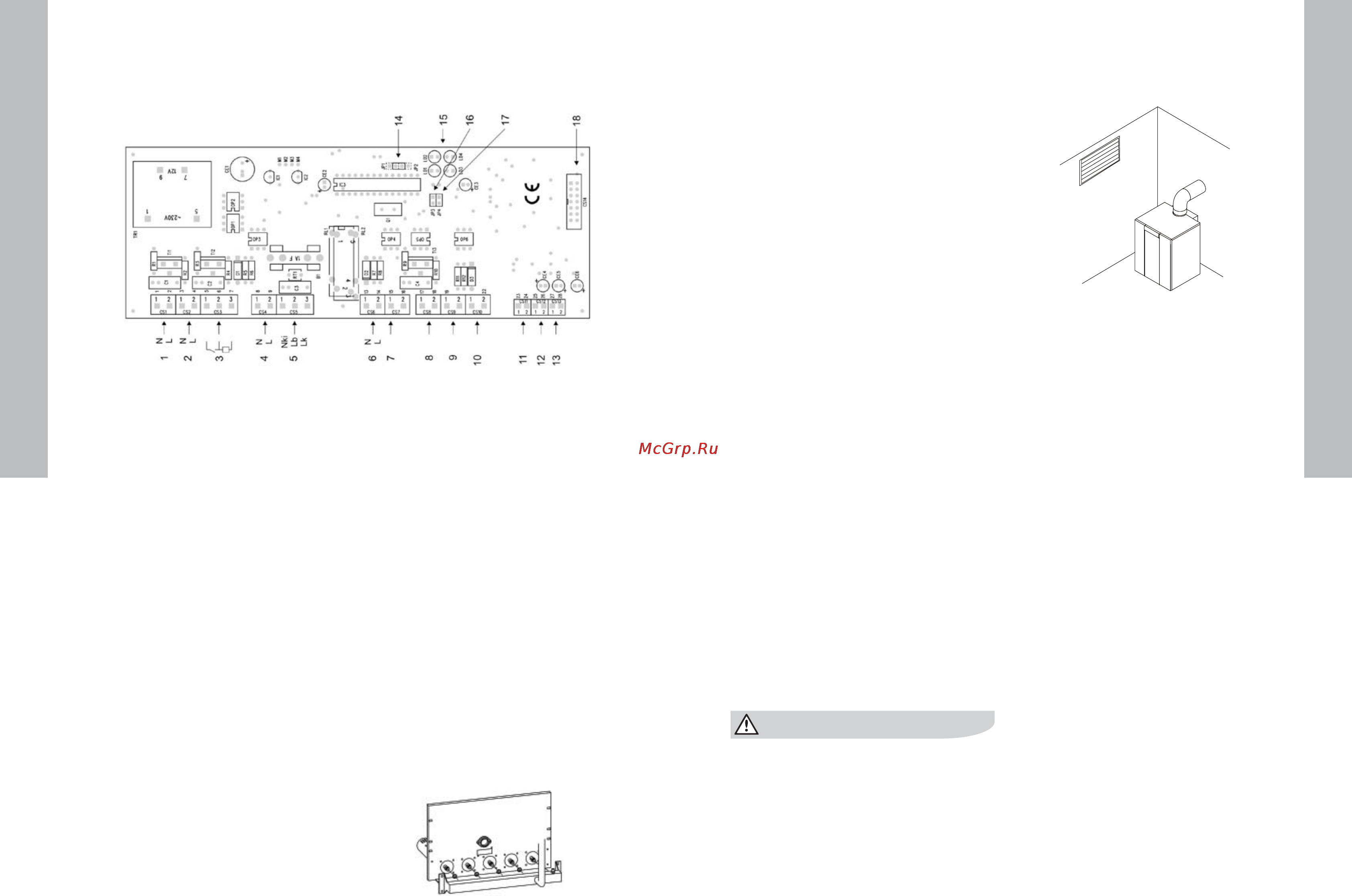

Электрическая монтажная схема
платы управления
Подсоединение к дымоходу
Коэффициент обмена воздуха в котельном
помещении должен быть не меньше чем 5 раз/
час (пятикрантым)
При эксплуатации котла мощностью свыше
100 кВт помещение котельной и воздухообмен
(вентиляция и вентканалы)должны отвечать
требованиям промышленных котельных.
