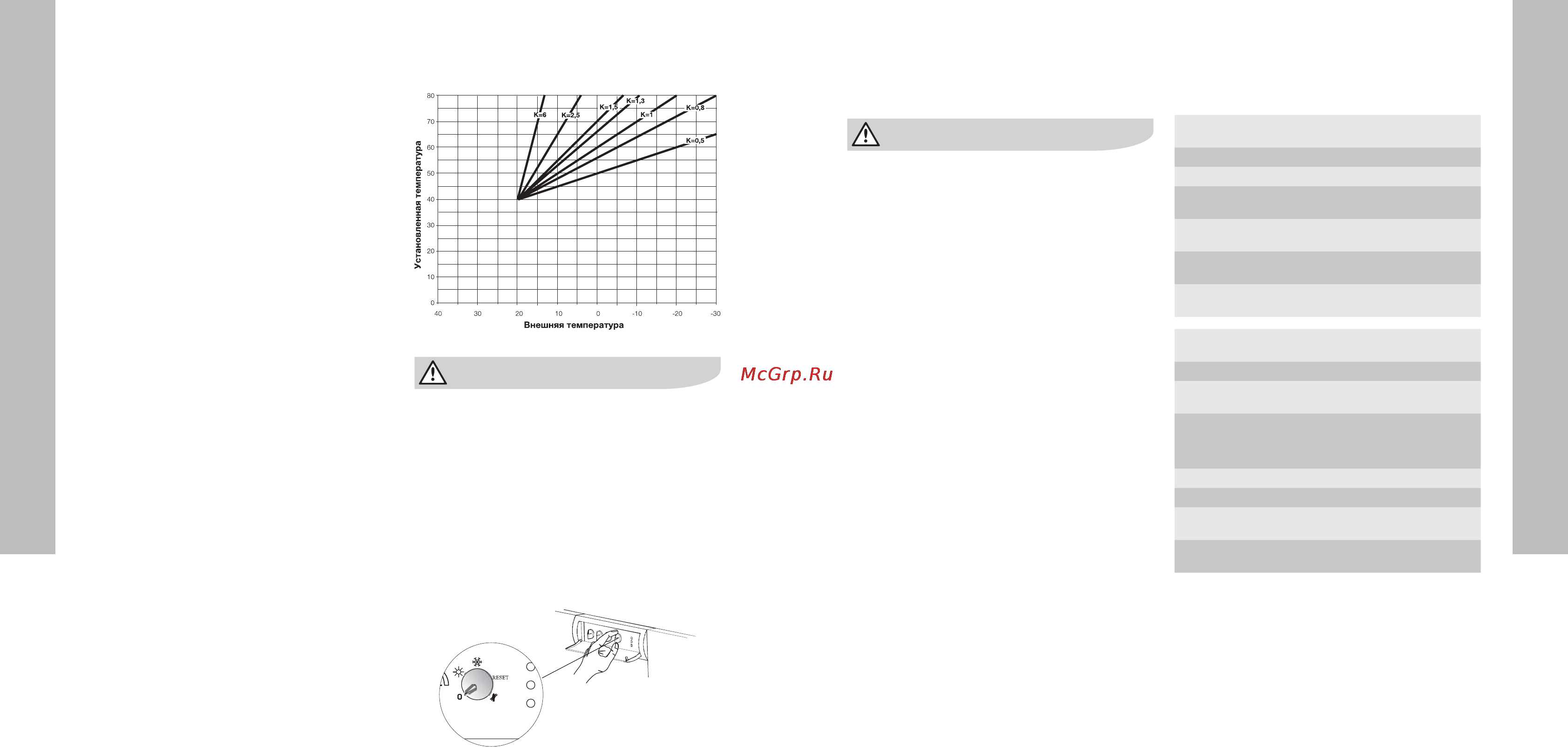

![Electrolux FSB 100 iN [6/13] Выключение котла](/views2/1017024/page6/bg6.png)
10 electrolux
газовые котлы 11
рой на 120 сек (2 мин.) запускается насос отоп-
ления для последующей циркуляции.
Режим приготовления ГВС:
Для котлов с подключённым внешним бойлером:
Температура воды в бойлере определяется
датчиком температуры ГВС (опция). Установка
температуры воды происходит с помощью
ручки ГВС (3) (устанавливается требуемая
температура ГВС). Если температура воды в
бойлере станет ниже установленной, то вклю-
чается режим ГВС и произойдет включение
горелки. Температура воды отопления регули-
руется в течение всего режима ГВС.
Если температура теплоносителя отопления (при
работе на ГВС) превысит температуру 86°С,
горелка остановится, но насос будет продол-
жать работать на подогрев бойлера. Горелка
включится снова, если температура теплоноси-
теля котла опустится ниже 86°С. Работа котла
в режиме ГВС завершится, если температура,
определяемая датчиком температуры ГВС, пре-
высит установленную температуру ГВС.
В режиме ГВС насос ГВС запускается, если
температура теплоносителя котла выше 38°C
(как и при работе на отопление).
Работа котла запрограммирована с учётом
приоритета на ГВС, то есть если запросы
режима работы поступили одновременно на
отопление и на ГВС, то режим ГВС имеет при-
оритет относительно режима отопления.
Погодозависимое управление котлом
При подключении уличного датчика (дополни-
тельная опция), температура теплоносителя
изменяется с изменением температуры возду-
ха на улице. Это позволяет поддерживать пос-
тоянную температуру в помещении при любом
изменении температуры на улице.
Для согласования котла с Вашим помещением
необходимо:
• Подключить уличный датчик к разъёму «23»
и «24» платы управления проводом «2х0,75»
• Установить перемычку JP4 на плате управления.
• Регулятором (1) устанавливается коэффи-
циент «К» наклона кривой (1) и регулятором
(2) устанавливается величина параллельно-
го сдвига кривой (грубая и точная регули-
ровка соответственно).
• При увеличении значения с помощью регу-
лятора (1) увеличивается температура пода-
чи отопления
• Поворотом ручки регулирования отопления
(2) интервал регулирования изменяется
(расширяется или сужается), что в резуль-
тате повышает или снижает постоянную
температуру отапливаемого помещения.
Правильно подобранный коэффициент К
гарантирует комфортную температуру в
помещении и экономию энергоресурсов.
Выключение котла
Выключение котла на непродолжительное
время
Выключите котел, путём переключения ручки
режима работы в положение «0». Для того чтобы
функция «Анти-замерзание» работала, не выклю-
чайте электропитание котла и газоснабжение.
Выключение котла на долгое время
Если котел не используется долгое время,
пожалуйста, выключайте газоснабжение и
электропитание. Слейте систему отопления.
При необходимости залейте в систему отопле-
ния незамерзающую жидкость, предназначен-
ную для этого.
Перед тем, как запустить снова котел, техник
должен проверить, что циркуляционный насос
не заблокирован.
Техническое обслуживание
Техническое обслуживание и перенастрой-
ка на другой типа газа должны проводиться
только квалифицированным персоналом.
Техническое обслуживание следует проводить
не реже одного раза в год. Регулярное обслужи-
вание является гарантией безопасности и эко-
номии средств. Ежегодное техническое обслу-
живание котла (не входит в стоимость котла и
оплачивается дополнительно) включает в себя:
• Чистку горелки и электрода ионизации и
розжига, удаление возможных окислов;
• Проверку состояния теплообменника котла,
при необходимости очистку его от загряз-
нений снаружи и от возможных отложений
накипи внутри;
• Проверку целостности и прочности тепло-
изоляционного керамоволокна в камере
сгорания;
• Не допускается использовать для чистки
панелей и других окрашенных и пласт-
массовых частей растворители, едкие
вещества; В случае необходимости замены
деталей используйте только оригинальные
запасные части Electrolux.
• Контроль зажигания, выключения и нор-
мального функционирования аппарата;
• Контроль герметичности соединений и тру-
бопроводов газа и воды;
• Контроль давления газа при максимальной
и минимальной мощности;
• Проверку функционирования предохрани-
тельных устройств;
• Проверку правильности режимов работы.
• Проверку правильности функционирования
дымохода или системы дымоудаления и
воздухозабора;
По окончании работ по техническому обслужи-
ванию необходимо проверить герметичность
газовой магистрали котла и газовой магистрали
от котла до запорного вентиля (крана на опуске).
В случае проведения ремонтных или других
работ вблизи дымохода и/или системы дымо-
удаления и их деталей – выключите котёл;
Уборку котельной, где установлен котел,
нужно проводить при выключенном котле;
Чистка внешних панелей обшивки должна про-
водиться только влажной ветошью.
Сигналы и сообщения сбоя
Сигнализация рабочего
стостояния
LD1 LD2 LD3
ВЫКЛ ВЫКЛ ВЫКЛ ВЫКЛ
ВКЛ (готовность) ВКЛ ВЫКЛ ВЫКЛ
ВКЛ режим ГВС (горелка
выкл.)
ВКЛ ВЫКЛ ВКЛ
ВКЛ режим ГВС (горелка
вкл.)
ВКЛ ВЫКЛ ВКЛ L
Режим отопления ВКЛ
(горелка выкл)
ВКЛ ВКЛ ВЫКЛ
Режим отопления ВКЛ
(горелка вкл)
ВКЛ ВКЛ L ВЫКЛ
Сигнализация
неисправности
LD1 LD2 LD3
Блокировка ВКЛ LL ВЫКЛ ВЫКЛ
Сработал аварийный
термостат отопления
ВЫКЛ ВКЛ LL ВЫКЛ
Сбой датчика NTC
отопления
ВКЛ LL ВКЛ LL ВЫКЛ
Сбой датчика NTC ГВС ВЫКЛ ВЫКЛ ВКЛ LL
Низкой давление воды ВКЛ LL ВЫКЛ ВКЛ LL
Сработал аварийный
термостат дымовых газов
ВЫКЛ ВКЛ LL ВКЛ LL
Сбой датчика внешней
температуры
ВКЛ LL ВКЛ LL ВКЛ LL
ВКЛ L = медленное мигание
ВКЛ LL = быстрое мигание
