5
Планирование установки
Требования к водяной магистрали
При монтаже фильтра ВСЕГДА УСТАНАВЛИВАЙТЕ байпас из трех кранов.
Используйте трубы и фитинги диаметром не менее 3/4 дюйма.
Можно использовать трубы под пайку, под резьбу или водопроводные пластиковые трубы.
ПРИМЕНЯЙТЕ ТОЛЬКО ДОПУЩЕННЫЕ К КОНТАКТУ С ПИТЬЕВОЙ ВОДОЙ ЭЛЕМЕНТЫ.
Другие требования
Для сброса воды при регенерации умягчителя необходим дренаж. Предпочтительно использование кана-
лизационного трапа в полу, также можно использовать дренажные линии умывальников, стиральных машин,
водостоки или канализационные стояки.
Предупреждение: при промывке вода вытекает из дренажного шланга с большой скоростью и под давле-
нием. Закрепите шланг у входа в канализационную систему во избежание разбрызгивания.
Необходимо наличие заземленной розетки с постоянно присутствующим напряжением 220 В - 50 Гц
не далее 2 м от умягчителя.
Выбор места установки
При выборе места установки фильтра учитывайте следующие факторы:
• Для умягчения всей воды, поступающей в дом, устанавливайте аппарат непосредственно у ввода магис-
трали, до разветвлений трубопровода, но после отбора воды для полива и технических нужд.
• Для сброса воды при регенерации умягчителя необходим дренаж. Предпочтительно использование ка-
нализационного трапа в полу, также можно использовать дренажные линии умывальников, стиральных ма-
шин, водостоки или канализационные стояки.

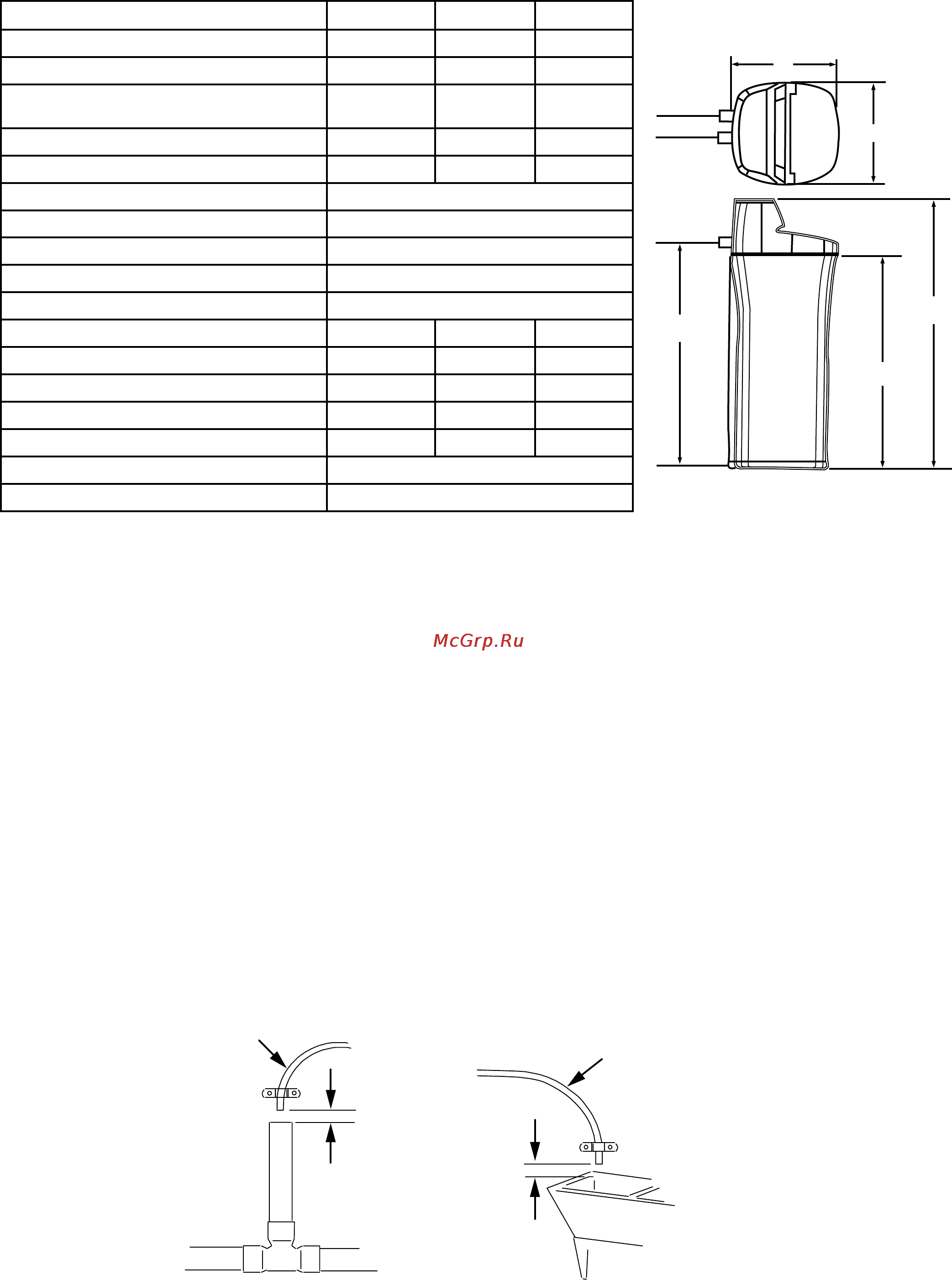

Модель L- 17 L - 24 L - 33
Объем смолы, л 17 24 33
Емкость смолы, мг-экв/расход соли, кг 19900/1,9 35700/3,7 49500/5,1
Макс. производительность, м
3
/ч/поте-
ря давления, атм
1,5/0,8 1,8/0,8 2,0/0,8
Расход воды при регенерации, л 125 170 250
Макс. жесткость воды, мг-экв/л 14 20 25
Макс. содержание Fe (II), мг/л 1
Диапазон рабочего давления, атм 1,4 - 8,6
Диапазон рабочих температур, °С 4 — 49
Емкость солевого бака, кг 90
Диаметр фильтра, дюйм 8
Высота до патрубков, см 92,7 92,7 105,4
Высота солевого бака, см 89 89 100,3
Ширина общая (С), см 110 110 121,6
Боковая стенка (P), см 48,3 48,3 48,3
Ширина (L), см 45,7 45,7 45,7
Электропитание 220-24В
Присоединительный размер, дюйм 1
Спецификация
Рис. 1
¹Å¾»ÊÏÄÒÀ
¾·¾ÅÇÈÃ
¹Å¾»ÊÏÄÒÀ
¾·¾ÅÇÈÃ
»Ç¼Ä·½ÄÒÀ
Ï·ĺ
»Ç¼Ä·½ÄÒÀ
Ï·ĺ
Á·Ä·Â¿¾·Í¿ÅÄÄ·ÖÉÇʸ·
È·ÄɼÌĿμÈÁż
ÊÈÉÇÅÀÈɹÅ
ÈÆÅ»ÁÂÕμĿ¼Ã
ÁÁ·Ä·Â¿¾·Í¿¿
Рис. 2
#
$
1
-
¹ÌÅ»
¹ÒÌÅ»
¹ÌÅ»
¹ÒÌÅ»
"
