7
Обеззараживание умягчителя
Производитель заботится о сохранении чистоты и стерильности при производстве умягчителя. Мате-
риалы, используемые при изготовлении умягчителя, не заражают и не загрязняют воду, и не способствуют
появлению или размножению бактерий. Однако во время перевозки, хранения, установки и работы бакте-
рии могут проникнуть в аппарат. Поэтому при установке рекомендуется проводить дезинфекцию умягчи-
теля.
Снимите крышку и налейте примерно 50 мл (2-3 чайных ложки) обычного бытового отбеливателя (на-
пример, Clorox) в солевую шахту умягчителя. Закройте крышку солевой шахты.
Процедура обеззараживания завершится, когда вы пройдете все следующие шаги установки, включая
программирование электронного блока управления.
Установка
1. Установка входного и выходного концевиков
Наденьте смазанную прокладку на каждый из резьбовых концевиков. Аккуратно вставьте концевики в кла-
пан умягчителя. Затем установите С-образные скобы.
ЗАМЕЧАНИЕ: в качестве смазки используйте силиконовую смазку, применяемую для систем питьевого
водоснабжения.
Внимание: убедитесь в том, что концевики прочно закреплены с помощью С-образных скоб, а скобы на-
дежно установлены.
2. Перекрытие магистрали
а) Перекройте входной вентиль магистрали холодной воды около насоса или водосчетчика.
б) Отключите водонагреватель.
в) Откройте два вентиля (в верхней и нижней точках системы) для слива воды из системы.
3. Установка аппарата на место
Поместите аппарат на место установки. Установите его на ровной твер-
дой поверхности. При необходимости его можно установить на лист толстой
(не менее 20 мм) фанеры и выровнять клиньями (рис. 5). Не подкладывайте
клинья непосредственно под пластиковый кожух.
4. Сборка входного и выходного трубопроводов
Отмерьте, отрежьте и предварительно соедините трубы и фитинги от основ-
ной трубы (или байпасной системы) до входного и выходного резьбовых кон-
цевиков.
НЕ ПЕРЕПУТАЙТЕ ВХОДНОЙ И ВЫХОДНОЙ ПАТРУБКИ.
Внимание: убедитесь, что все трубопроводы подогнаны, выровнены и обес-
печены опорами так, чтобы они не давили на патрубки управляющего клапана
умягчителя, иначе это может привести к повреждению клапана.
5. Соединение труб и фитингов
Затяните резьбовые соединения, используя соответствующий уплотнитель.
6. Заземление магистрали (детали не входят в комплект поставки)
Иногда металлические водопроводные трубы используются в качестве заземления для электрической
сети. Установка байпасной системы из трех вентилей сохраняет непрерывность линии заземления. При ус-
тановке умягчителя без байпаса или при монтаже с пластиковым байпасом линия заземления разрывается.
Для восстановления заземления выполните операции а) или б):
r»ÂÖÆÇÅÌÅ»·¹Å»Ò
μǼ¾ÊÃֺοɼÂÓ
ÅÉÁÇÒÉÓ
¬¥¿²¬¥
¾·ÁÇÒÉÓ
¦¨
r»ÂÖ¸·ÀÆ·È¿ÇŹ·Ä¿Ö
¾·ÁÇÒÉÓ
¬¥¿²¬¥
ÅÉÁÇÒÉÓ
¦¨
ÁÊÃֺοɼÂÕÅÉÊÃֺοɼÂÖ
´
²¬¥
¦¨
ÌÅÃÊÉ
ÆÇŹÅÂÅÁ·»ÂÖ¾·¾¼Ã¼ĿÖ
üɷ¿μÈÁ¿¼
ÉÇʸÅÆÇŹŻÒ
ÌÅÃÊÉ
ÆÇŹÅÂÅÁ·»ÂÖ¾·¾¼Ã¼ĿÖ
#
·ÀÆ·ÈÄÒÀ¹¼ÄÉ¿ÂÓ
ÆÅÉÖÄÊÉÓ
»ÂÖÆÇÅÌÅ»·
¹Å»ÒμǼ¾
ÊÃֺοɼÂÓ
Ä·½·ÉÓ»ÂÖ
¸·ÀÆ·È¿ÇŹ·Ä¿Ö
¨

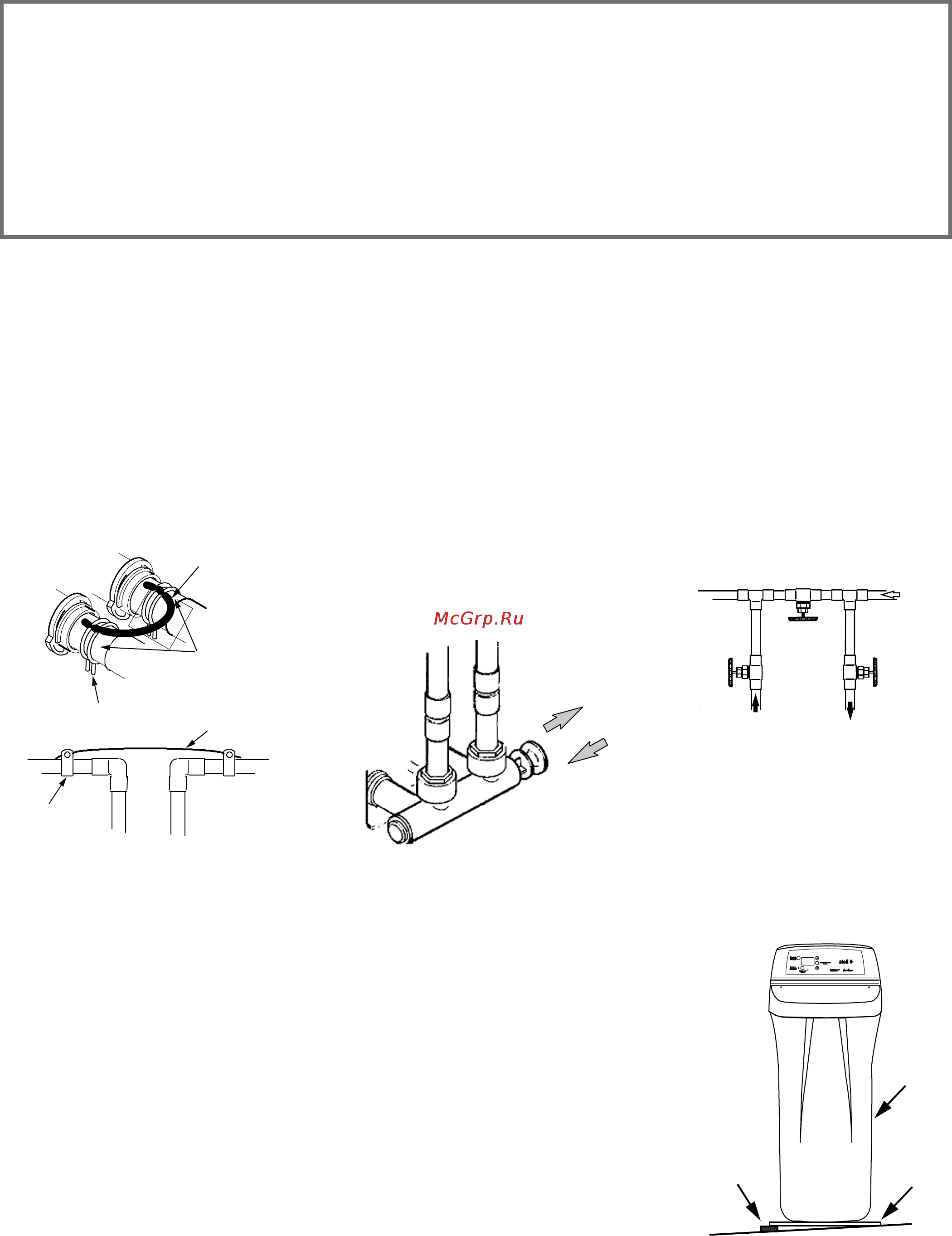

Рис. 4
ÁŽÊÌ
˷ļǷ
Á¿Ä
Рис. 5
