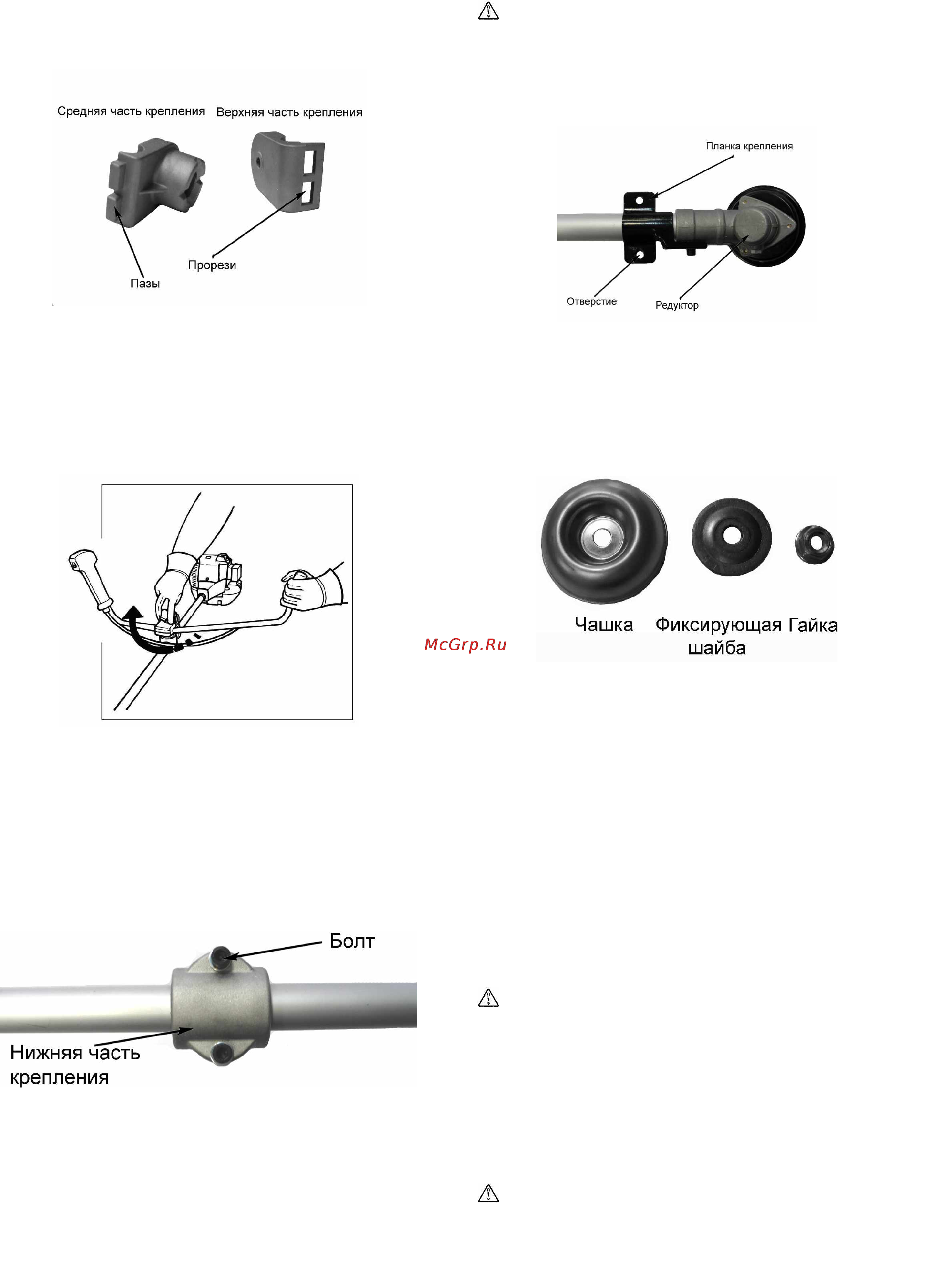

СБОРКА Рукоятка управления Для крепления рукоятки управления к штанге используется узел крепления рукоятки управления Он состоит ю средней и верх ней частей крепления барашкового байта и нижней части креп ления расположенной на штанге См Рис 2 Средняя часть крепления Верхняя часть крепления УСТАНОВКА И СНЯТИЕ РЕЖУЩЕГО НОЖА И ДОПОЛ НИТЕЛЬНОГО ЗАЩИТНОГО КОЖУХА А ВНИМАНИЕ ПРИ ПРОВЕДЕНИИ РАБОТ ПО УСТА НОВКЕ СНЯТИЮ И ОБСЛУЖИВАНИЮ РЕЖУЩЕГО НОЖА НЕОБХОДИМО НАДЕВАТЬ ЗАЩИТНЫЕ ПЕРЧАТКИ Установка режущего ножа 1 Состыковать отверстия в дополнительном защитном кожухе отличается от основного защитного кожуха меньшим размером с отверстиями в планке крепления См Рис 5 8 Пазы Рис 2 Порядок установки рукоятки управления на штангу 1 Взять среднюю часть крепления рукоятки управления и по местить в углубление правую и левую рукоятки на равном уда лении от центра 2 Установить в пазы средней части крепления прорези распо ложенные на верхней части крепления 3 Установить рукоятку управления на нижнюю часть крепления и закрепить ее при помощи барашкового болта См Рис 3 2 Закрепить дополнительный защитный кожух к планке двумя болтами с шайбами с помощью шестигранного ключа 3 Совместить отверстие в ступице вала с отверстием в чашке редуктора Вставить металлический стопорный стержень в комплект поставки не входит в отверстие в чашке редуктора и в отверстие в ступице вала 4 Открутить гайку крепления со ступицы изделия Снять чашку и шайбу с вала оставив ступицу См Рис 6 Чашка Фиксирующая Гайка шайба Рис 6 Рис 3 ПРИМЕЧАНИЕ Рукоятка состоит из двух частей для обеспечения возможно сти их раздельной регулировки Предусмотрена возможность регулирования пачожения рукоят ки управления вдоль штанги для достижения оптимальной ба лансировки изделия Для регулирования положения рукоятки управления следует см Рис 4 ослабить болты с помощью шестигранного ключа крепления Рис 4 переместить нижнюю часть крепления рукоятки управления вдоль штанги изделия на необходимое расстояние плотно затянуть байты 5 Установить режущий нож на ступицу изделия таким образом чтобы сторона с надписями была обращена к ступице Убедиться что режущий нож правильно отцентрирован и лежит на проточке ступицы 6 Установить на вал фиксирующую шайбу выпуклой стороной наружу 7 Убедиться что прорези в фиксирующей шайбе совмещены с пазами расположенными на валу 8 Установить на вал чашку крепления 9 Установить наживить гайку на вал Проверить правильность установки ножа 10 Удерживая стопорный стержень одной рукой надежно затя нуть гайку 17 мм трубчатым ключом из набора инструментов поворачивая ее против часовой стрелки со стороны выходно го вала редуктора Снятие режущего ножа ВНИМАНИЕ ПРИ УСТАНОВКЕ И СНЯТИИ РЕЖУЩЕГО НОЖА ИСПОЛЬЗОВАТЬ ЗАЩИТНЫЕ ПЕРЧАТКИ 1 Совместить отверстие в ступице вала с отверстием в чашке редуктора Вставить металлический стопорный стержень в комплект поставки не входит в отверстие в чашке редуктора и в отверстие в ступице вала 2 Удерживая стопорный стержень одной рукой открутить гайку 17 мм трубчатым ключом из набора инструментов поворачи вая ее по часовой стрелке со стороны режущего ножа 3 Снять гайку чашку крепления фиксирующую шайбу и режу щий нож АВНИМАНИЕ ХРАНИТЬ РЕЖУЩИЙ НОЖ В МЕСТЕ НЕ ДОСТУПНОМ ДЛЯ ДЕТЕЙ 5
