65
www.elsotherm.ru
Газовый
кран
14.9.2 Подача природного газа (G20)

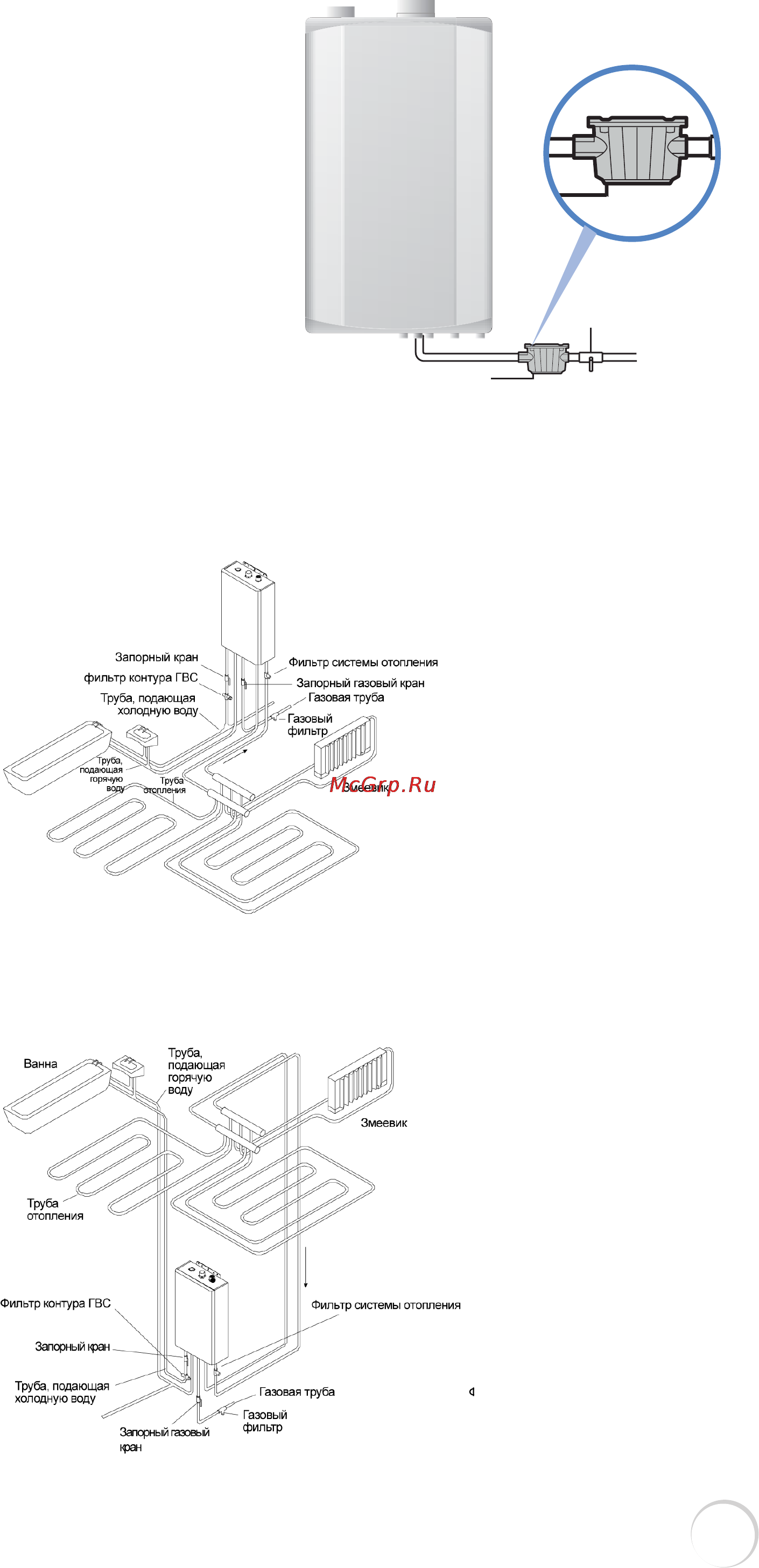

14.10.2 Прокладка труб в верхнем направлении
14.10 Стандартная схема прокладки труб
14.10.1 Прокладка труб в нижнем направлении
Сбои в работе котла происходят из-за засорения
газового узла грязью и инородными предметами,
попадающими через коммунальный газопровод.
В этом случае необходимо установить газовый
фильтр. Газовый фильтр можно приобрести
отдельно в специализированных магазинах.
Газовый
кран
Газовый
фильтр
