Elsotherm B29Fi [92/96] Продолжение приложения 3
![Elsotherm B29Fi [92/96] Продолжение приложения 3](/views2/1171999/page92/bg5c.png)
92
Elsotherm Бесконечное тепло
33

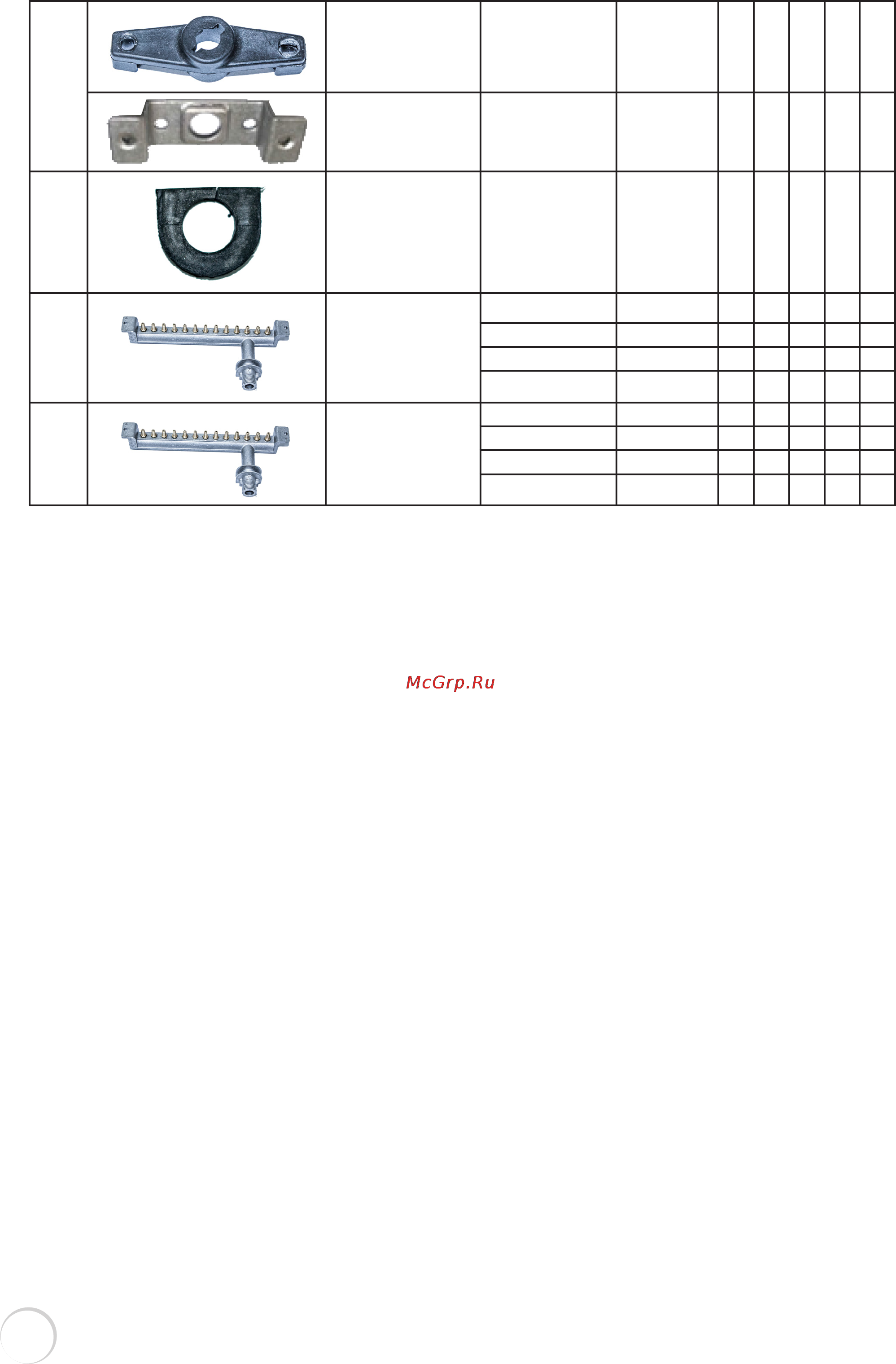

Кронштейн датчика
пламени пластик
H850130001 х х х х х
Кронштейн датчика
пламени сталь
H140240001 х х х х х
34
Прокладка
коллектора
уплотнительная
Elsotherm все
модели для
герметизации
коллектора
относительно
камеры сгорания
S551100015 х х х х х
35
Коллектор с соплами
в сборе
(природный газ)
Elsotherm -15-19 H120120011 х х
Elsotherm -23 H120120013 х
Elsotherm -29 H120120015 х
Elsotherm -35 H120120017 х
36
Коллектор с соплами
в сборе
(сжиженный газ)
Elsotherm -15-19 H120120010 x x
Elsotherm -23 H120120014 x
Elsotherm -29 H120120016 x
Elsotherm -35 H120120018 x
