18
Инструкция по установке
стартер
контакт 50
замка зажигания
черно
-
желтый
(тонкий) провод
черно
-
желтый
(толстый) провод
синий провод
( выход доп. канала 4)
сине
-
черный провод
( вход кнопок дверей)
8
6
85
30
87а
87
+12
В
концевые выключатели в дверях
+12
В
лампа
салонного
света

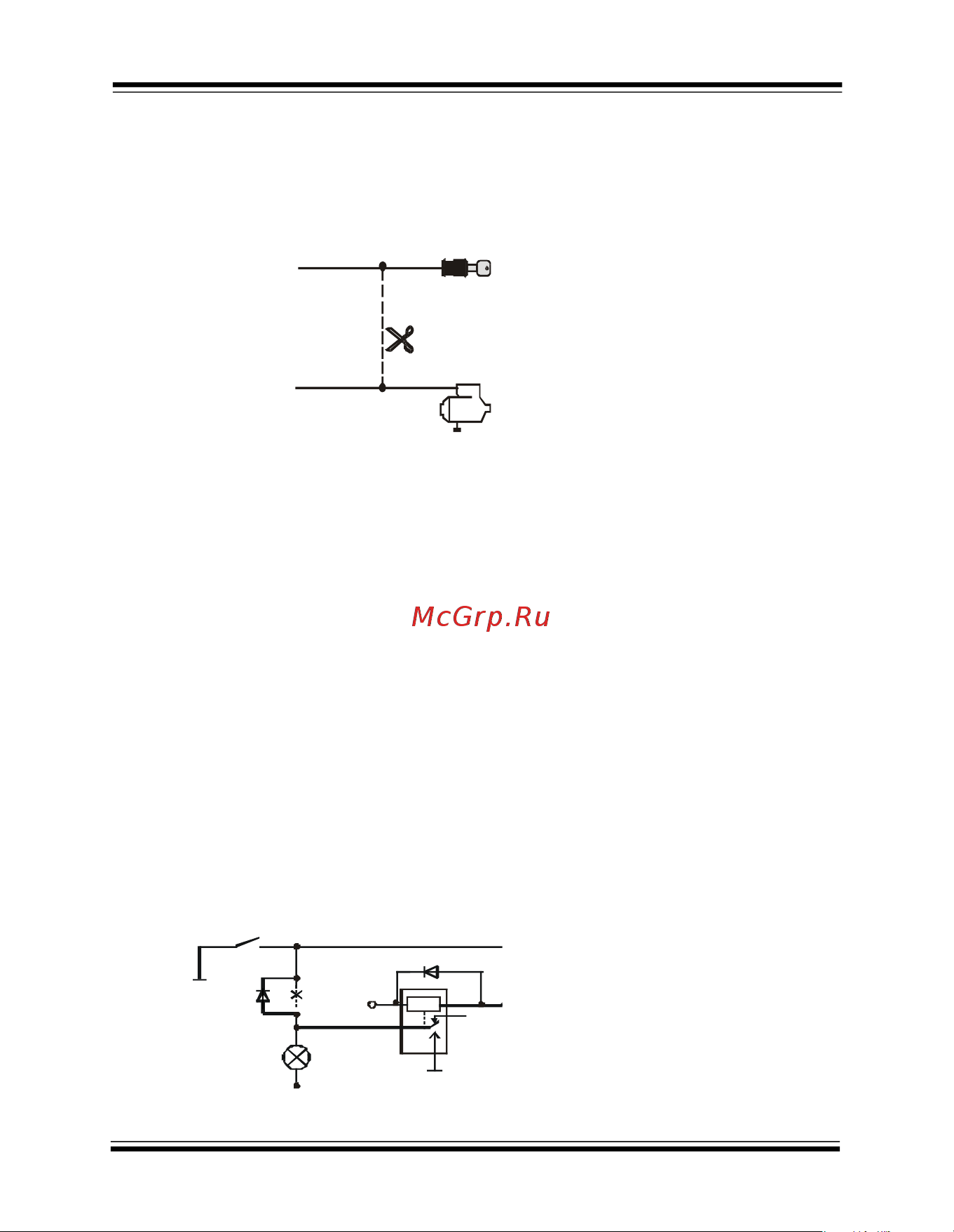

Подключение встроенной цепи блокировки двигателя
Разорвите цепь между замком зажигания и стартером. В разрыв цепи
подключите черно-желтый тонкий провод 6-контактного разъема со стороны
замка зажигания и черно-желтый толстый провод 6-контактного разъема со
стороны стартера. Максимальный ток встроенного реле блокировки - 25 А.
Подключение цифровых радиореле блокировки
двигателя StarLine DRR
Перед подключением цифрового радиореле блокировки двигателя StarLine DRR
необходимо выбрать один из режимов работы радиореле (определяется
состоянием петли зеленого провода, выходящей из корпуса радиореле) и
записать радиореле в память сигнализации в соответствии с алгоритмом
приведенным на стр. 49. Схема подключения радиореле приведена в инструкции
по установке и эксплуатации цифрового радиореле блокировки двигателя
StarLine DRR.
Подключение к салонному освещению
Сигнализация имеет выход, который может быть использован для подключения
к салонному освещению и реализации функции «вежливой подсветки салона»
(синий провод). Максимальная нагрузка выхода – 200мА, при подключении
необходимо использовать дополнительное реле. Пример схемы подключения
показан на рисунке.
