Инструкция по установке

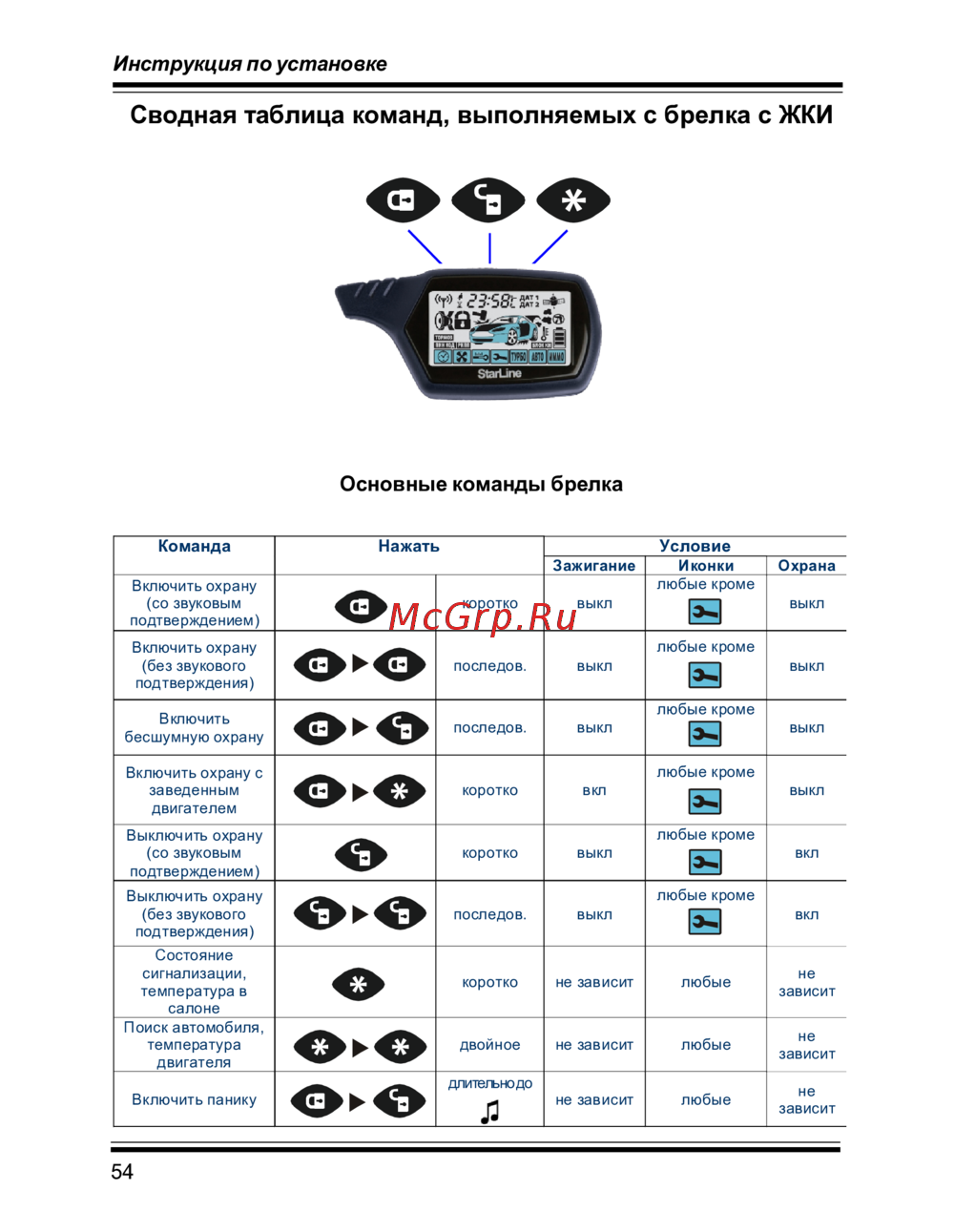

Сводная таблица команд, выполняемых c брелка с ЖКИ
Основные команды брелка
Команда Нажать Условие
Зажигание Иконки Охрана
Включить охрану
(со звуковым
подтверждением)
коротко выкл
любые кроме
выкл
Включить охрану
(без звукового
подтверждения)
последов. выкл
любые кроме
выкл
Включить
бесшумную охрану
последов. выкл
любые кроме
выкл
Включить охрану с
заведенным
двигателем
коротко вкл
любые кроме
выкл
Выключить охрану
(со звуковым
подтверждением)
коротко выкл
любые кроме
вкл
Выключить охрану
(без звукового
подтверждения)
последов. выкл
любые кроме
вкл
Состояние
сигнализации,
температура в
салоне
коротко не зависит любые
не
зависит
Поиск автомобиля,
температура
двигателя
двойное не зависит любые
не
зависит
Включить панику
длительно до
не зависит любые
не
зависит
Содержание
- Пожалуйста прочитайте внимательно p.2
- Обязательные меры безопасности при использовании функции запуска двигателя p.3
- Содержание p.5
- Инструкция по установке p.6
- Компоненты входящие в комплект сигнализации p.6
- Технические характеристики p.8
- Рекомендации по размещению и монтажу компонентов p.9
- Подключение датчика температуры двигателя p.10
- Подключение сервисной кнопки p.10
- Подключение приемопередатчика p.10
- Рекомендации по подключению компонентов p.10
- Подключение светодиодного индикатора p.10
- Подключение двухуровневого датчика удара подключение дополнительного датчика p.10
- Общая схема подключения сигнализации starline a91 p.11
- Подключение 18 контактного разъема центрального блока p.14
- Подключение 6 контактного силового разъема центрального блока p.14
- Подключение внешней цепи блокировки двигателя с использованием обычных реле p.17
- Инструкция по установке p.18
- Разорвите цепь между замком зажигания и стартером в разрыв цепи подключите черно желтый тонкий провод 6 контактного разъема со стороны замка зажигания и черно желтый толстый провод 6 контактного разъема со стороны стартера максимальный ток встроенного реле блокировки 25 а p.18
- Сигнализация имеет выход который может быть использован для подключения к салонному освещению и реализации функции вежливой подсветки салона синий провод максимальная нагрузка выхода 200ма при подключении необходимо использовать дополнительное реле пример схемы подключения показан на рисунке p.18
- Подключение встроенной цепи блокировки двигателя p.18
- Перед подключением цифрового радиореле блокировки двигателя starline drr необходимо выбрать один из режимов работы радиореле определяется состоянием петли зеленого провода выходящей из корпуса радиореле и записать радиореле в память сигнализации в соответствии с алгоритмом приведенным на стр 49 схема подключения радиореле приведена в инструкции по установке и эксплуатации цифрового радиореле блокировки двигателя starline drr p.18
- Подключение к салонному освещению p.18
- Подключение цифровых радиореле блокировки двигателя starline drr p.18
- Подключение к соленоиду отпирания багажника p.19
- Подключение к ближнему свету фар p.19
- Подключение модулей starline m20 и starline m20 p.19
- Cхема подключения к двухпроводным приводам системы запирания p.20
- Cхема подключения к системе запирания с положительным или отрицательным управлением p.20
- Сигнализация starline имеет встроенные реле управления центральным замком контакты реле выведены на 6 контактный разъем нагрузочная способность встроенных реле 15а длительность управляющих импульсов программируется функция 1 табл 1 p.20
- Подключение к системе центрального запирания p.20
- Инструкция по установке p.20
- Закрыть p.21
- Активаторы остальных дверей p.21
- Желто красный провод p.21
- Активатор в двери водителя p.21
- Cхема подключения к пневматической системе запирания p.21
- Схема подключения активатора двери водителя для двухшагового отпирания дверей p.21
- Открыть p.21
- 12b 85 p.21
- Программирование охранных и сервисных функций сигнализации таблица программирования 1 p.22
- Нажимайте сервисную кнопку для продвижения по функциям от 1 до 15 каждое нажатие сервисной кнопки выбирает очередную по номеру функцию номер выбранной функции отображается вспышками светодиода и сигналами сирены расшифровка сигналов сирены и вспышек приведена внизу в таблице p.22
- Некоторые охранные и сервисные функции и параметры работы сигнализации могут быть изменены с помощью сервисной кнопки и брелка без необходимости доступа к центральному блоку перечень функций приведен в таблице на стр 4 порядок программирования следующий 1 при выключенном зажигании нажмите сервисную кнопку 5 раз 2 включите зажигание последуют 5 сигналов сирены индицирующих вход в режим программирования p.22
- Инструкция по установке p.22
- Сброс на заводские установки таблицы 1 p.23
- Таблица 1 программируемые охранные и сервисные функции p.24
- Инструкция по установке p.24
- Внимание сброс на заводские установки уже установленной и работающей сигнализации может привести к невозможности дистанционного и автоматического запуска двигателя а также к невозможности запуска двигателя в штатном режиме из за перепрограммирования типа блокировки p.25
- Серым цветом в таблице указаны заводские предустановки p.25
- Продолжение таблицы программируемых функций p.25
- Описание программируемых функций p.26
- Функция 2 автоматическое управление замками дверей при включении и выключении зажигания p.26
- Функция 1 длительность импульсов управления замками дверей p.26
- Инструкция по установке p.26
- Задержка активизации датчиков может быть необходима для обхода зоны дверей на время плавного погасания салонного света автомобиля или для успокоения датчиков удара или объема в противном случае при включении режима охраны могут последовать ложные предупредительные сигналы p.26
- Функция 3 задержка активации датчиков при включении охраны p.26
- Вариант 1 и 2 включение с запиранием замков дверей вариант 3 и 4 без запирания замков дверей p.27
- Вариант 1 и 3 к 4 х контактному разъему для дополнительного датчика подключается один 2 х уровневый например микроволновый датчик в зависимости от сработавшего уровня будут подаваться или предупредительные сигналы или полный цикл тревоги соответственно p.27
- Функция 4 нижняя строка выбор алгоритма обработки сигналов дополнительного датчика p.27
- Функция 4 верхняя строка автоматическое включение режима охраны p.27
- Вариант 2 и 4 к 4 х контактному разъему для дополнительного датчика подключается два 1 уровневых например совмещенный датчик давления в салоне и датчик наклона автомобиля при срабатывании любого из дополнительных датчиков следует полный цикл тревоги p.27
- Инструкция по установке p.28
- Функция 7 световая индикация открытых дверей p.28
- Функция 6 алгоритм и длительность работы выхода на сирену p.28
- Функция 5 автоматическое перевключение режима охраны p.28
- Функция 8 алгоритм работы выходов блокировки при включении режима антиограбления p.28
- Функция 10 активация выходов на блокировку двигателя черно красный провод и встроенное реле блокировки p.29
- Функция 9 алгоритм экстренного выключения сигнализации p.29
- Алгоритм установки конкретного значения пин кода приведен на стр 8 при выборе вариантов 2 4 на дисплее брелка должна появиться иконка пин код p.29
- Функция 11 2х шаговое выключение блокировок двигателя p.29
- Функция 12 алгоритм работы дополнительного канала 4 синий провод p.30
- Инструкция по установке p.30
- Функция 13 алгоритм работы дополнительного канала 1 желто черный провод p.31
- Функция 14 алгоритм работы дополнительного канала 2 желто красный провод p.32
- Инструкция по установке p.32
- Функция 15 алгоритм работы доп олнительного канала 3 желто белый провод p.33
- Некоторые охранные и сервисные функции и параметры работы сигнализации могут быть изменены с помощью сервисной кнопки и брелка без необходимости доступа к центральному блоку перечень функций приведен в таблице на стр 4 порядок программирования следующий 1 при выключенном зажигании нажмите сервисную кнопку 6 раз 2 включите зажигание последуют 6 сигналов сирены индицирующих вход в режим программирования p.34
- Программирование параметров запуска двигателя таблица программирования 2 p.34
- Инструкция по установке p.34
- Нажимайте сервисную кнопку для продвижения по функциям от 1 до 15 каждое нажатие сервисной кнопки выбирает очередную по номеру функцию номер выбранной функции отображается вспышками светодиода и сигналами сирены расшифровка сигналов сирены и вспышек приведена внизу в таблице p.34
- Сброс на заводские установки таблицы 2 p.35
- Внимание сброс на заводские установки уже установленной и работающей сигнализации может привести к невозможности дистанционного и автоматического запуска двигателя p.36
- Функция 1 продолжительность работы режима турботаймера p.36
- Таблица 2 программируемые функций запуска p.36
- Серым цветом в таблице указаны заводские предустановк и p.36
- Описание программируемых функций запуска p.36
- Вариант 1 1 минута вариант 2 2 минуты вариант 3 3 минуты вариант 4 4 минуты p.36
- Инструкция по установке p.36
- Функция 5 режим запуска двигателя p.37
- Функция 4 автоматический запуск двигателя по датчику температуры устанавливаемом в подкапотном пространстве p.37
- Функция 3 интервалы автоматического запуска двигателя по таймеру p.37
- Функция 2 продолжительность работы двигателя после успешного запуска p.37
- Функция 6 состояние габаритных огней при работающем двигателе после успешного запуска p.37
- Функция 10 тип двигателя p.38
- Функция 9 длительность прокрутки стартера p.38
- Функция 8 алгоритм работы выхода синий провод 6 конт силового разъема и выбор режима запуска для автомобилей с кнопкой старт стоп p.38
- Функция 7 запирание замков дверей при остановке двигателя после дистанционного запуска при включенном режиме охраны p.38
- Инструкция по установке p.38
- Функция 11 способ контроля работы двигателя p.39
- Функция 12 активация поддержки зажигания при работающем двигателе при включении режима турботаймера при активации программной нейтрали на автомобилях с ручной кпп p.39
- Запуск двигателя p.40
- Перед тем как запускать двигатель с брелка или активировать автоматические запуски двигателя в обязательном порядке рекомендуется ознакомиться со следующими особенностями работы функций запуска двигателя p.40
- Рекомендации по подключению систем с функцией дистанционного запуска двигателя p.40
- Инструкция по установке p.40
- Если двигатель будет запущен до истечения максимального времени прокрутки стартера то стартер выключается досрочно кроме варианта контроля работы по напряжению p.40
- Основные действия при подключении систем с функцией дистанционного запуска двигателя p.41
- Запись кодов брелков p.48
- Запись кодов цифровых радиореле блокировки двигателя p.49
- Персональный код экстренного отключения p.50
- Примечание на дисплее брелка обновляется только текущая цифра кода остальные цифры соответствуют ранее установленному коду в нашем примере предыдущий код имел значение 11 поэтому на первом шаге после установки первой цифры 2 на дисплее индицируется значение 21 p.51
- В программируемой функции 9 должна быть выбрана опция 3 2х значный персональный код p.51
- Пример установки 2х значного персонального кода допустим требуется установить код равный 26 p.51
- Алгоритм экстренного выключения режима охраны введением персонального кода p.52
- Элементы питания брелков и их замена p.53
- Инструкция по установке p.54
- Сводная таблица команд выполняемых c брелка с жки p.54
- Основные команды брелка p.54
- Команда нажать условие p.54
- Команды настройки брелка с жк дисплеем p.55
- Вход в р еж им н астр ойки длительно до p.55
- Основные команды брелков продолжение p.55
- Кома нда наж ать условие p.55
- Ум ен ьш и ть или вы клю чи ть ко ро тко p.55
- У ве ли чить и л и включ и ть ко ро тко p.55
- См е на р еж има ко ро тко p.55
- Коман да нажать инд икация p.55
- В ре мя ч асы ми ну ты б уди л ьник ча сы м и нуты б уди льн и к вкл выкл т а йм ер часы ми ну ты p.55
- Т а йме р вкл вы кл p.55
- Команды выбираемые курсором брелка с жк дисплеем p.56
- Инструкция по установке p.56
- Команда нажать индикация p.56
- Для заметок p.57
