MSI h81m-e35 v2 [171/186] メモリの装着
![MSI h81m-e35 v2 [171/186] メモリの装着](/views2/1174319/page171/bgab.png)
日本語
7

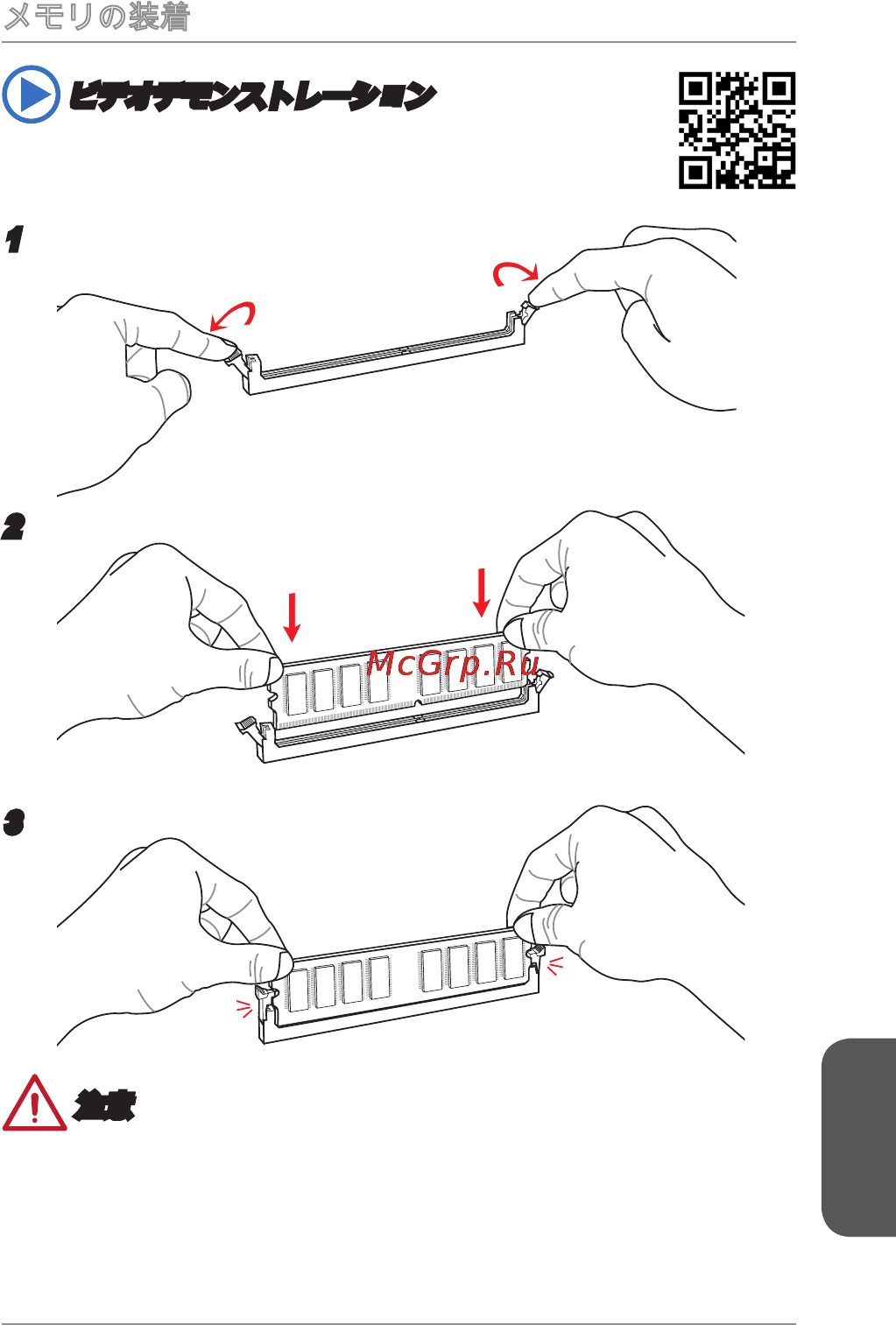

メモリの装着
ビデオデモンストレーション
下記アドレスにてメモリの取り付け方法をビデオで確認できます。
http://youtu.be/76yLtJaKlCQ
2
3
注意
DDR3メモリモジュールとDDR2メモリモジュールは相互に物理的・電気的規格の
互換性がありません。本製品はDDR3メモリスロットを搭載しており、DDR3メモ
リモジュールを必ずご利用願います。本製品ではDDR2メモリモジュールはご利
用頂けません。
• デュアルチャンネルアクセスを有効にする為には同一メーカーの同一メモリモジ
ュールを装着してください。
•
