Русский
Ru-14

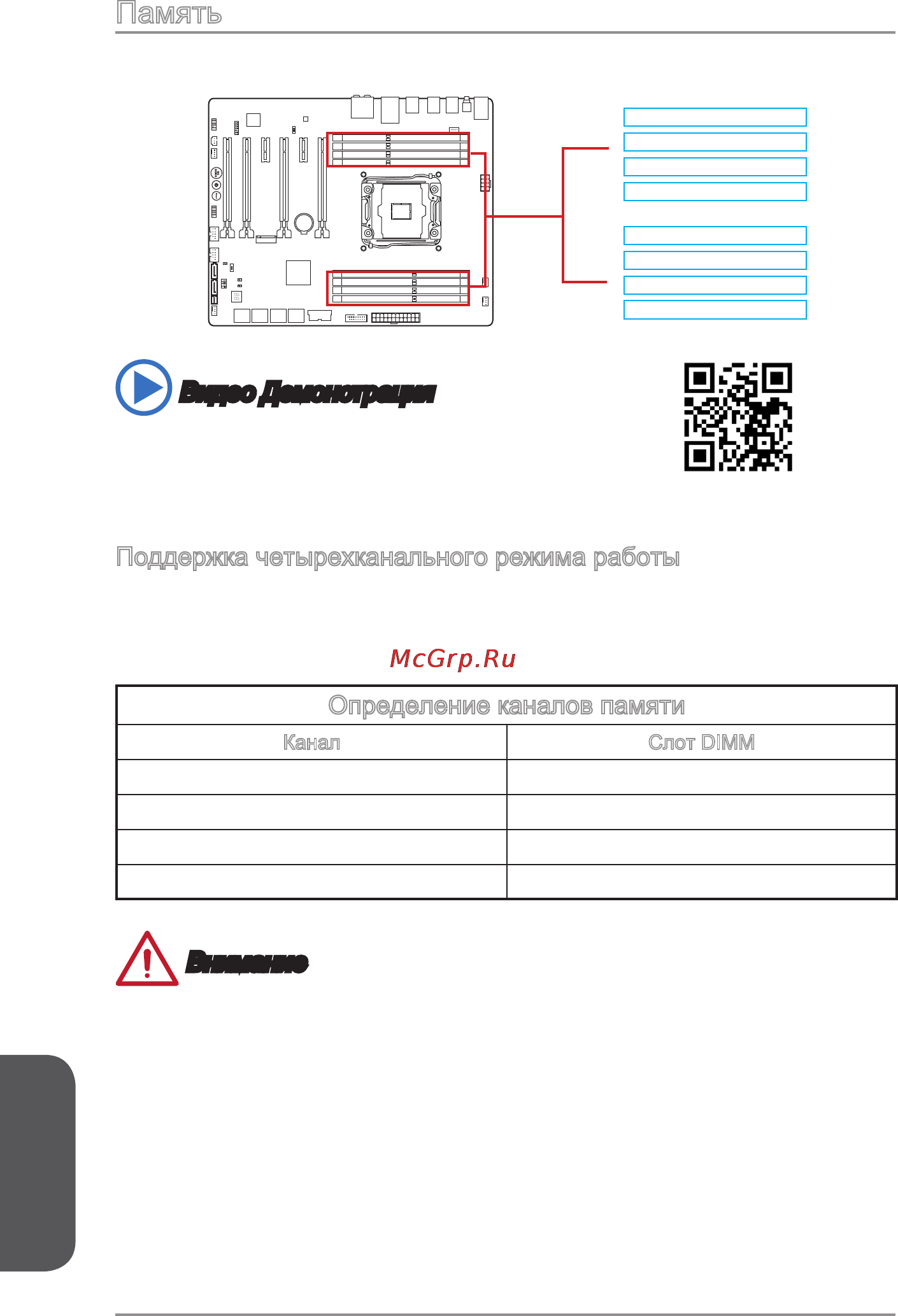

Память
Разъемы DIMM предназначены для установки модулей памяти.
BAT1
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
Видео Демонстрация
Смотрите видео, чтобы узнать как установить память по
указанному адресу.
http://youtu.be/T03aDrJPyQs
Поддержка четырехканального режима работы
Эта плата поддерживает четырехканальный режим работы памяти. Два DIMM
слота образуют один канал. Модули памяти могут передавать данные по
четырем каналам одновременно, увеличивая тем самым производительность
работы системы. Для получения более подробной информации см. таблицуниже.
Определение каналов памяти
Канал Слот DIMM
Канал A DIMM1, DIMM2
Канал B DIMM3, DIMM4
Канал C DIMM5, DIMM6
Канал D DIMM7, DIMM8
Внимание
•
Модули DDR4 не взаимозаменяемы с модулями DDR3, стандарт DDR4 не
поддерживает обратную совместимость. Модули памяти DDR4 следует
устанавливать в разъемы DDR4 DIMM.
•
Всегда устанавливайте модуль памяти сначала в DIMM1 слот.
•
В связи со спецификой использования ресурсов микропроцессора, при
установке модулей памяти емкостью 16 ГБ во все разъемы DIMM системная
память определяется только до 127+ ГБ (неполные 128 ГБ).
