Русский
Ru-32

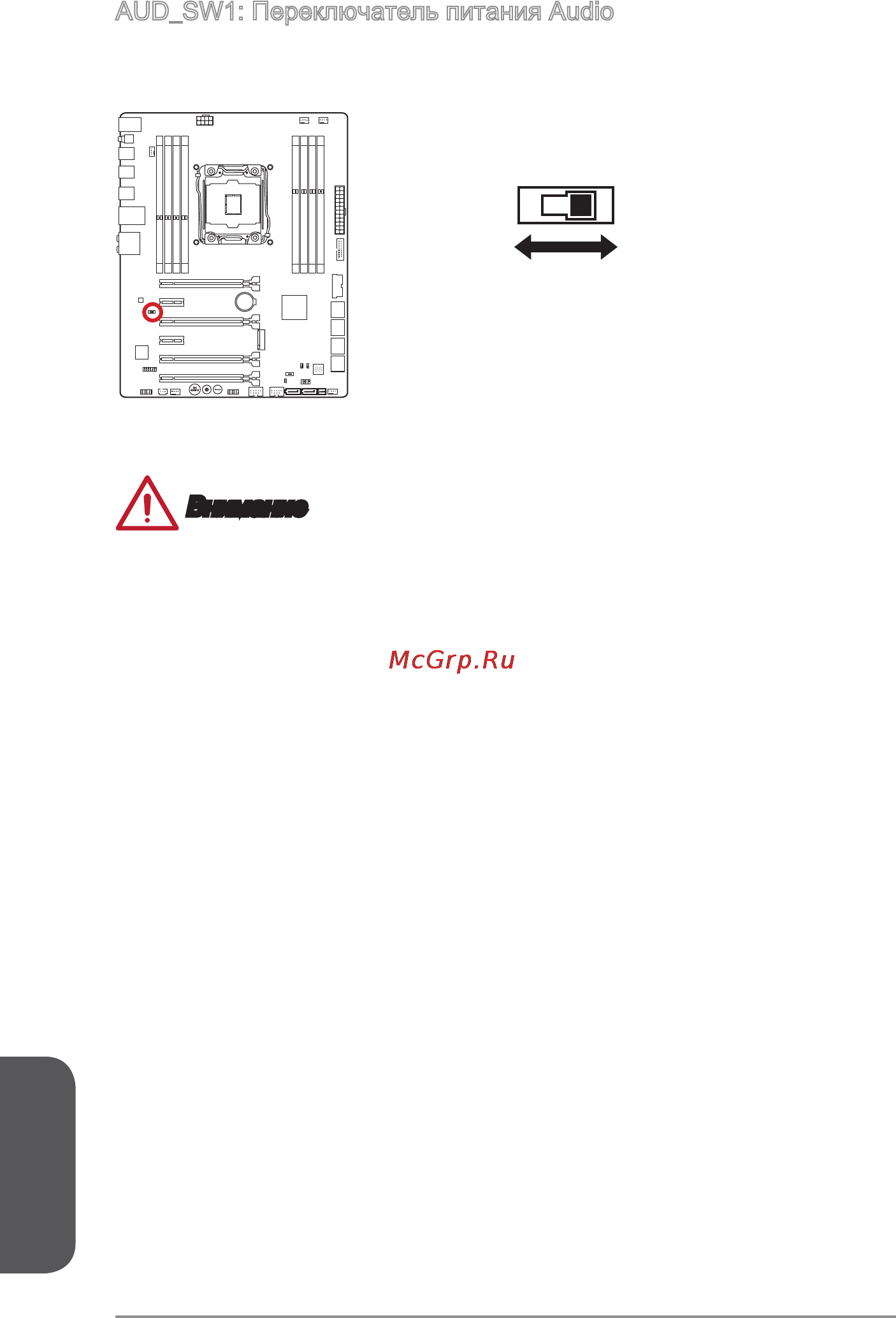

AUD_SW1: Переключатель питания Audio
Данный переключатель определяет режим питания для аудио портов задней
панели.
Режим
прямого
питания
Встроенный
режим питания
(По умолчанию)
BAT1
Внимание
•
Перед переключением в "Режим прямого питания”, убедитесь в том, что
"Коннектор прямого питания Audio” (AUDPWR1) подключен к источнику
питания.
•
Не используйте переключатель питания audio, когда система находиться
во включенном состоянии, поскольку это может привести к повреждению
материнской платы.
