![MSI x99s gaming 7 [43/228] Power1 power button](/img/pdf.png)
MSI x99s gaming 7 [43/228] Power1 power button
![MSI x99s gaming 7 [43/228] Power1 power button](/views2/1174423/page43/bg2b.png)
English
En-29

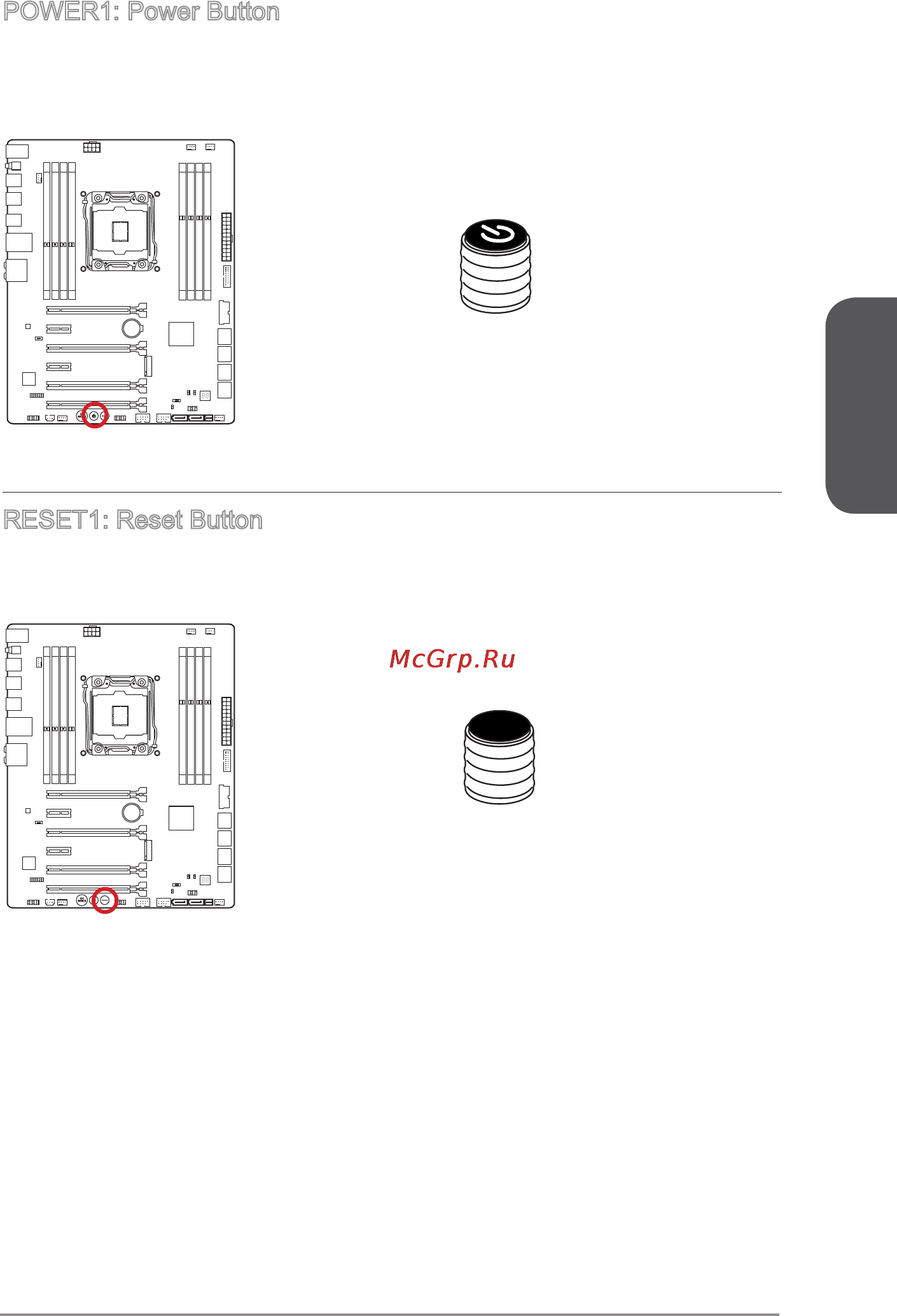

POWER1: Power Button
This button is used to turn-on and turn-o the system. Press the button once to turn-on
or turn-o the system.
BAT1
RESET1: Reset Button
This reset button is used to reset the system. Press the button to reset the system.
BAT1
Reset
