Français
Fr-8

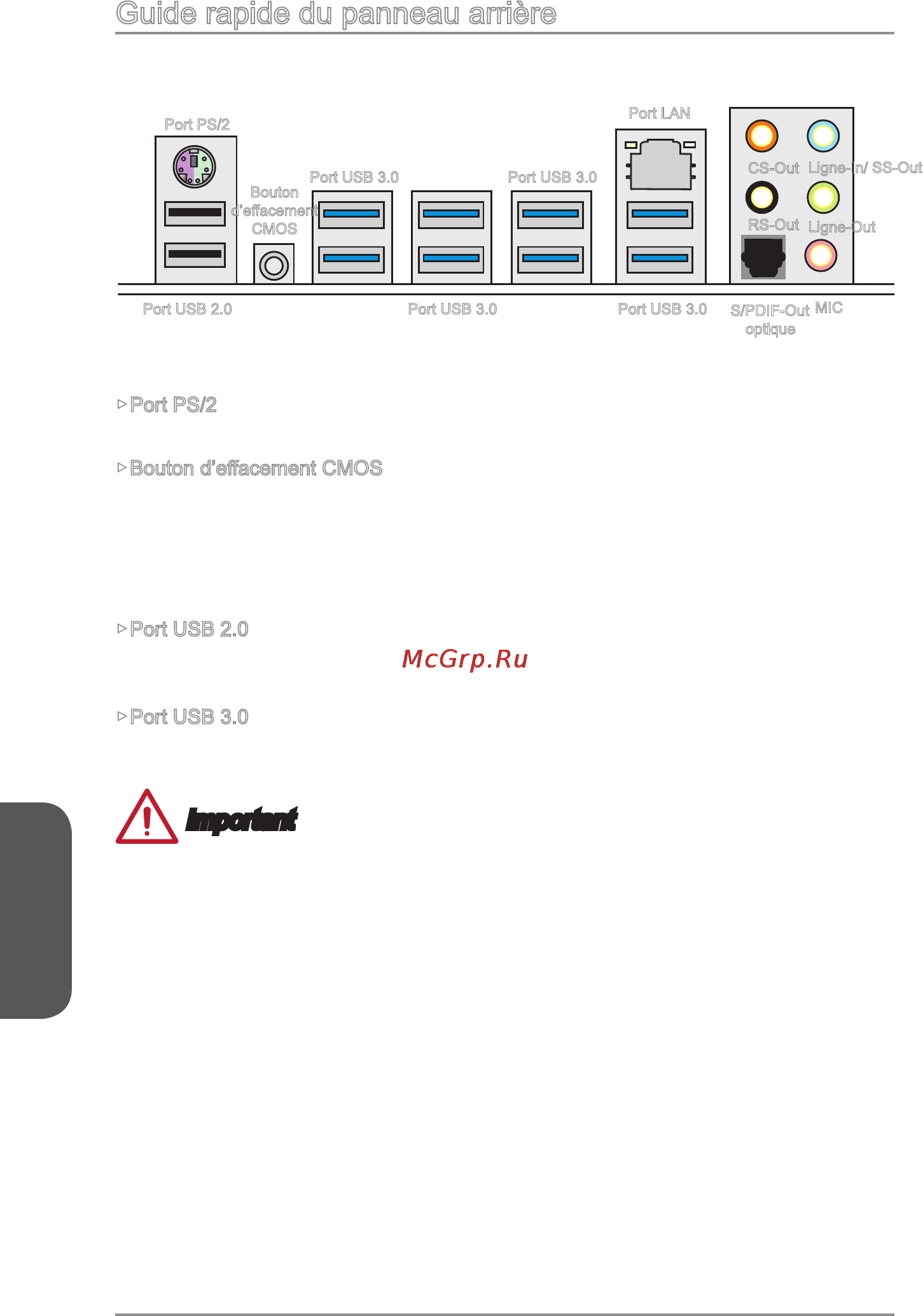

Guide rapide du panneau arrière
▶Port PS/2
Connecteur souris / clavier PS/2
®
DIN pour une souris ou un clavier PS/2
®
.
▶Bouton d’eacement CMOS
Il y a un CMOS RAM intégré, qui est alimenté par une batterie externe située sur
la carte mère, destiné à conserver les données de conguration du système. Avec
le CMOS RAM, le système peut lancer automatiquement le système d’exploitation
chaque fois qu’il est allumé. Si vous souhaitez eacer la conguration du système,
appuyez sur ce bouton pour eacer les données.
▶Port USB 2.0
Le port USB 2.0 sert à brancher des périphériques USB 2.0 tels que le clavier, la
souris, ou d’autres périphériques compatibles USB 2.0.
▶Port USB 3.0
Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte un
taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).
Important
Si vous voulez installer un périphérique USB 3.0, vous devez vous connecter à un
port USB 3.0. Si un câble USB est utilisé, il doit être compatible USB 3.0.
S/PDIF-Out
optique
Ligne-In/ SS-Out
Ligne-Out
RS-Out
CS-Out
Port USB 3.0
Bouton
d’eacement
CMOS
Port LAN
Port PS/2
Port USB 2.0 Port USB 3.0
Port USB 3.0 Port USB 3.0
MIC
