Русский
Ru-21

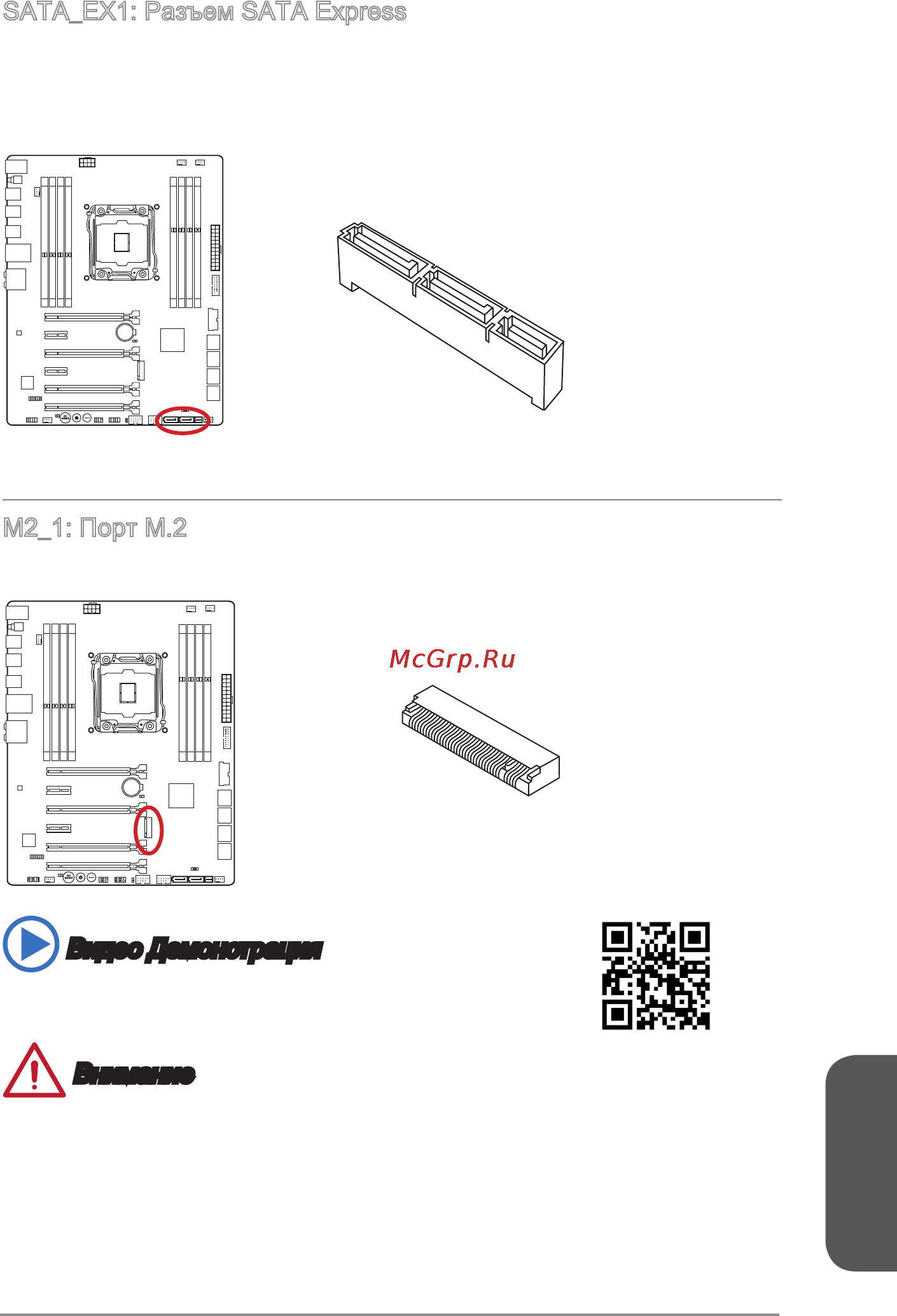

SATA_EX1: Разъем SATA Express
SATA Express, новый интерфейс хранения высокой производительности,
поддерживает подключения 1 устройство SATA Express со скоростью передачи
до 10 Гбит/с. Подключается устройство SATA Express к этому 3-в-1 разъему с
помощью кабеля SATA Express.
SATA3_4SATA9_1 0
SATA1_2SATA7_8
M2_1: Порт M.2
Порт M.2 поддерживает как модули M.2 SATA 6Гб/с, так и модули M.2 PCIe.
SATA3_4SATA9_1 0
SATA1_2SATA7_8
Видео Демонстрация
Смотрите видео, чтобы узнать как установить модули M.2.
http://youtu.be/JCTFABytrYA
Внимание
•
Порты SATA Express и SATA5~6 будут недоступны при установке модуля
интерфейса M.2 SATA в порт M.2.
•
Intel RST не поддерживает PCIe M.2 SSD и Legacy ROM.
•
Интерфейс M.2 PCIe не поддерживает RAID 0, RAID1, RAID 5 и RAID 10.
•
ВНИМАНИЕ! Перед установкой или заменой М.2 устройств, необходимо
полностью обесточить систему и отключить кабель питания.
