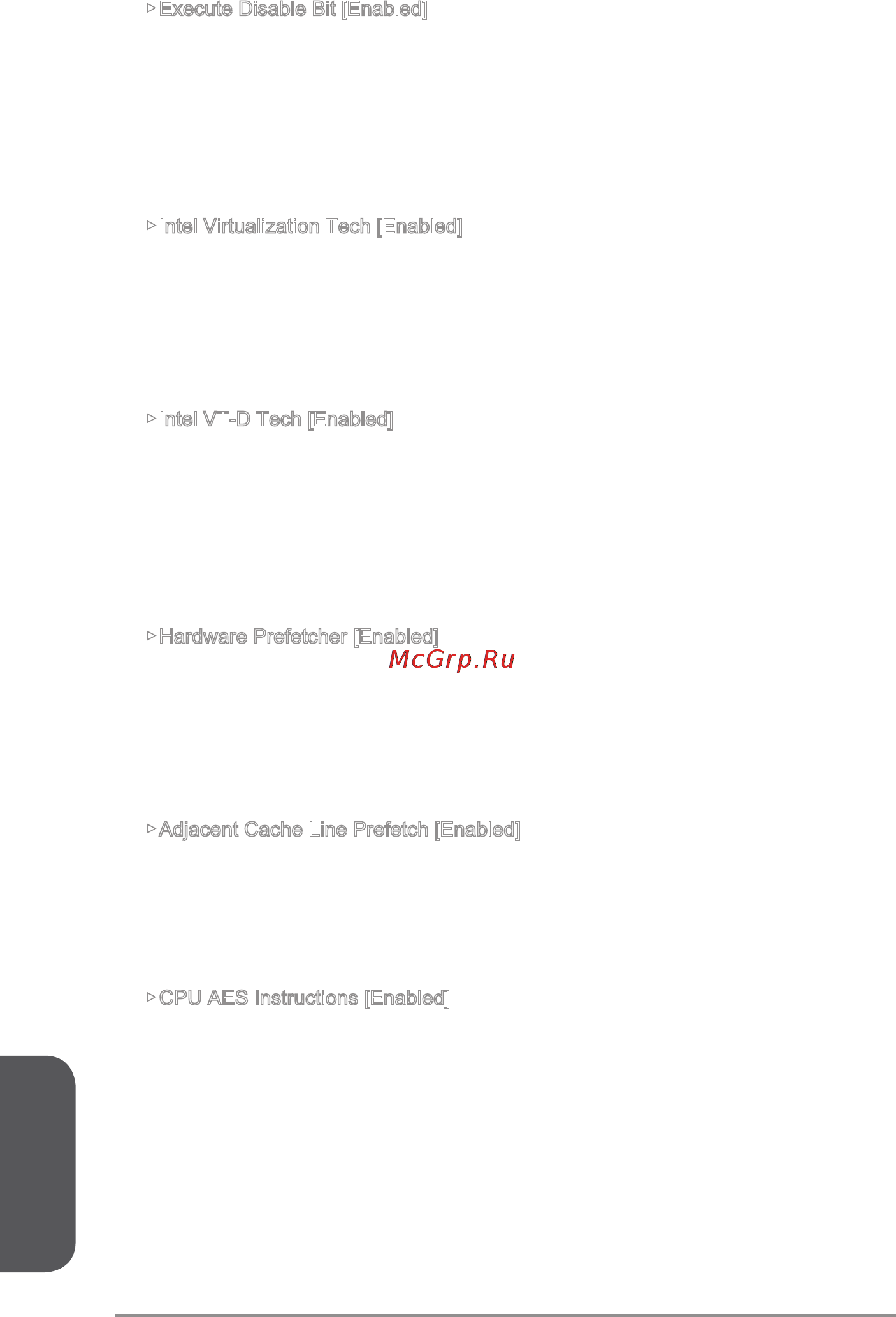

![MSI x99s sli plus [196/212] Русский](/views2/1174425/page196/bgc4.png)
Русский
Ru-44
▶Execute Disable Bit [Enabled]
Функция Intel’s Execute Disable Bit позволяет защититься от некоторых видов
злонамеренных действий типа «ошибки переполнения буфера», при которых
вирусы пытаются выполнить код, разрушающий систему. Рекомендуется не
отключать данную функцию.
[Enabled] NO-Execution позволяет защититься от злонамеренных действий
и вирусы.
[Disabled] Выключение этой функции.
▶Intel Virtualization Tech [Enabled]
Включение или выключение технологии Intel Virtualization.
[Enabled] Включает технологию Intel Virtualization и позволяет платформе
запускать несколько операционных систем в независимых
разделах. Система может функционировать виртуально сразу с
несколькими операционными системами.
[Disabled] Выключение этой функции.
▶Intel VT-D Tech [Enabled]
Включение или выключение технологии Intel VT-D (Intel Virtualization for Direct
I/O).
[Enabled] Включает технологию Intel VT-D и позволяет платформе
запускать несколько операционных систем в независимых
разделах. Система может функционировать виртуально сразу с
несколькими операционными системами.
[Disabled] Выключение этой функции.
▶Hardware Prefetcher [Enabled]
Включение или выключение аппаратной предвыборки (MLC Streamer
prefetcher).
[Enabled] Позволяет автоматически реализовывать предвыборку
данных и инструкций из памяти в кэш L2 для настройки
производительности процессора.
[Disabled] Выключение аппаратной предвыборки.
▶Adjacent Cache Line Prefetch [Enabled]
Включение или выключение предвыборки процессора (MLC Spatial prefetcher).
[Enabled] Включение соседней предвыборки линии кэша для сокращения
времени задержки кэша и настройки производительности для
конкретного использования.
[Disabled] Выключает запрашиваемую линию кэша.
▶CPU AES Instructions [Enabled]
Включение или выключение поддержки CPU AES (Advanced Encryption
Standard-New Instructions). Этот пункт появляется, когда процессор
поддерживает эту функцию.
[Enabled] Включение поддержки Intel AES.
[Disabled] Выключение поддержки Intel AES.
