Deutsch
De-46

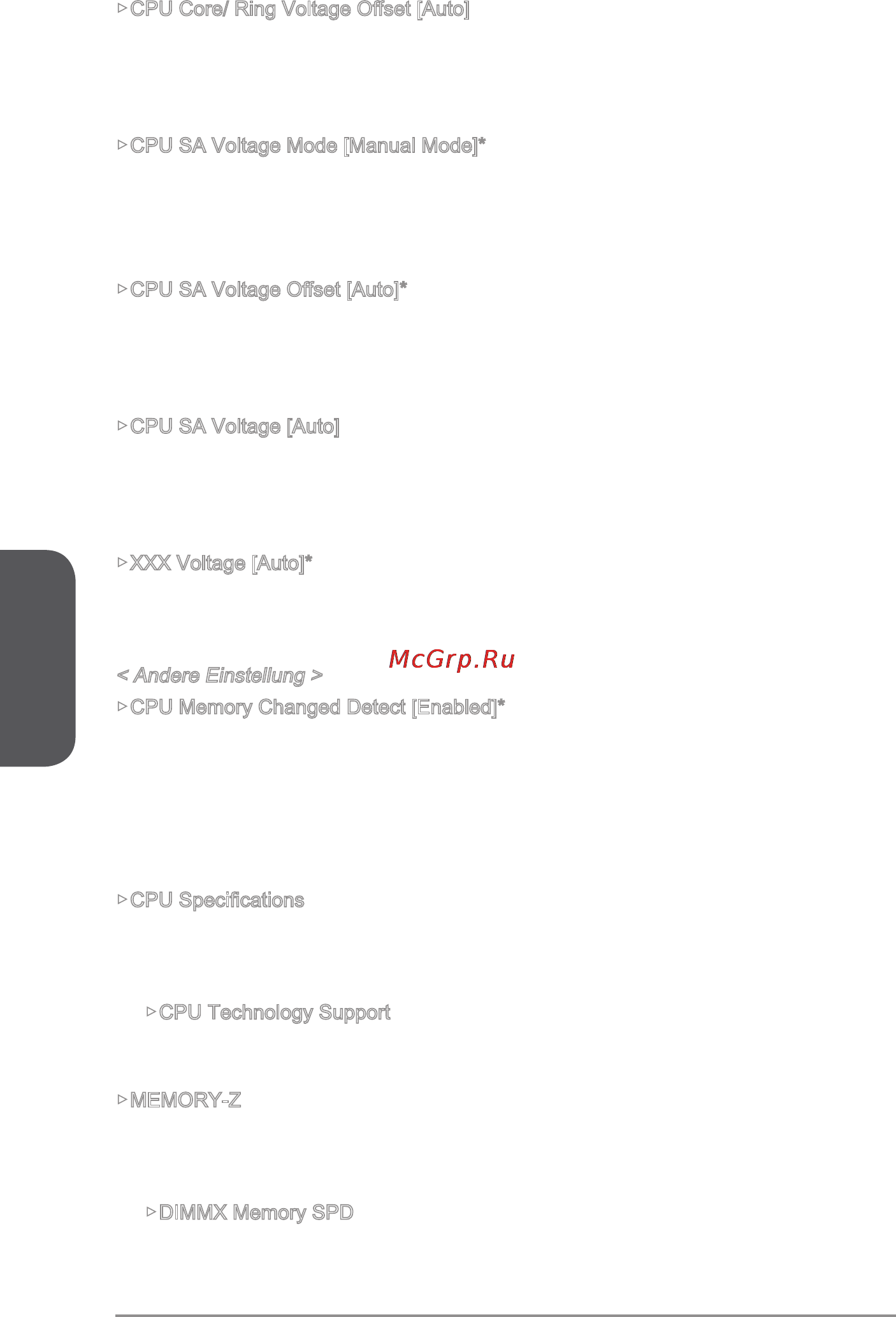

▶CPU Core/ Ring Voltage Oset [Auto]
Einstellung dieser CPU Core/ Ring-Spannungen. Wenn die Einstellung auf [Auto]
gesetzt ist, wird das BIOS die Spannungen automatisch eingestellt oder Sie können
es manuell einstellen. Diese Option wird angezeigt, wenn “CPU Core/Ring Voltage
Mode” auf [Oset Mode]/ [Adaptive + Oset]/ [Override + Oset] steht.
▶CPU SA Voltage Mode [Manual Mode]*
Wählen Sie die Betriebmodi für diese CPU SA-Spannungen aus.
[Manual] Hier können Sie diese Spannungen manuell einstellen.
[Oset] Hier können Sie diese Oset-Spannung einstellen und den Modus der
Oset-Spannung auswählen.
▶CPU SA Voltage Oset [Auto]*
Stellen Sie die Oset-Werte für diese CPU SA-Spannungen ein. Wenn die Einstellung
auf [Auto] gesetzt ist, wird das BIOS die Spannungen automatisch eingestellt oder Sie
können es manuell einstellen. Diese Option wird angezeigt, wenn “CPU SA/IOA/IOD
Voltage Mode” auf [Oset Mode] steht.
▶CPU SA Voltage [Auto]
Stellen Sie die CPU SA-Spannungen ein. Wenn die Einstellung auf [Auto] gesetzt ist,
wird das BIOS die Spannungen automatisch eingestellt oder Sie können es manuell
einstellen. Diese Option wird angezeigt, wenn “CPU SA Voltage Mode” auf [Manual
Mode] steht.
▶XXX Voltage [Auto]*
Legen Sie die Speicher/ PCH-Spannung fest. Wenn die Einstellung auf [Auto] gesetzt
ist, wird das BIOS die Spannungen automatisch eingestellt oder Sie können es
manuell einstellen.
< Andere Einstellung >
▶CPU Memory Changed Detect [Enabled]*
Aktivierung oder Deaktivierung der Systemwarnmeldung beim Booten, wenn die CPU
oder Hauptspeicher ersetzt wurde.
[Enabled] Das System zeigt eine Warnmeldung beim Systemstart und lädt die
Default-Einstellungen für neue Geräte.
[Disabled] Deaktivierung der Funktion und Beibehaltung der aktuellen BIOS-
Einstellungen.
▶CPU Specications
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das
Untermenü zeigt die Informationen installierte CPU an. Zu diesen Informationen
gelangen Sie, indem Sie die Taste [F4] drücken. Nur Anzeige.
▶CPU Technology Support
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das
Untermenü zeigt die wichtigsten Eigenschaften der installierten CPU an.
▶MEMORY-Z
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Dieses
Untermenü zeigt alle Einstellungen und Timings des installierten Speichers. Zu diesen
Informationen gelangen Sie auch, indem Sie die Taste [F5] drücken.
▶DIMMX Memory SPD
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das
Untermenü zeigt die Technologien des verwendeten Speichers an. Nur Anzeige.
