Français
Fr-30

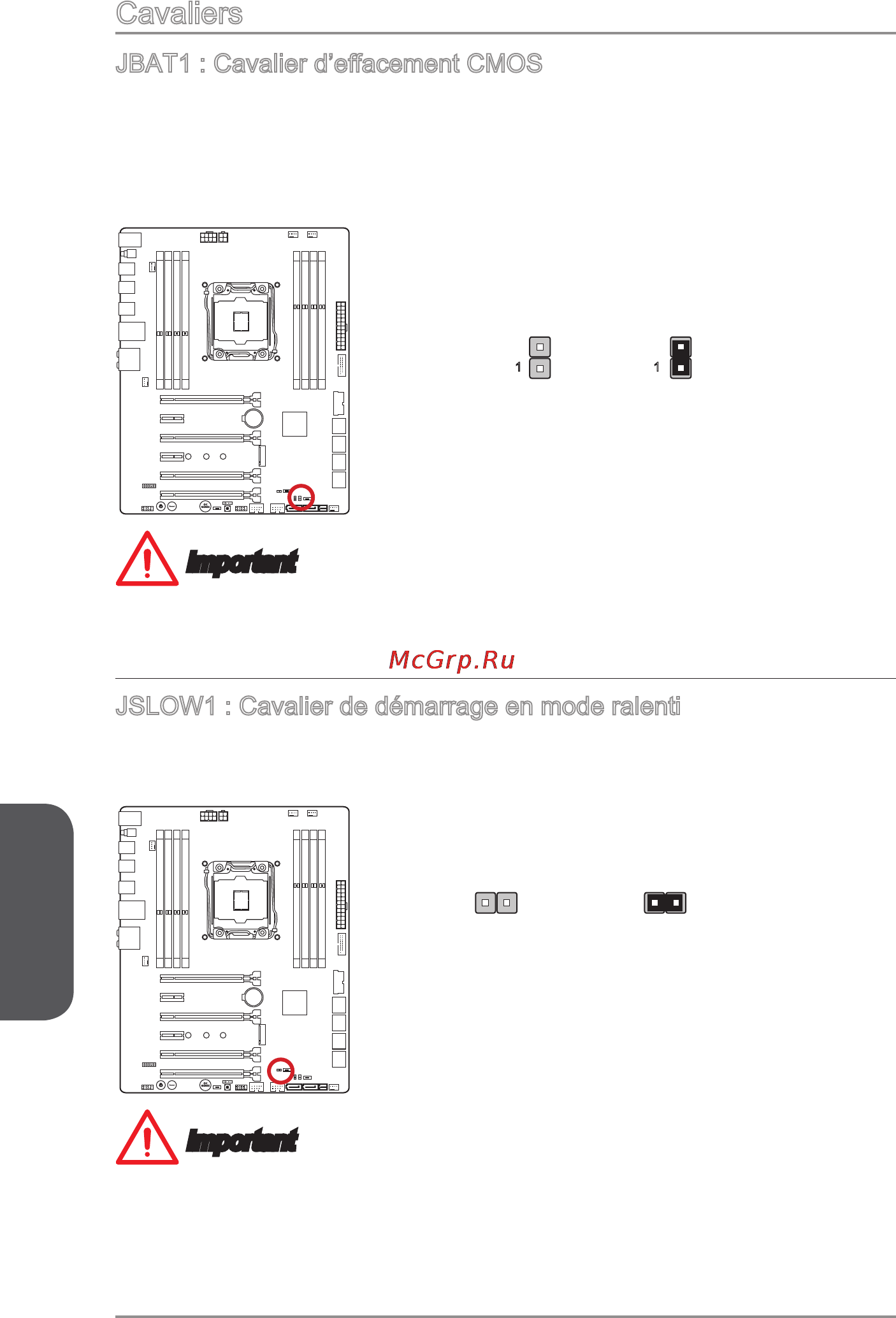

Cavaliers
JBAT1 : Cavalier d’eacement CMOS
Il y a un CMOS RAM intégré, qui est alimenté par une batterie externe située sur
la carte mère, destiné à conserver les données de conguration du système. Avec
le CMOS RAM, le système peut lancer automatiquement le système d’exploitation
chaque fois qu’il est allumé. Si vous souhaitez eacer la conguration du système,
réglez le cavalier pour eacer CMOS RAM.
Conserver les données Eacer les données
1 1
Important
Vous pouvez eacer le CMOS RAM en connectant ce cavalier quand le système est
éteint. Ensuite, ouvrez le cavalier. Evitez d’eacer le CMOS pendant que le système
est allumé; cela endommagerait la carte mère.
JSLOW1 : Cavalier de démarrage en mode ralenti
Ce cavalier est la solution de refroidissement LN2, fournissant les conditions extrêmes
d'overclocking, à se démarrer à la fréquence stable du processeur et ainsi prévenir le
crash du système.
ActivéNormal
(Défaut)
(Activez ce cavalier
pendant POST du
BIOS.)
Important
•
Les utilisateurs peuvent essayer l'overclocking à la température extrêmement peu
élevée à leurs propres risques. Les résultats d'overclocking peuvent varier selon la
version du CPU.
•
Ne mettez pas ce cavalier en “Activé” quand vous l’éteignez ou le système ne peut
se démarrer.
