English
En-43

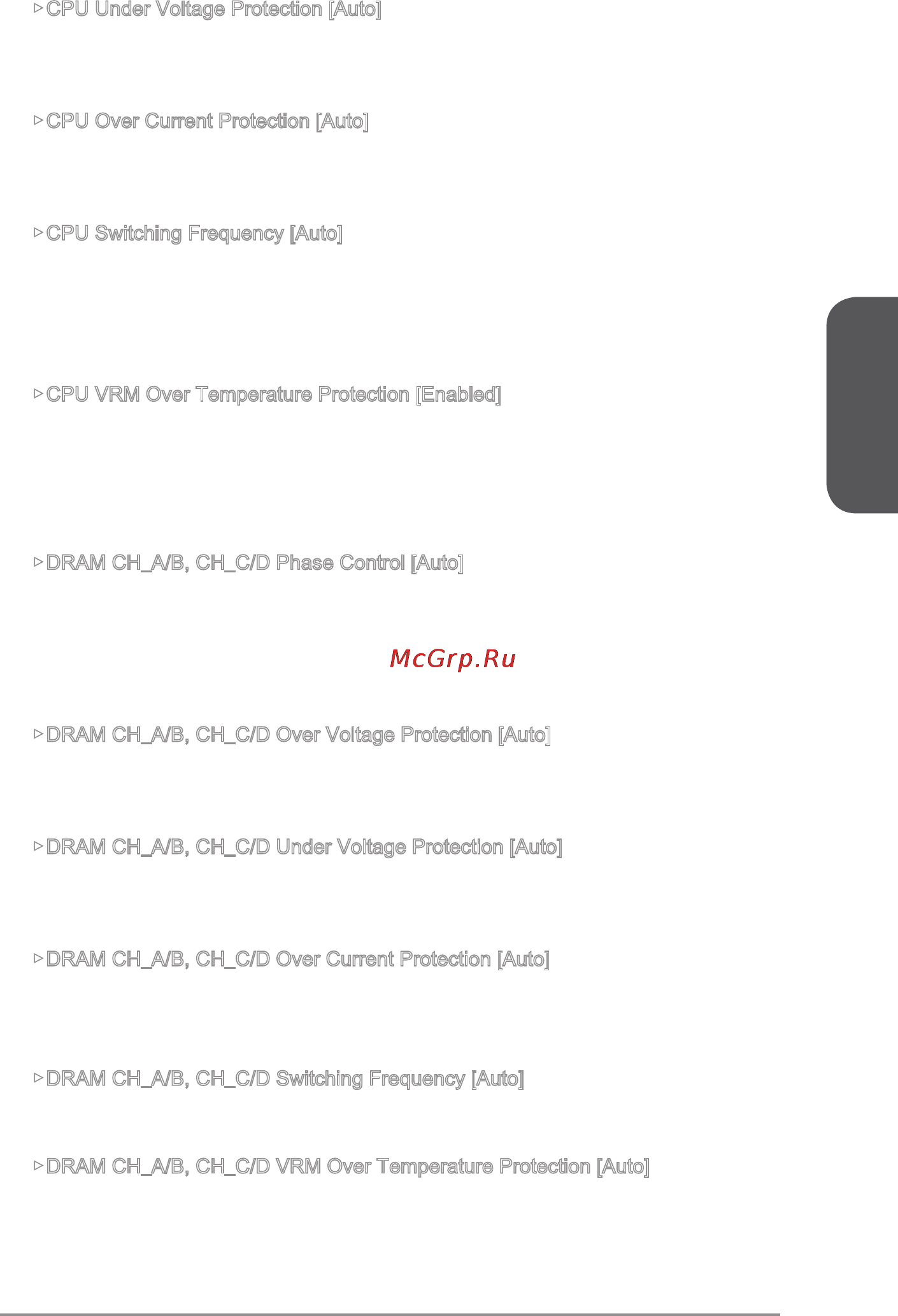

▶CPU Under Voltage Protection [Auto]
Sets the voltage limit for CPU under-voltage protection. If set to “Auto”, BIOS will
congure this setting automatically. Higher voltage provides less protection and
may damage the system.
▶CPU Over Current Protection [Auto]
Sets the current limit for CPU over-current protection. If set to "Auto", BIOS will
congure this setting automatically. Higher values provides less protection and may
damage the system.
▶CPU Switching Frequency [Auto]
Sets the PWM working speed to stabilize CPU Core voltage and minimize ripple
range. Increasing the PWM working speed will cause higher temperature of
MOSFET. So please make sure a cooling solution is well-prepared for MOSFET
before you increase the value. If set to "Auto", BIOS will congure this setting
automatically.
▶CPU VRM Over Temperature Protection [Enabled]
Enables or disables the CPU VRM over-temperature protection.
[Enabled] Sets the temperature limit on CPU VRM for over-temperature
protection. The CPU frequency may be throttled when CPU
temperature over the specied temperature.
[Disabled] Disables this function.
▶DRAM CH_A/B, CH_C/D Phase Control [Auto]
Controls PWM phase proportionally to the DRAM loading. If set to "Auto", BIOS
will optimize the DRAM PWM phase automatically.
[Auto] This setting will be congured automatically by BIOS.
[Optimized] Sets the optimum power phase prole.
[Disabled] Disables the PWM power phase switching feature.
▶DRAM CH_A/B, CH_C/D Over Voltage Protection [Auto]
Sets the voltage limit for DRAM over-voltage protection. If set to "Auto", BIOS will
congure this setting automatically. Higher voltage provides less protection and
may damage the system.
▶DRAM CH_A/B, CH_C/D Under Voltage Protection [Auto]
Sets the voltage limit for DRAM under-voltage protection. If set to "Auto", BIOS
will congure this setting automatically. Higher voltage provides less protection and
may damage the system.
▶DRAM CH_A/B, CH_C/D Over Current Protection [Auto]
Sets the current limit for DRAM over-current protection.
[Auto] This setting will be congured automatically by BIOS.
[Enhanced] Extends the limitation of memory over-current protection.
▶DRAM CH_A/B, CH_C/D Switching Frequency [Auto]
Sets the PWM working speed to stabilize DRAM voltage and minimize ripple range.
If set to “Auto”, BIOS will congure this setting automatically.
▶DRAM CH_A/B, CH_C/D VRM Over Temperature Protection [Auto]
Sets the temperature limit on DRAM VRM for over-temperature protection.
The DRAM frequency may be throttled when DRAM VRM over the specied
temperature.If set to "Auto", BIOS will congure this settings.
