Français
Fr-21

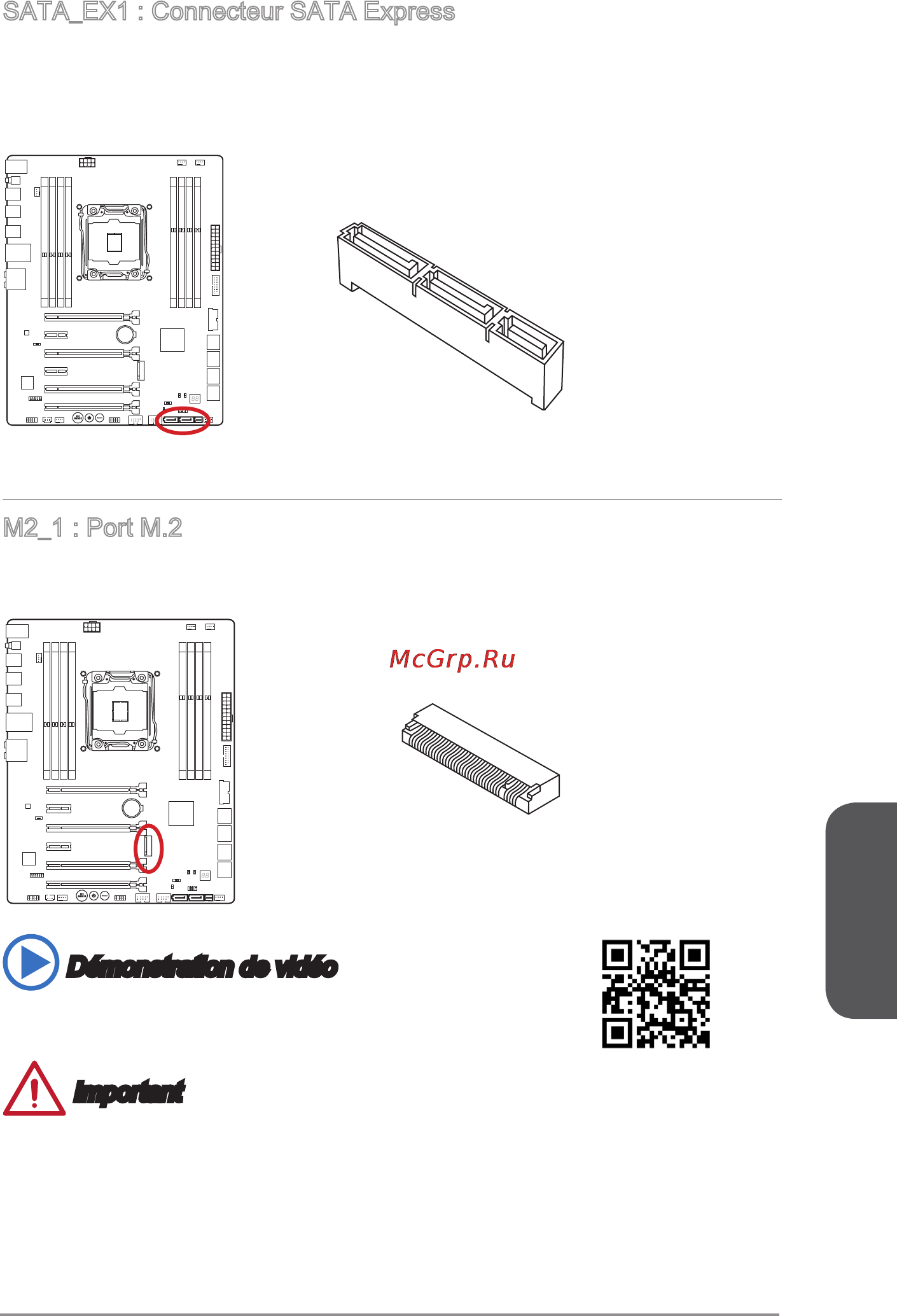

SATA_EX1 : Connecteur SATA Express
SATA Express, la nouvelle interface de stockage de haute performance, sert à
connecter 1 périphérique SATA Express au taux de transfert jusqu’à 10 Gb/s.
Connectez le périphérique SATA Express à ce connecteur 3-en-1 via un câble SATA
Express.
BAT1
M2_1 : Port M.2
Le port M.2 supporte soit le module M.2 SATA 6Gb/s ou celui M.2 PCIe
BAT1
Démonstration de vidéo
Voir le vidéo sur l’installation d’un module M.2.
http://youtu.be/JCTFABytrYA
Important
•
Le port SATA Express ou les ports SATA5~6 devient indisponible lors de
l’installation d’un module d’interface M.2 SATA dans le port M.2.
•
Intel RST ne supporte pas PCIe M.2 SSD avec Legacy ROM.
•
L’interface M.2 PCIe ne supporte pas RAID 0, RAID1, RAID 5 et RAID 10.
•
Toujours éteindre l’alimentation et débrancher le câble électrique avant d’installer
ou de démonter le module M.2.
