Русский
Ru-49

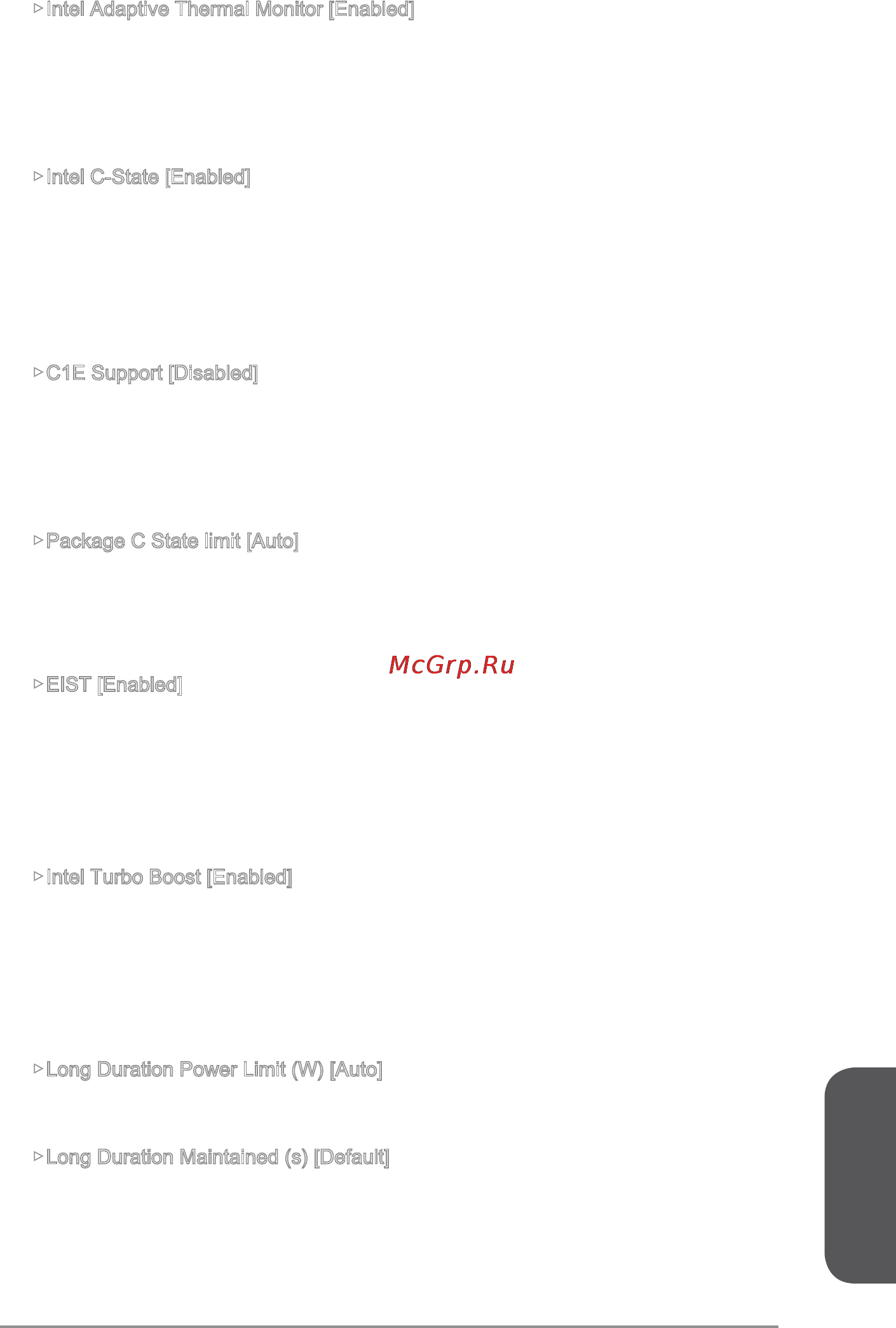

▶Intel Adaptive Thermal Monitor [Enabled]
Включение или выключение этой функции для защиты процессора от
перегрева.
[Enabled] Уменьшает частоту ядра процессра, когда процессор
превышает адаптивную температуру.
[Disabled] Выключение функции.
▶Intel C-State [Enabled]
C-state - это технология управления питанием процессора, определяется
ACPI.
[Auto] Параметр будет настроен автоматически с помощью BIOS.
[Enabled] Определяет состояние простоя системы и значительно
сокращает энергопотребление процессором.
[Disabled] Выключение функции.
▶C1E Support [Disabled]
Включение или выключение функции C1E для энергосбережения в состоянии
остановки. Этот элемент появляется при включении “Intel C-State”.
[Enabled] Включение функции C1E для снижения частоты и напряжения
процессора для энергосбережения в состоянии остановки.
[Disabled] Функция выключена.
▶Package C State limit [Auto]
Данный параметр позволяет выбрать режим C-state для энергосбережения
при простое системы. Этот элемент появляется при включении “Intel C-State”.
[Auto] Параметр будет настроен автоматически с помощью BIOS.
[C0~C6] Уровни энергосбережения от высокого к низкому (C6, C2, C0).
▶EIST [Enabled]
Включение или выключение технологии Enhanced Intel
®
SpeedStep. Этот пункт
появится, когда “Simple/ Advanced Mode” установлено в [Simple].
[Enabled] Включение EIST для регулировки напряжения и частоты
ядра процессора. Этот пункт может снизить среднее
энергопотребление и тепло.
[Disabled] Выключение EIST.
▶Intel Turbo Boost [Enabled]
Включение или выключение Intel
®
Turbo Boost. Этот пункт для простого
режима и появляется, когда установленный процессор поддерживает данную
функцию.
[Enabled] Включение этой функции приводит к автоматическому
увеличению производительности процессора.
[Disabled] Функция выключена.
▶Long Duration Power Limit (W) [Auto]
Настроить предельную мощность TDP на длительный срок для CPU в режиме
Turbo Boost.
▶Long Duration Maintained (s) [Default]
Настроить максимальное время работы процессора с ограничением
мощности при Long Duration Power Limit.
