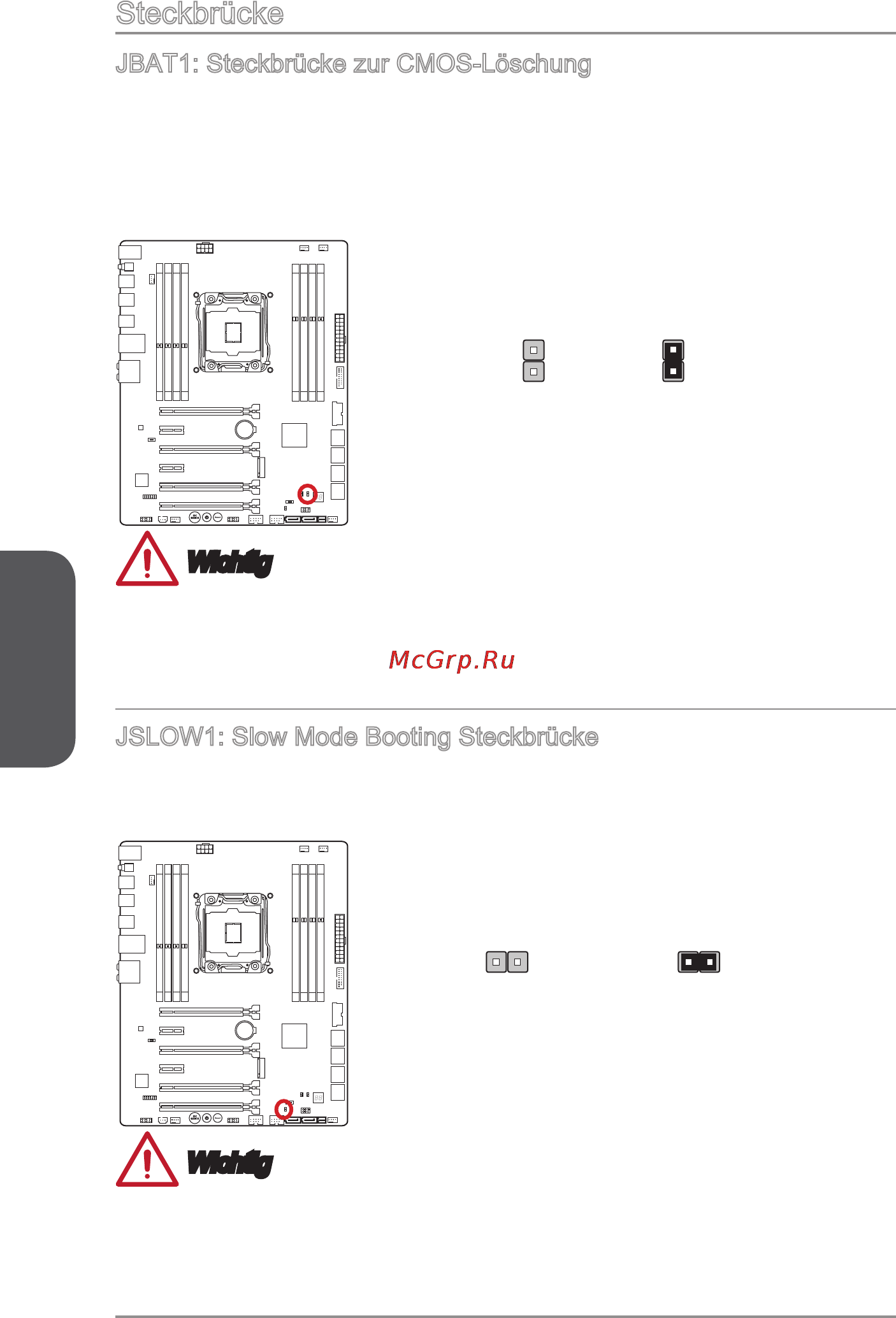

![MSI x99a gaming 7 [94/228] Deutsch](/views2/1174529/page94/bg5e.png)
Deutsch
De-30
Steckbrücke
JBAT1: Steckbrücke zur CMOS-Löschung
Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung
durch eine Batterie auf dem Motherboard versorgt, um die Daten der
Systemkonguration zu speichern. Er ermöglicht es dem Betriebssystem, mit jedem
Einschalten automatisch hochzufahren. Wenn Sie die Systemkonguration löschen
wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Halten Sie sich an die
Anweisungen in der Grak, um die Daten zu löschen.
BAT1
Daten beibehalten CMOS-Daten löschen
Wichtig
Wenn das System ausgeschaltet ist, können Sie die Steckbrücke stecken, um die
Daten im CMOS zu löschen. Danach entfernen Sie die Steckbrücke. Versuchen Sie
niemals die Daten im CMOS zu löschen, wenn das System eingeschaltet ist. Die
Hauptplatine kann dadurch beschädigt werden.
JSLOW1: Slow Mode Booting Steckbrücke
Diese Steckbrücke wird für die LN2 Lösung zur Kühlung verwendet. Er bietet die
extremen Übertaktensbedingungen, um mit einer stabilen Prozessor- Frequenz zu
starten und das System vom Umkippen abzuhalten.
BAT1
AktiviertNormal
(Standardwert)
(Aktivieren Sie bitte diese
Steckbtücke während
des BIOS POST.)
Wichtig
•
Anwender können bei extremer Kühlung auf eigenes Risiko übertakten. Die
Übertaktungsergebnisse werden abhängig von der CPU-Variante variieren.
•
Setzen Sie bitte die Steckbrücke auf “Aktiviert” nicht an, wenn die Spannung
ausgeschaltet wird oder das System nicht bootfähig ist.
