日本語
169

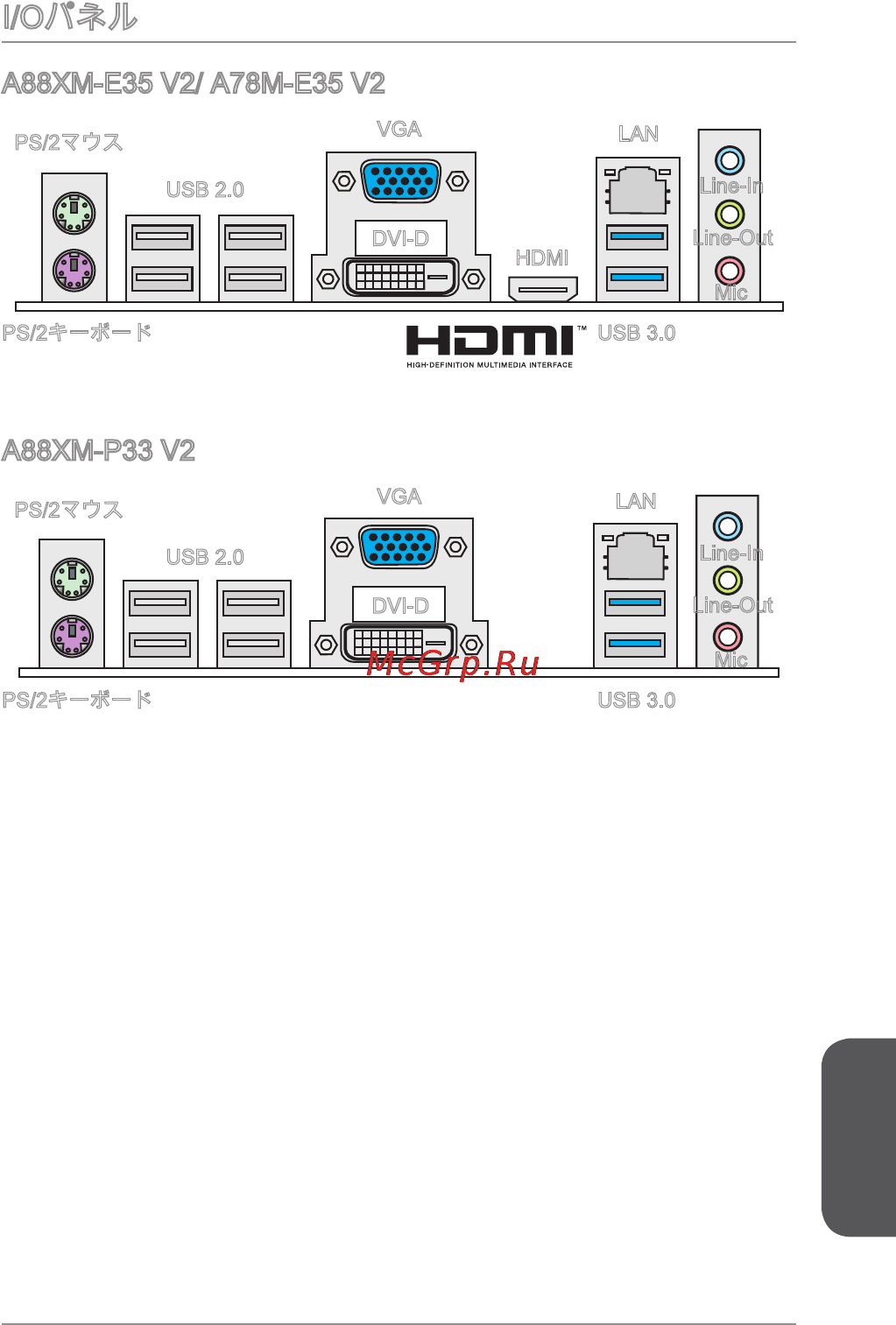

I/Oパネル
PS/2マウス
PS/2キーボード USB 3.0
USB 2.0
VGA
LAN
Line-In
DVI-D
HDMI
Line-Out
Mic
A88XM-E35 V2/ A78M-E35 V2
PS/2マウス
PS/2キーボード USB 3.0
USB 2.0
VGA
LAN
Line-In
DVI-D
Line-Out
Mic
A88XM-P33 V2
