Deutsch
81

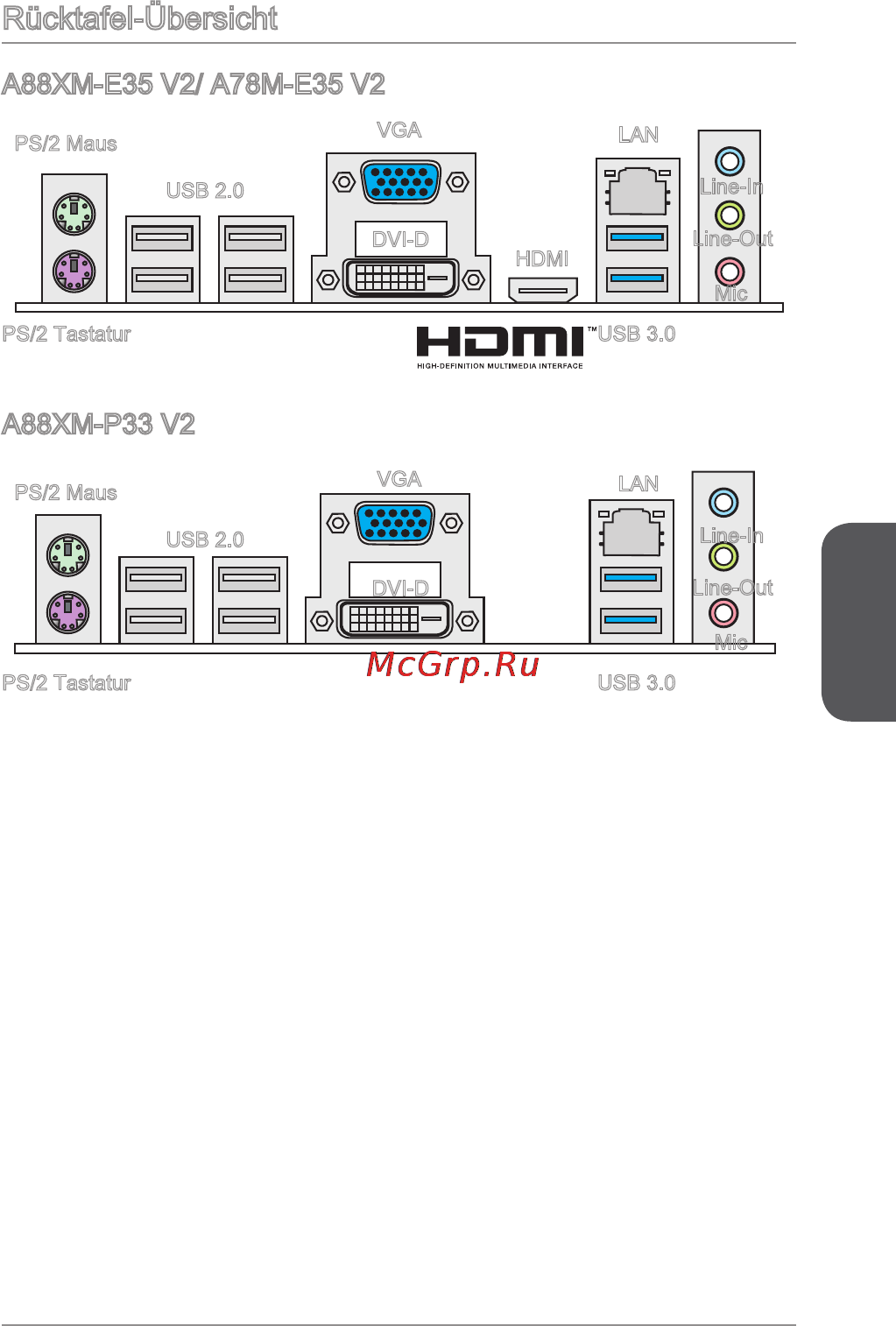

Rücktafel-Übersicht
PS/2 Maus
PS/2 Tastatur USB 3.0
USB 2.0
VGA
LAN
Line-In
DVI-D
HDMI
Line-Out
Mic
A88XM-E35 V2/ A78M-E35 V2
A88XM-P33 V2
PS/2 Maus
PS/2 Tastatur USB 3.0
USB 2.0
VGA
LAN
Line-In
DVI-D
Line-Out
Mic
