MSI a88xm-p33 v2 [37/186] 후면 패널
![MSI a88xm-p33 v2 [37/186] 후면 패널](/views2/1174540/page37/bg25.png)
한국어
37

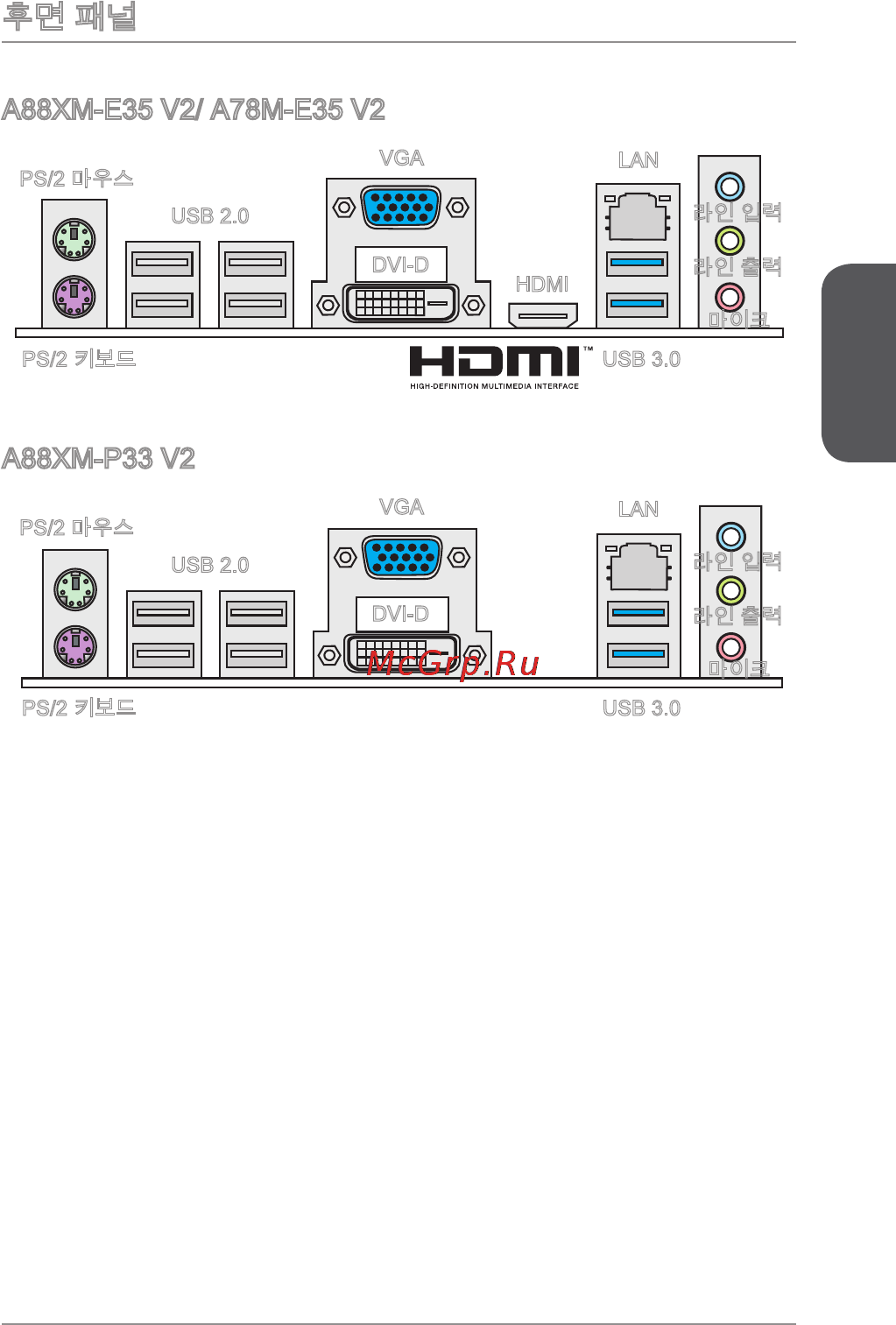

후면 패널
PS/2 마우스
PS/2 키보드 USB 3.0
USB 2.0
VGA
LAN
라인 입력
DVI-D
HDMI
라인 출력
마이크
A88XM-E35 V2/ A78M-E35 V2
PS/2 마우스
PS/2 키보드
USB 3.0
USB 2.0
VGA
LAN
라인 입력
DVI-D
라인 출력
마이크
A88XM-P33 V2
