简体中文
124

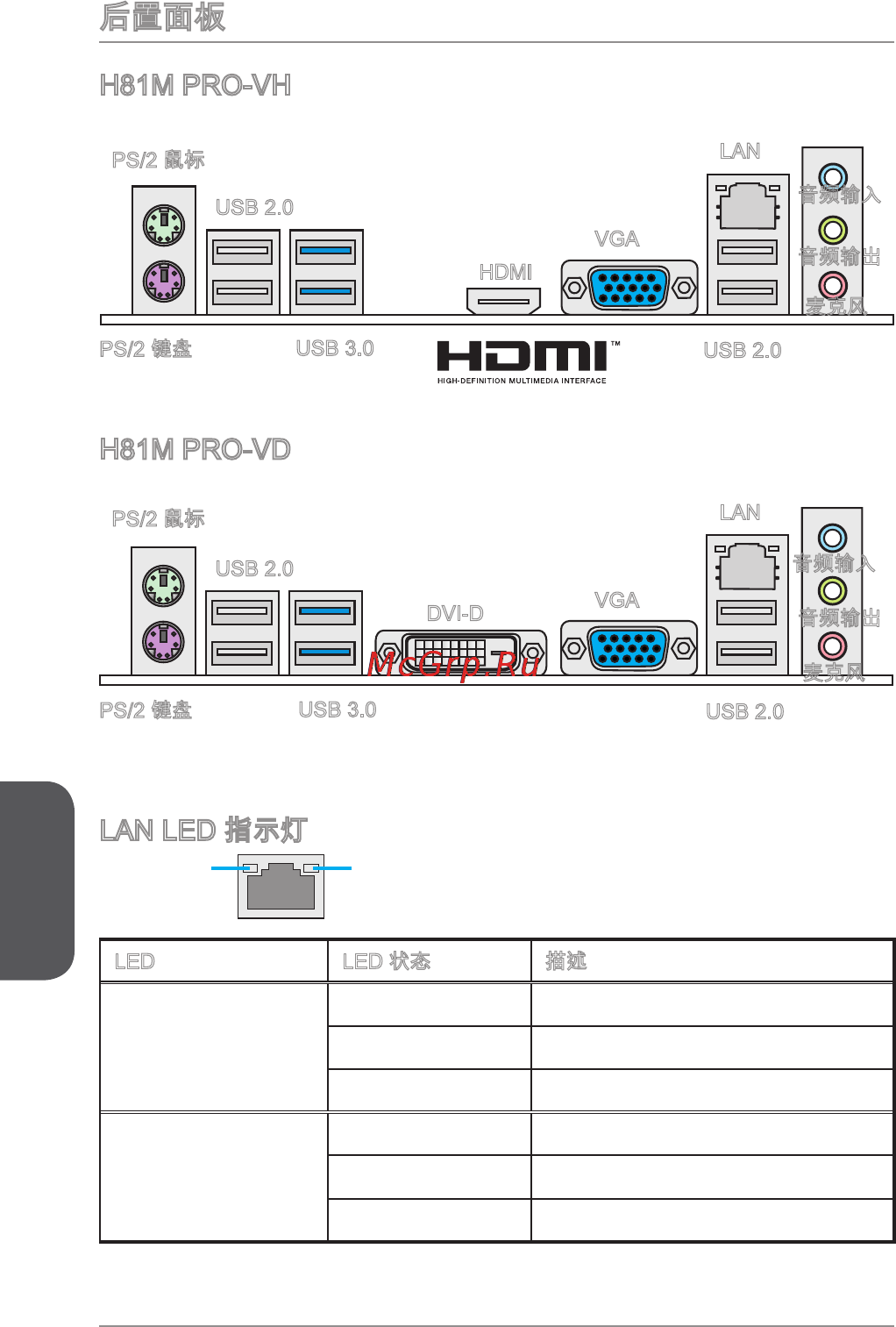

后置面板
LAN LED 指示灯
LINK/ACT
LED
SPEED
LED
LED LED 状态 描述
Link/ Activity LED
（连线/工作灯号）
关 网络未连接
黄色 网路已连接
闪烁 网络数据在使用中
Speed LED
（速度灯号）
关 传输速率 10 Mbps
绿色 传输速率 100 Mbps
橙色 传输速率 1 Gbps
H81M PRO-VH
H81M PRO-VD
PS/2 鼠标
PS/2 键盘
USB 2.0
USB 3.0
HDMI
VGA
音频输入
音频输出
麦克风
USB 2.0
LAN
PS/2 鼠标
PS/2 键盘
USB 2.0
USB 3.0
DVI-D
VGA
音频输入
音频输出
麦克风
USB 2.0
LAN
