日本語
169

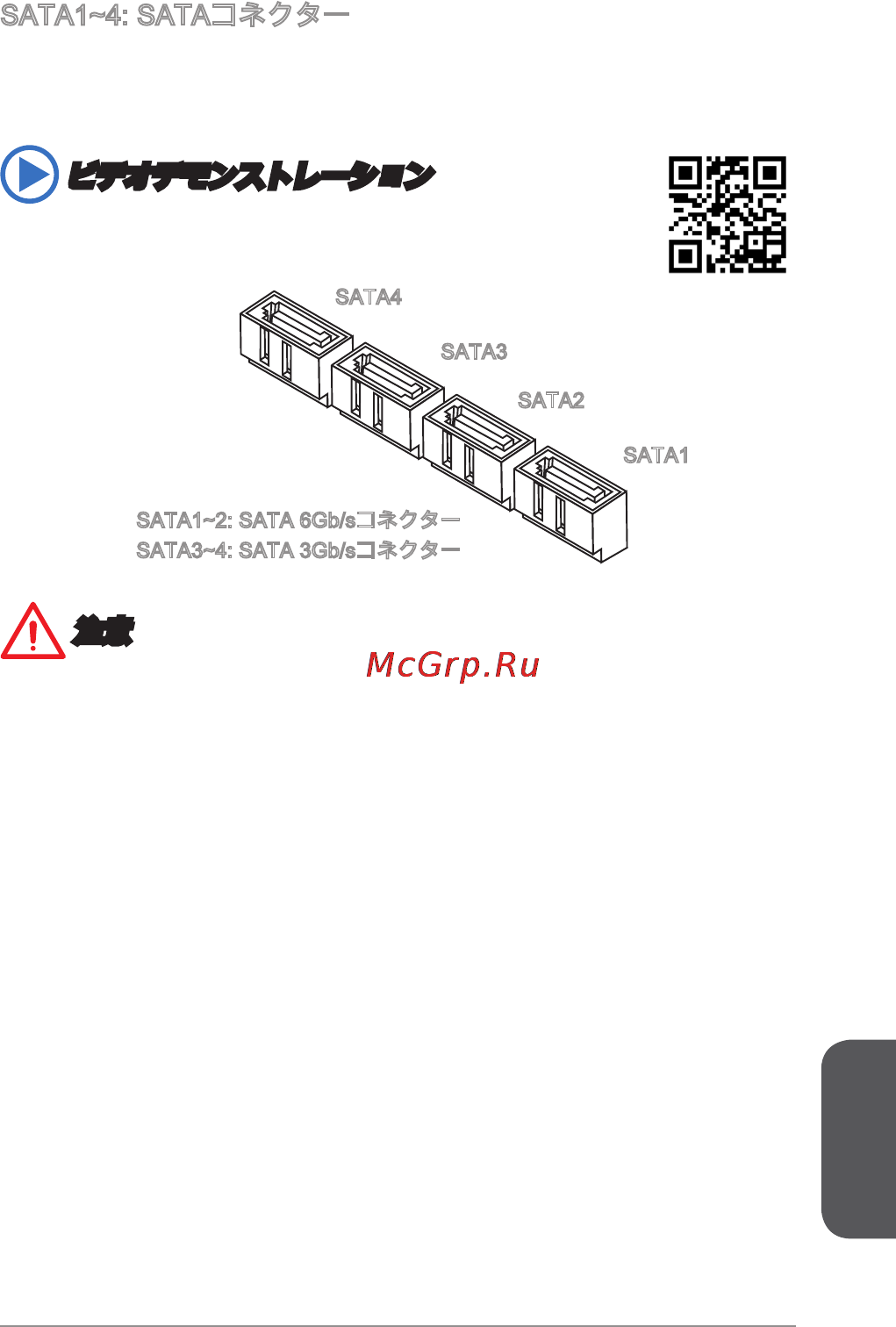

SATA1~4: SATAコネクター
このコネクターは高速SATAインターフェイスポートです。一つのコネクターに
つき、一つのSATAデバイスを接続することができます。SATAデバイスはディス
クドライブ (HDD)、フラッシュメモリドライブ (SSD)と光学ドライブ (CD/ DVD/
Blu-Ray)を含みます。
ビデオデモンストレーション
SATA HDDの取り付け方法をビデオで確認できます。
http://youtu.be/RZsMpqxythc
SATA3
SATA1~2: SATA 6Gb/sコネクター
SATA3~4: SATA 3Gb/sコネクター
SATA4
SATA1
SATA2
注意
•
多くのSATAデバイスも電源から電源ケーブルを必要とします。そんなデバイス
はディスクドライブ (HDD)、フラッシュメモリドライブ (SSD)と光学ドライブ
(CD/ DVD/ Blu-Ray)を含みます。詳細についてはデバイスのマニュアルをご参照
ください。
•
多くのコンピューターケースは大きいSATAデバイスを必要とします。例え
ば、HDD、SSDと光学ドライブ、ケース内に固定されます。装着の詳細について
はケースまたはSATAデバイスの同梱のマニュアルをご参照ください。
•
SATAケーブルは90度以上の角度に折り曲げないようご注意ください。データ損
失を起こす可能性があります。
•
SATAケーブルの両端が同一です。然し、スペースの節約のために、平らなコネク
ターに接続することをお薦めします。
