MSI z170a gaming m9 ack [162/204] Конфигурация портов аудио
![MSI z170a gaming m9 ack [162/204] Конфигурация портов аудио](/views2/1174626/page162/bga2.png)
10

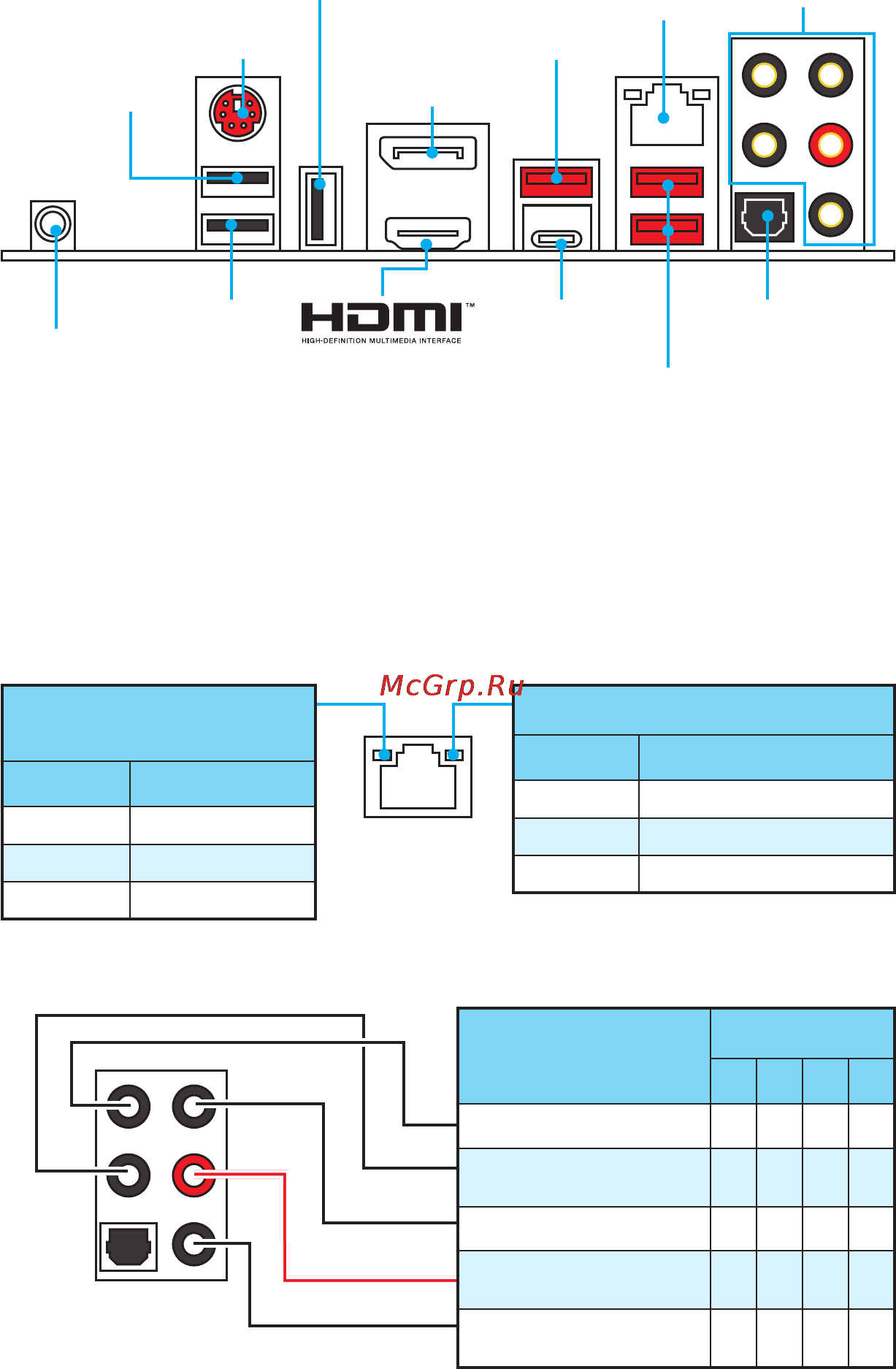

Задняя панель ввода/ вывода
Задняя панель ввода/ вывода
PS/2
LAN
USB 2.0/
HOTKEY
USB 2.0/
BIOS FLASHBACK+
USB 3.1 Gen1
USB 3.1 Gen2
Порты Аудио
Очистки
данных CMOS
USB 2.0
USB 3.1 Gen2
Type-C
Оптический разъем
S/PDIF ВЫХОД
DisplayPort
Подключение/ Работа
индикатора
Состояние Описание
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Скорость передачи данных
Состояние Описание
Выкл. 10 Мбит/с подключение
Зеленый 100 Мбит/с подключение
Оранжевый 1 Гбит/с подключение
Таблица состояния индикатора порта LAN
Конфигурация портов Аудио
Порты Аудио
Канал
2 4 6 8
Тыловые колонки ● ● ●
Выход боковых объемных
колонок
●
Линейный вход
Линейный выход/ Выход
фронтальных колонок
● ● ● ●
Выход центральной
колонки/ сабвуфера
● ●
(●: подключен, пусто: не подключен)
● Порт HOTKEY - Пожалуйста, обратитесь к разделу Использование клавиши
HOTKEY на стр. 28.
● Кнопка очистки данных CMOS - Выключите компьютер. Чтобы сбросить
настройки BIOS и вернуться значениям по умолчанию, нажмите и удерживайте
кнопку очистки данных CMOS в течение 5 секунд.
● Порт BIOS FLASHBACK+ - Пожалуйста, обратитесь к разделу Обновление
BIOS при помощи функции FLASHBACK+ на стр.34.
