18
Настройка BIOS
Настройка BIOS
Настройки по умолчанию обеспечивают оптимальную производительность
и стабильность системы при нормальных условиях. Если вы недостаточно
хорошо знакомы с BIOS, всегда устанавливайте настройки по умолчанию.
Это позволит избежать возможных повреждений системы, а также проблем с
загрузкой.
Внимание!
●
С целью улучшения производительности, меню BIOS постоянно обновляется.
В связи с этим данное описание может немного отличаться от последней
версии BIOS и может использоваться в качестве справки. Для описания какого
либо пункута меню настроек BIOS, вы можете обратиться к информационной
панели помощи.
●
Изображения в этой главе приведены исключительно в справочных целях и
могут отличаться от фактических.
Вход в настройки BIOS
Ниже представлены методы входа в настройки BIOS.
● Нажмите клавишу DEL, чтобы войти в меню настроек BIOS. Для входа в
меню загрузки нажмите F11 после включения ПК.

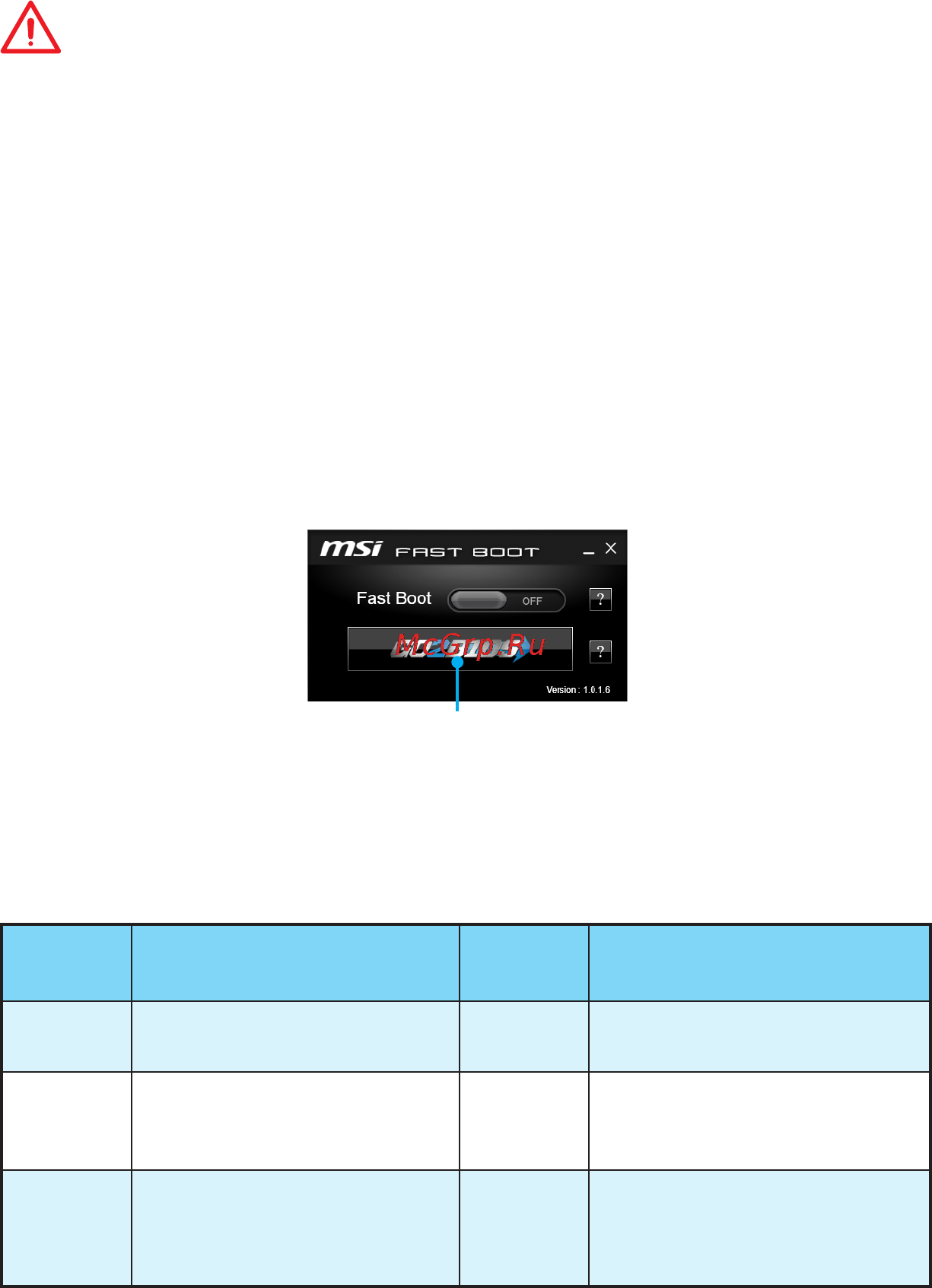

● При помощи приложения MSI FAST BOOT. Нажмите на кнопку GO2BIOS и
выберите ОК. Система перезагрузится и автоматически войдет в настройки
BIOS.
Нажмите на кнопку
GO2BIOS
● Включить пункт GO2BIOS (Boot > GO2BIOS) в настройках BIOS. Этот пункт
позволяет системе войти в настройки BIOS путем нажатия и удержания кнопки
питания в течение 4-х секунд во время загрузки.
Функциональные клавиши
Клавиша Функция Клавиша Функция
F1 Общая справка F4
Вход в меню технических
параметров процессора
F5 Вход в меню Memory-Z F6
Загрузить
оптимизированные
настройки по умолчанию
F10
Сохранение изменений и
перезагрузка*
F12
Сделать скриншот и
сохранить его в флэш-диск
USB (только FAT/ FAT32)
* При нажатии клавиши F10 появится информационное окно. Выберите Да или
Нет, чтобы подтвердить выбор.
