MSI b150m bazooka [51/124] Lüfterdrehzahl steuern
![MSI b150m bazooka [51/124] Lüfterdrehzahl steuern](/views2/1174681/page51/bg33.png)
15

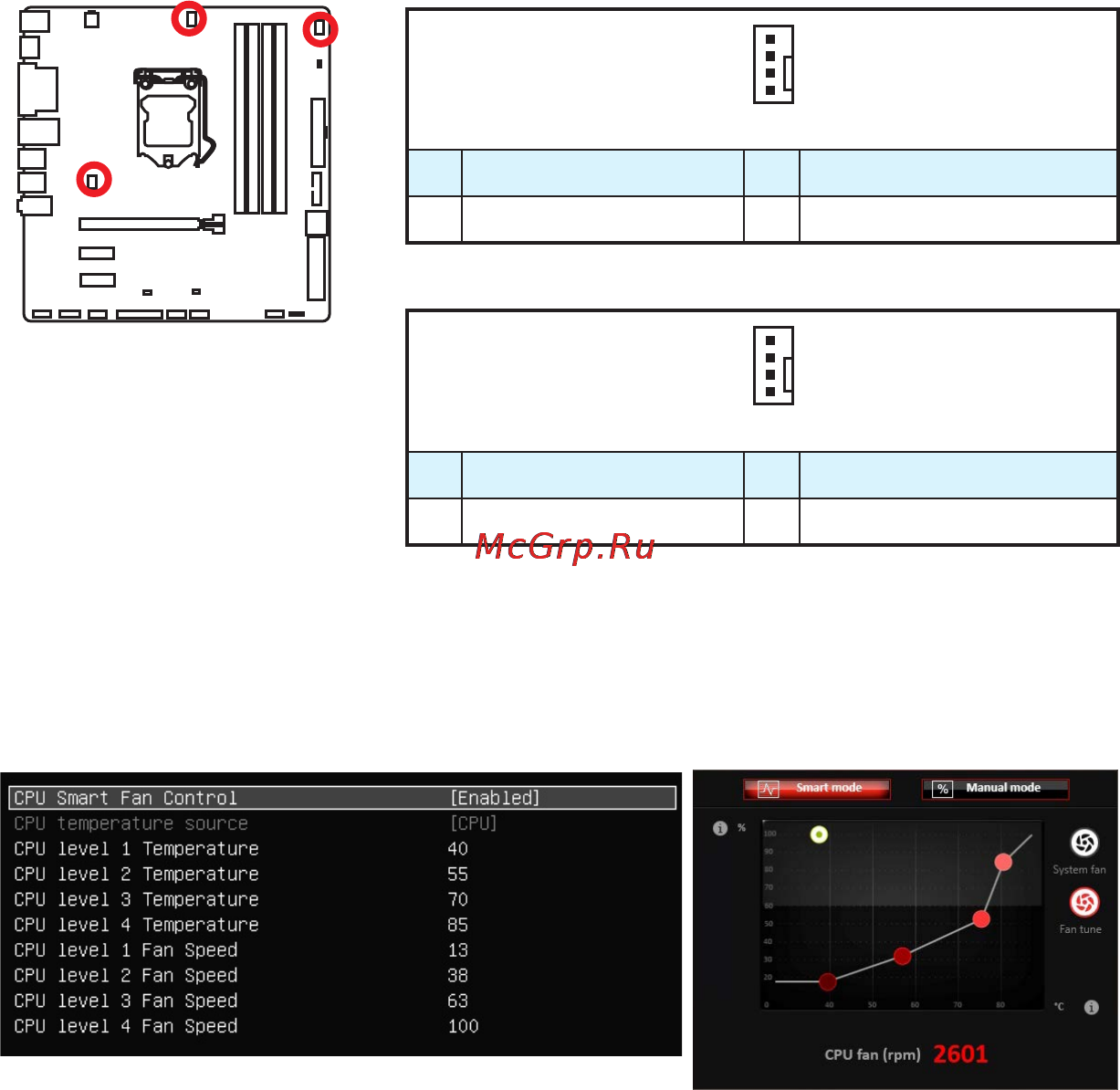

Übersicht der Komponenten
CPUFAN1,SYSFAN1~2: Stromanschlüsse für Lüfter
Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus
oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die
Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit
per Drehzahlsteuersignal. Im Spannungsmodus bestimmen die Lüfteranschlüsse
die Lüftergeschwindigkeit durch Ändern der Spannung. Wenn Sie ein 3-Pin (Non-
PWM) Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit
höchster Drehzahl und kann unangenehm laut werden.
1
CPUFAN1
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
1
SYSFAN1/ SYSFAN2
1 Ground 2 Voltage Control
3 Sense 4 NC
Lüfteranschluss des PWM-Modus
Lüfteranschluss des Spannung-Modus
Lüfterdrehzahl steuern
Es gibt zwei Möglichkeiten zur Steuerung der Lüfterdrehzahl. Sie können unter BIOS
> HARDWARE MONITOR die Drehzahl ändern oder die COMMAND CENTER
Anwendung verwenden.
BIOS > Advanced > Hardware Monitor
COMMAND CENTER
BIOS Hardware Monitor Untermenü ermöglicht es, eine Temperaturwerte und die
entsprechenden Lüfterstufen einzustellen.
COMMAND CENTER benutzt einen Graphen, mit dem man die Lüfterdrehzahl im
Bezug auf die CPU-Temperatur anpassen kann.
