MSI h170m-a pro [114/142] Подключение внешнего стерео усилителя колонок
![MSI h170m-a pro [114/142] Подключение внешнего стерео усилителя колонок](/views2/1174730/page114/bg72.png)
8
Задняя панель ввода/ вывода
AUDIO INPUT
Rear Front
Side Center/
Subwoofer

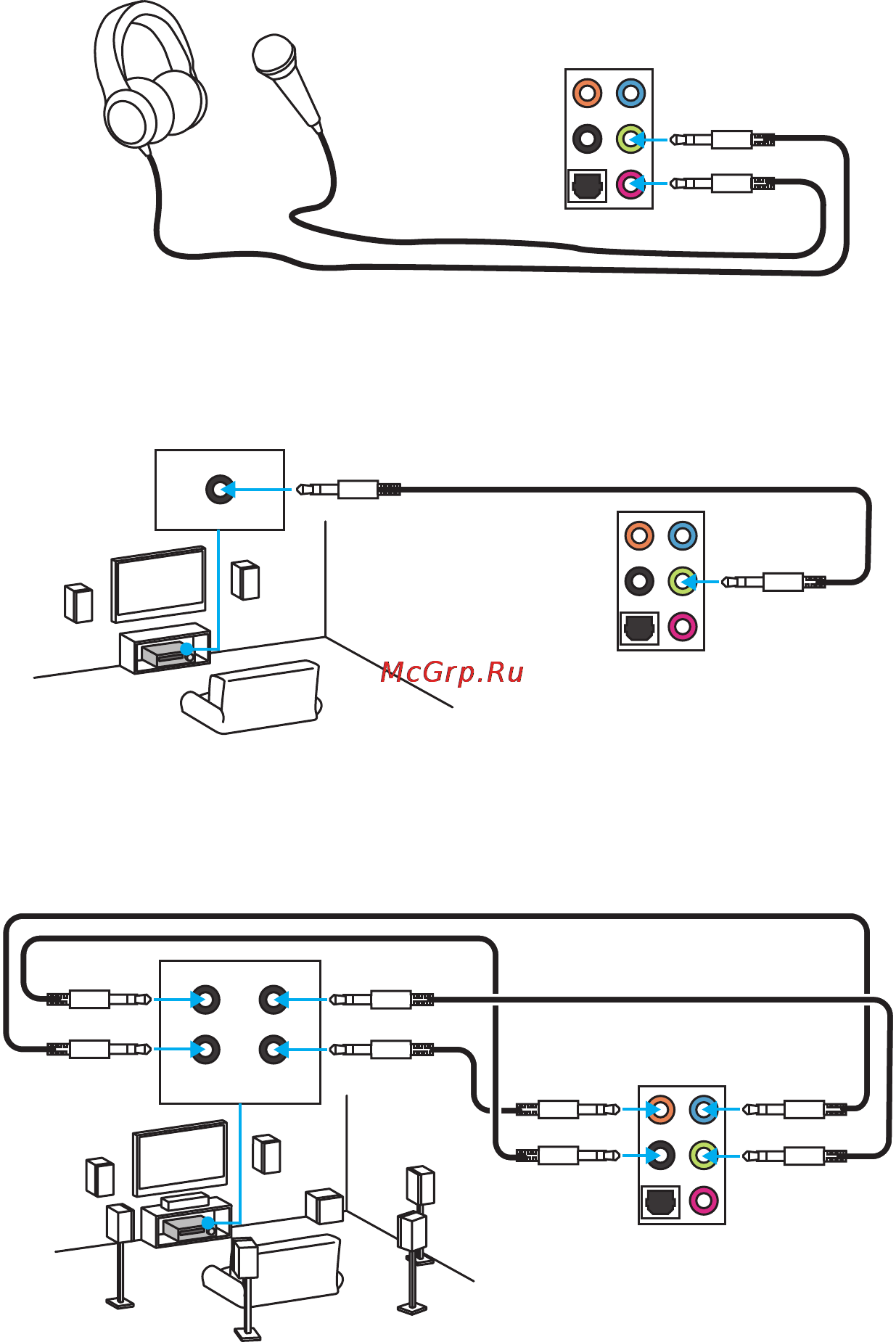

Подключение наушников и микрофона
Подключение внешнего стерео усилителя (колонок)
Подключение звуковой системы 7.1
AUDIO INPUT
