24
Настройка BIOS

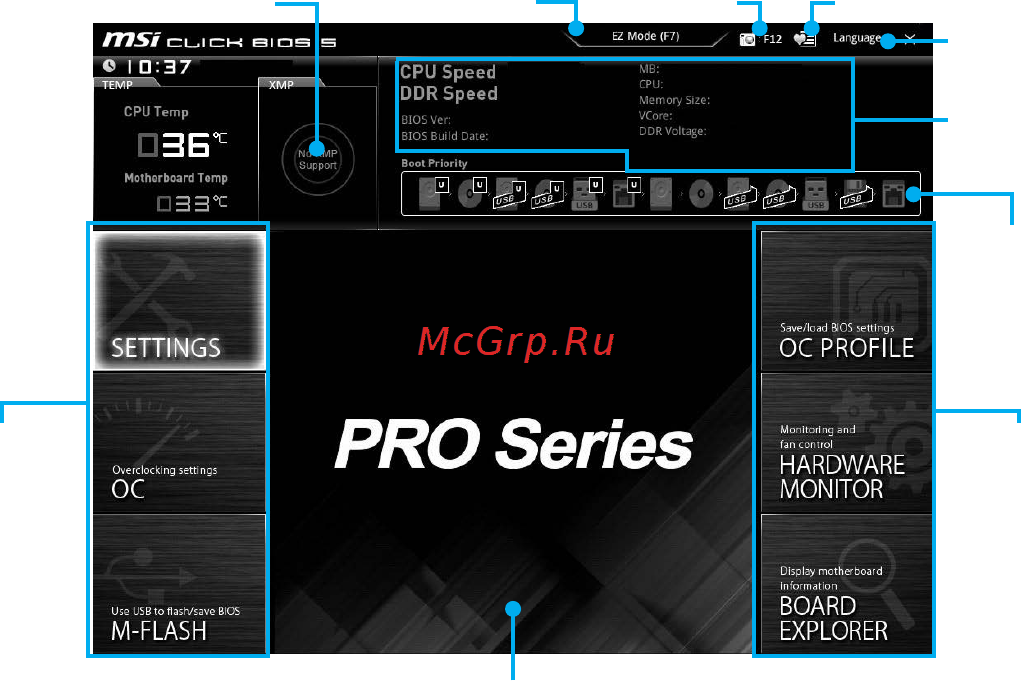

Режим разгона
Нажмите переключатель режимов установки или функциональную клавишу F7
для переключения между режимами EZ и разгона в настройки BIOS.
Переключатель XMP
Информация
о системе
Приоритет
загрузочных
устройств
Выбор меню
BIOS
Язык
Избранное Скриншот
Переключатель
режимов установки
Экран меню
Выбор меню
BIOS
y Переключатель XMP/ Переключатель режимов установки/ Скриншот/
Избранное/ Язык/ Информация о системе/ Приоритет загрузочных устройств -
пожалуйста, обратитесь к разделу Режим EZ.
y Выбор меню BIOS - доступны следующие опции:
SETTINGS - в данном меню представлены настройки чипсета и загрузочных
устройств.
OC - данное меню содержит элементы настройки частот и напряжений.
Увеличение частоты приводит к увеличению производительности.
M-FLASH - позволяет выбрать метод обновления BIOS с USB флэш-диска.
OC PROFILE - позволяет управлять профилями разгона.
HARDWARE MONITOR - позволяет установить скорость работы вентиляторов и
мониторинг напряжений системы.
BOARD EXPLORER - предоставляет информации об установленных устройствах
на материнской плате.
y Menu display - отображаются настройки BIOS и дополнительная информация.
