Honda ET12000 [13/73] Органы управления и конструктивные особенности
![Honda ET12000 [13/73] Органы управления и конструктивные особенности](/views2/1017524/page13/bgd.png)
11
ОРГАНЫ УПРАВЛЕНИЯ И КОНСТРУКТИВНЫЕ
ОСОБЕННОСТИ

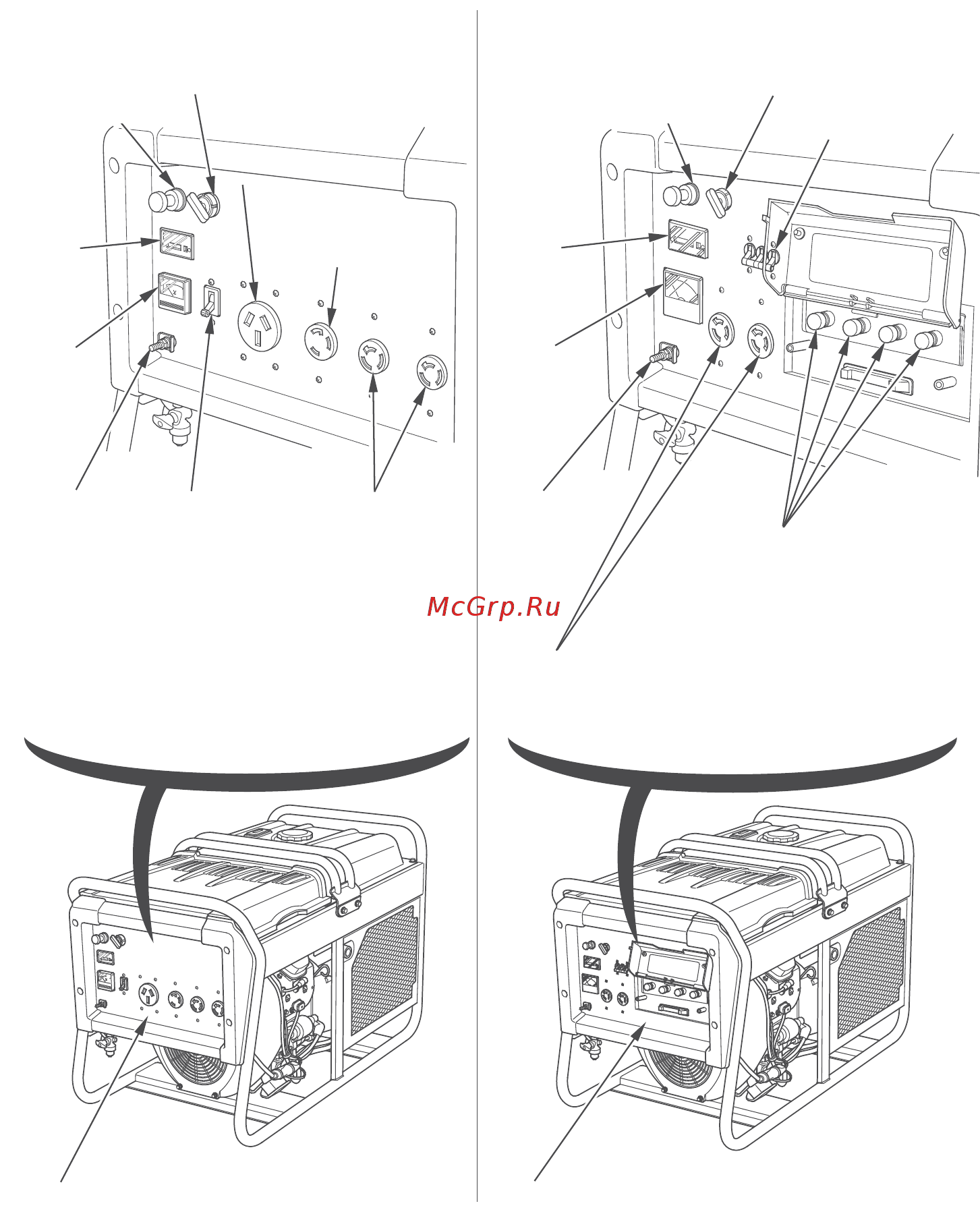

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ И ОРГАНОВ УПРАВЛЕНИЯ
Для ознакомления и определения местоположения наиболее часто
используемых органов управления воспользуйтесь приведенными на этих
страницах иллюстрациями.
EM10000: ET12000:
AC RECEPTACLE
20V34.8A(RG t pe
22 V 3 . A ( ty
AECE CE
VA tp)
3
КНОПКА
УПРАВЛЕНИЯ
ВОЗДУШНОЙ
ЗАСЛОНКОЙ
ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ
КНОПКА
УПРАВЛЕНИЯ
ВОЗДУШНОЙ
ЗАСЛОНКОЙ
ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ
РОЗЕТКИ
ПЕРЕМЕННОГО
ТОКА 230В
34,8 A (тип RG)
220В 36,4 A
(тип R)
РОЗЕТКИ
ПЕРЕМЕННОГО ТОКА
230В 30 A (тип RG)
220В 30 A (тип R)
РОЗЕТКИ
ПЕРЕМЕННОГО ТОКА
230В 20 A (тип RG)
220В 20 A (тип R)
ПРЕРЫU
ВАТЕЛЬ
ЦЕПИ
ПРЕРЫU
ВАТЕЛЬ
ЦЕПИ
КЛЕММА
ЗАЗЕМU
ЛЕНИЯ
КЛЕММА
ЗАЗЕМU
ЛЕНИЯ
ВОЛЬТU
МЕТР
СЧЕТЧИК
МОТОU
ЧАСОВ
ВОЛЬТU
МЕТР
СЧЕТЧИК
МОТОU
ЧАСОВ
ПАНЕЛЬ УПРАВЛЕНИЯ
ПАНЕЛЬ УПРАВЛЕНИЯ
ВЫВОДНЫЕ КЛЕММЫ ПЕРЕМЕННОГО
ТОКА
(Тип RG: трехфазный 400В, 14,4 А)
(Тип RG: трехфазный 230В, 11,6 А)
(Тип R: трехфазный 380В, 15,2 А)
(Тип R: трехфазный 220В, 12,1 А)
РОЗЕТКИ ПЕРЕМЕННОГО ТОКА
(Тип RG: трехфазный 230В, 11,6 А)
(Тип R: трехфазный 220В, 12,1 А)
