21

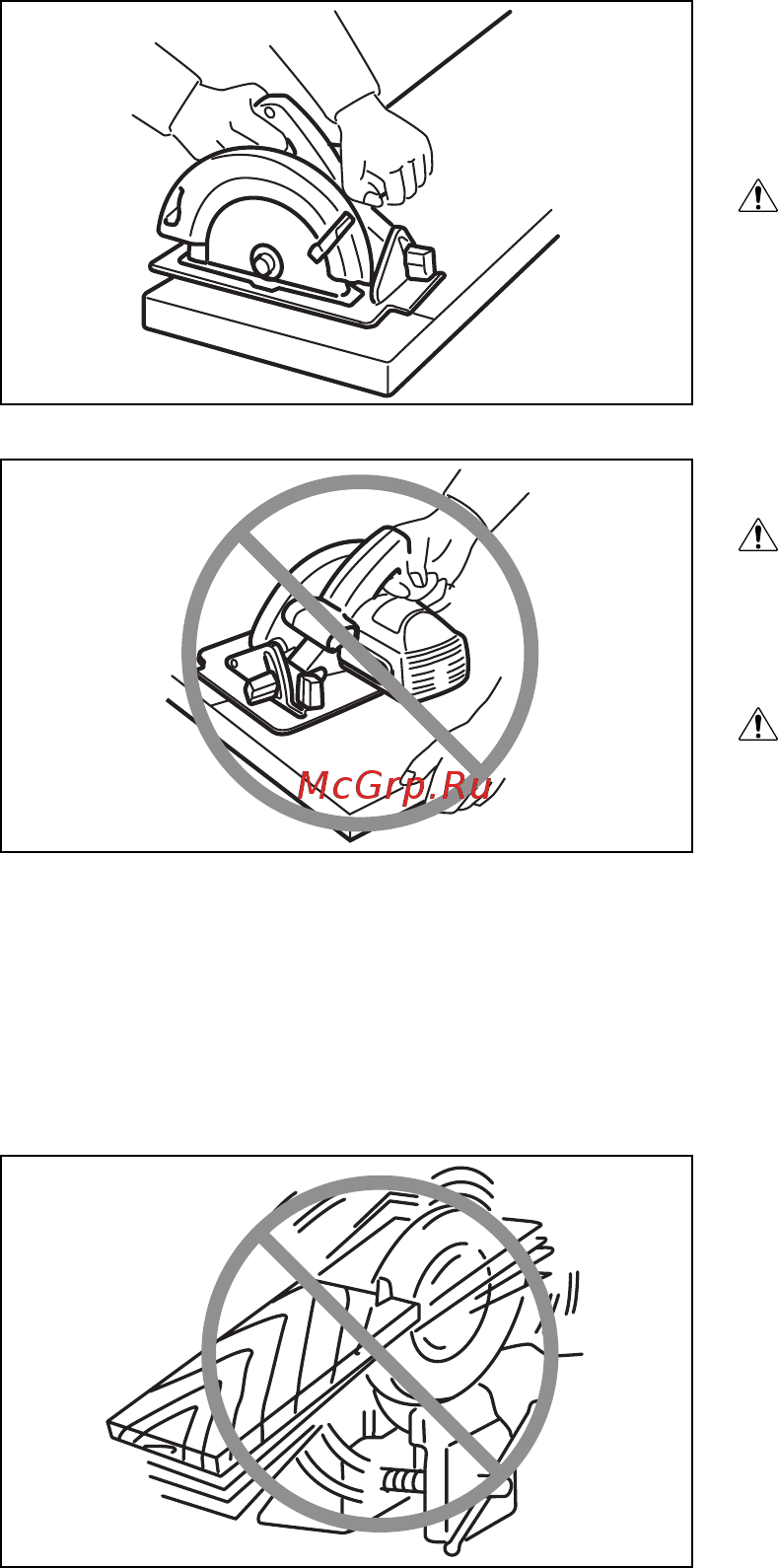

26. Setzen Sie den breiteren Teil der Grundplatte auf
den fest abgestützten Teil des Werkstücks, nicht
auf den Teil, der nach dem Schnitt herunterfällt.
Als Beispiel stellt Abb. A dar, wie man das Ende
eines Bretts RICHTIG abschneidet, und Abb. B,
wie man es FALSCH macht. Kurze oder kleine
Werkstücke müssen eingespannt werden. VER-
SUCHEN SIE NICHT, KURZE WERKSTÜCKE MIT
DER HAND ZU HALTEN!
000147
000150
27. Setzen Sie die Maschine nach dem Schneiden
erst ab, nachdem sich die Schutzhaube
geschlossen hat und das Sägeblatt völlig zum
Stillstand gekommen ist.
28. Versuchen Sie niemals, die Handkreissäge zum
Sägen verkehrt herum in einen Schraubstock
einzuspannen. Dies ist sehr gefährlich und kann
zu schweren Unfällen führen.
000029
29. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
30. Bremsen Sie die Säge nicht durch seitlichen
Druck auf das Sägeblatt ab.
31. Verwenden Sie immer die in dieser Anleitung
empfohlenen Sägeblätter. Verwenden Sie keine
Schleifscheiben.
32. An den Sägeblättern haftendes und verhärtetes.
Gummi und Harz verlangsamen die Säge und erhö-
hen die Rückschlaggefahr. Halten Sie das Sägeblatt
sauber, indem Sie es von der Maschine abmontie-
ren, und dann mit Gummi- und Harzentferner, hei-
ßem Wasser oder Petroleum reinigen. Verwenden
Sie niemals Benzin.
33. Tragen Sie bei der Benutzung der Maschine eine
Staubmaske und einen Gehörschutz.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
WARNUNG:
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für das vorliegende Produkt abhal-
ten. MISSBRAUCH oder Missachtung der Sicher-
heitsvorschriften in dieser Anleitung können
schwere Verletzungen verursachen.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor jeder Einstellung oder Funk-
tionsprüfung der Maschine stets, dass sie ausgeschal-
tet und vom Stromnetz getrennt ist.
Einstellen der Schnitttiefe (Abb. 1)
VORSICHT:
• Ziehen Sie den Hebel nach der Einstellung der Schnitt-
tiefe stets fest an.
Lösen Sie den Hebel an der Tiefenführung, und ziehen
Sie die Grundplatte nach oben oder unten. Arretieren Sie
die Grundplatte an der gewünschten Schnitttiefe durch
Festziehen des Hebels.
Um sauberere, sicherere Schnitte auszuführen, stellen
Sie die Schnitttiefe so ein, dass nicht mehr als ein Säge-
blattzahn unter das Werkstück übersteht. Die Einstellung
der korrekten Schnitttiefe trägt zu einer Reduzierung
gefährlicher RÜCKSCHLÄGE bei, die Körperverletzun-
gen verursachen können.
Gehrungsschnitt (Abb. 2, 3 u. 4)
Den vorderen Hebel und die hintere Flügelmutter lösen.
Den gewünschten Winkel (0° – 50°) durch entsprechen-
des Neigen einstellen, dann den Hebel und die Flügel-
mutter sicher festziehen.
Benutzen Sie den 45°-Anschlag, um präzise 45°-Schnitte
durchzuführen. Drehen Sie den Anschlag für Gehrungs-
schnitte (0° – 45°) vollständig im Uhrzeigersinn, und für
0° – 50°-Gehrungsschnitte entgegen dem Uhrzeigersinn.
Schnittmarkierung (Abb. 5)
Richten Sie für Geradschnitte die 0°-Position auf der Vor-
derseite der Grundplatte auf die Schnittlinie aus. Richten
Sie für 45°-Gehrungsschnitte die 45°-Position auf die
Linie aus. Die Position der Oberführung ist einstellbar.
Abb. A
Abb. B
