РУС-8
2

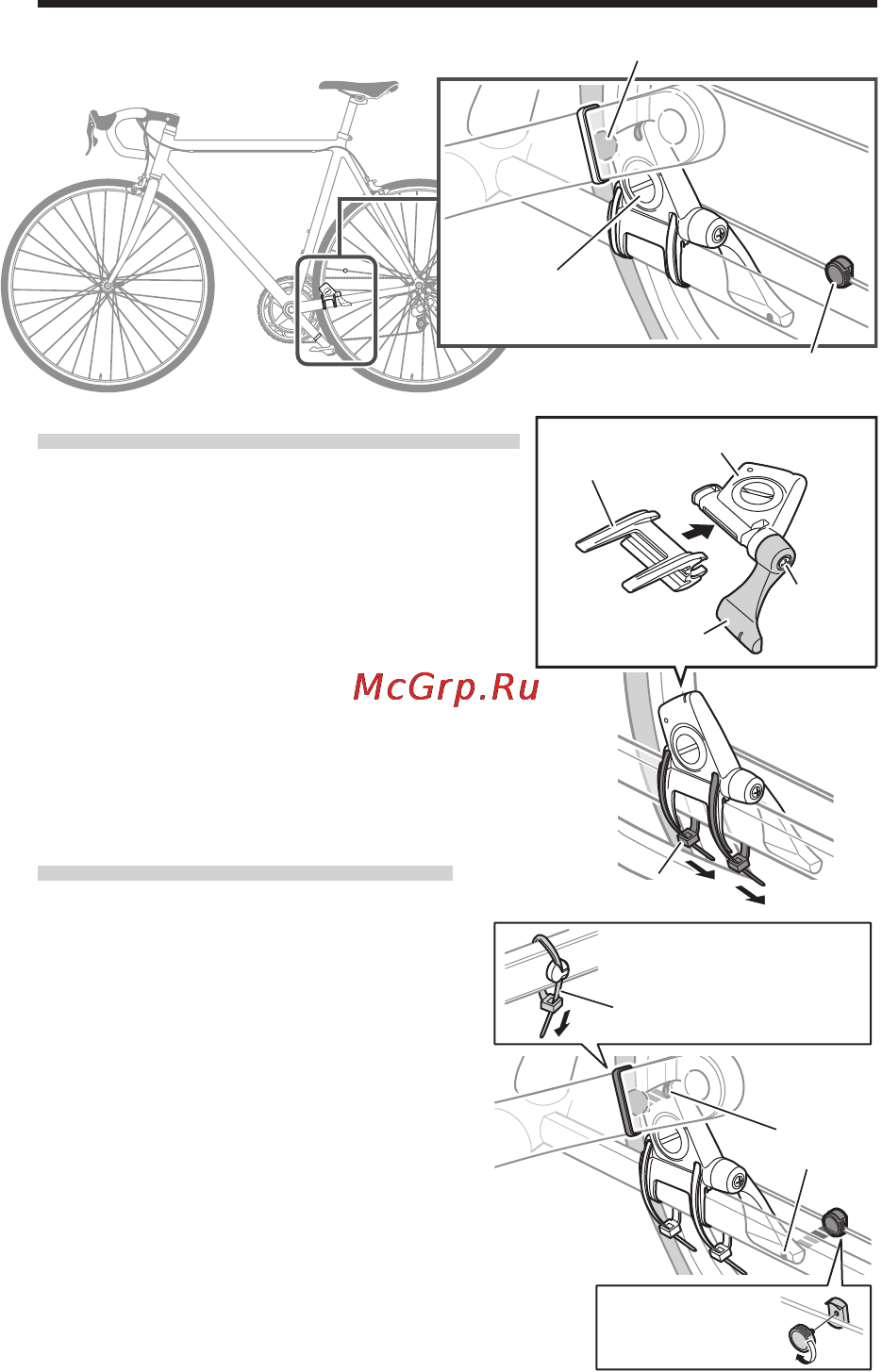

Установка датчика скорости и магнита
2-1. Временно закрепите датчик скорости
1.
Выкрутите винт из датчика скорости, используя
отвертку, чтобы убедиться что зона датчика подвижна.
*
Не выкручивайте винт до конца.
2.
Прикрепите резиновую прокладку к датчику скорости,
установите датчик скорости слева от колеса как указано на
рисунке и временно закрепите его, используя нейлоновые
стяжки.
Внимание:
Не до конца затягтвайте нейлоновые
стяжки на данном этапе. Затянутые до конца
стяжки не могут быть ослабены.
2-2. Временно установите магнит
1.
Временно установите магнит внутрь шатуна,
используя нейлоновые стяжки, так, чтобы он
был повернут в зону датчика частоты вращения.
2. Поверните рукоятку зоны датчика и временно
установите магнит колеса на ближайшую спицу к
датчику
скорости.
*
Если датчик установлен некорректно в
отношении его
расположения по отношению к магнитам,
переместите датчик
вперед или назад так, чтобы было найдено
верное положение,
после этого проверьте правильность
расположения магнитов.
Магнит на спицу
Магнит частоты вращения
Датчик скорости
Датчик скорости
Рычаг датчика
скорости
Винт
Резиновая
прокладка
Нейлоновые стяжки
Магнит на колесо
Магнит частоты
вращения
Нейлоновые стяжки
Зона датчика
