12
Раздел 3, «Входы», предназначен для настройки входных параметров,
программируемые параметры данного раздела представлены в таблице 6.

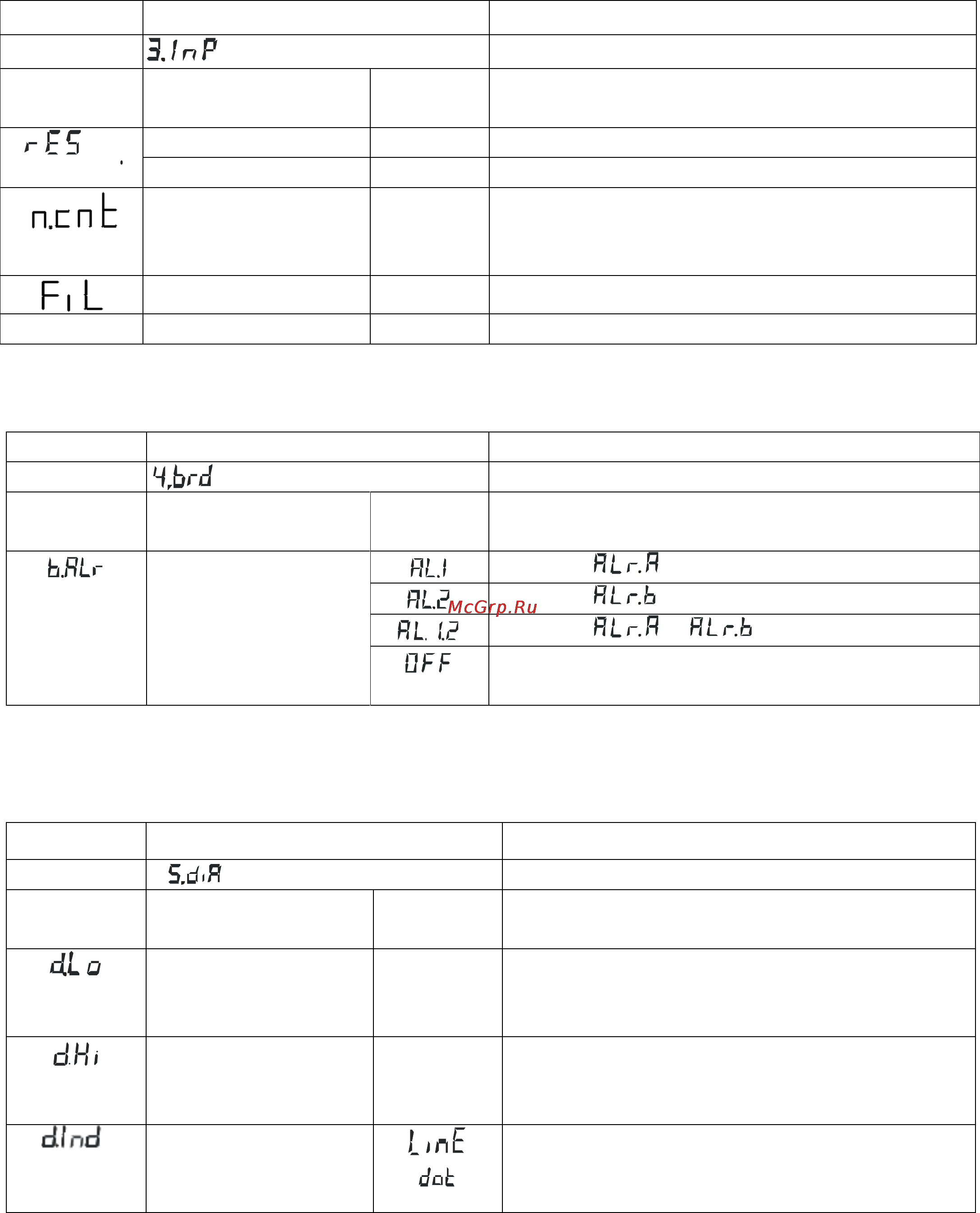

Таблица 6 – Программируемы параметры
№ раздела
Обозначение раздела
Название раздела
3
входы
Обозначение
параметра
Название
параметра
Значение
параметра
Комментарии
об./мин
60
об./сек
1.0
количество
импульсов на один
оборот
1-2000
фильтр
1-40
время фильтра, сек
Раздел 4, «Неисправность датчика», предназначен для настройки реакции на
неисправность датчика, программируемые параметры данного раздела представлены в таблице 7.
Таблица 7 – Программируемые параметры
№ раздела
Обозначение раздела
Название раздела
4
реакция на неисправность датчика
Обозначение
параметра
Название
параметра
Значение
параметра
Комментарии
выход на
сигнализацию
вывод на
вывод на
вывод на и
при неисправности датчика аварийные реле
не включены
Раздел 5 «Настройка графической шкалы», предназначен для выбора
графической шкалы, программируемые параметры данного раздела представлены в
таблице 8.
Таблица 8 – Программируемые параметры
№ раздела
Обозначение раздела
Название раздела
5
настройка графической шкалы
Обозначение
параметра
Название
параметра
Значение
параметра
Комментарии
нижний предел
отображаемого
значения
соответствует диапазону измерения
выбранного датчика
верхний предел
отображаемого
значения
соответствует диапазону измерения
выбранного датчика
режим работы
LinE - шкала отображается в виде линии,
dot - шкала отображается в виде
одиночного маркера.
Раздел 6 «Настройка интерфейса» предназначен для настройки интерфейса
RS485, программируемые параметры данного раздела представлены в таблице 9.
Таблица 9 – Программируемые параметры
