2.2.2 На лицевой панели прибора ТРИД ТХС331/431 находится дисплей для

отображения информации и кнопки управления прибором. Для индикации

измеренных значений используется четырёхразрядный светодиодный индикатор и

одна дугообразная трёхцветная светодиодная шкала. Индикатор так же используется

при настройке прибора (подробнее см. пункт 5). Для индикации состояний выходных

сигналов приборы имеют пару одиночных двухцветных светодиодных индикаторов.

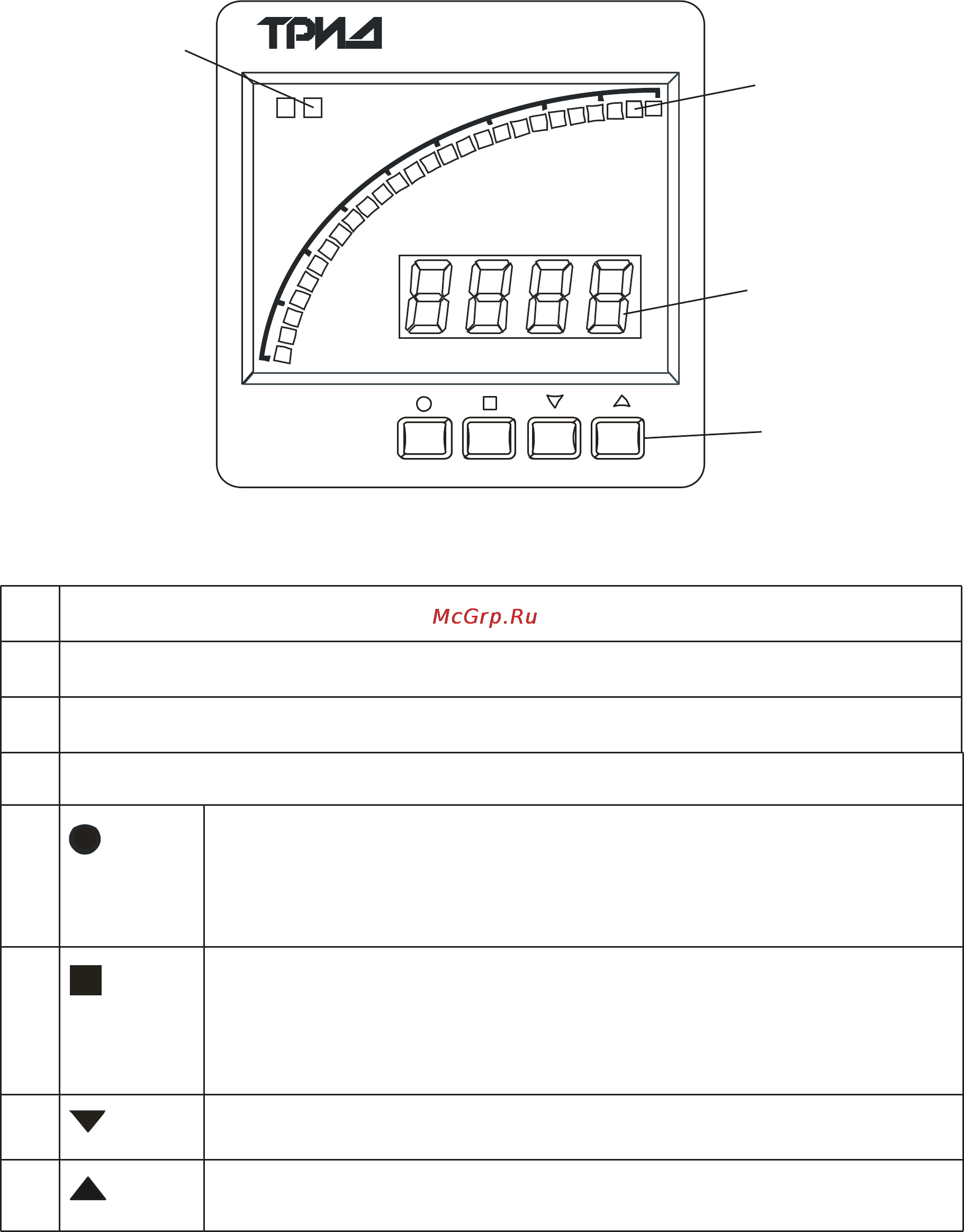

Описание элементов управления и индикации приведено на рисунке 3.

1 Цифро-знаковый индикатор

2 Графическая шкала

3 Одиночные двухцветные светодиоды

4 Кнопки управления

вход

- вход в меню

- вход в раздел

- вход в режим редактирования параметра

выход

- выход из режима редактирования параметра

- выход из раздела

- выход из меню

уменьшение значения параметра при программировании

увеличение значения параметра при программировании

Рисунок 3
