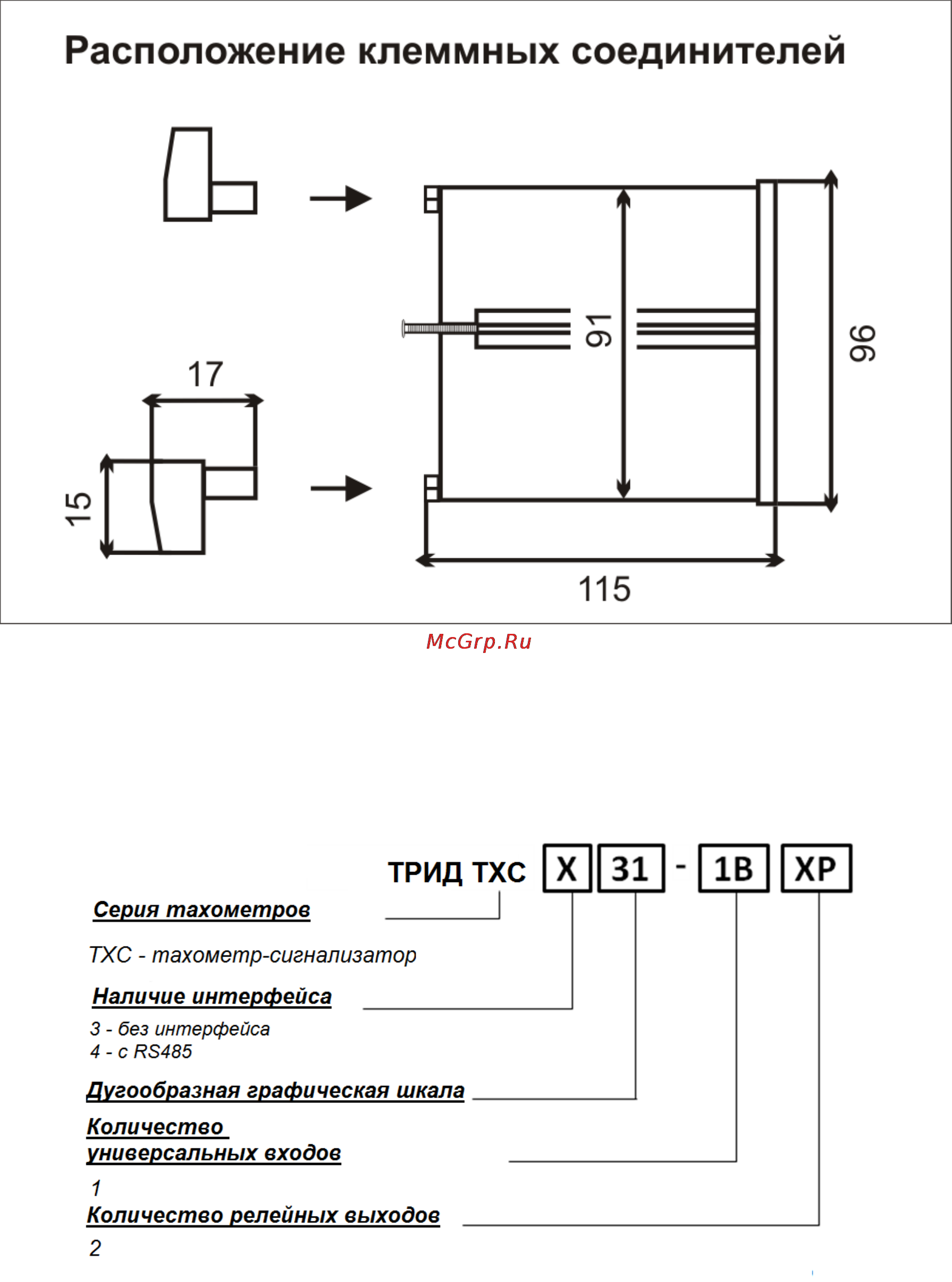

![ТРИД ТХС431-1В2Р [7/18] Маркировка и код заказа](/views2/1176542/page7/bg7.png)
7
2.2.3 На задней панели прибора расположен разъемный клеммный соединитель
для подключения первичных преобразователей, сетевого питания, цепей коммутации.
Расположение клеммных соединителей представлено на рисунке 4.
Рисунок 4
3 Маркировка и код заказа
В серии приборов ТРИД ТХС331/431 представлено несколько моделей с
различными конфигурациями выходных устройств. Код заказа для серии приборов
ТРИД ТХС приведен на рисунке 5.
Рисунок 5
Пример для записи: ТРИД ТХС331-1В2Р (тахометр-сигнализатор с одним
входом, с двумя релейными выходами).
