параметра от заданных значений, но срабатывания выходных устройств при этом

происходить не должно, либо как способ дополнительной фильтрации вероятных

помех и ошибок в измерении входных сигналов.

В зависимости от модели прибора, на один измеряемый параметр может быть

одно или два выходных реле, имеющих независимую настройку («аварии» А и В).

Модели серии ТХС431 оснащены интерфейсом RS485. Они могут быть использованы

как удалённые измерители технологических параметров в системах мониторинга или

сбора и обработки данных. Приборы могут быть подключены к компьютеру

автономно, либо интегрированы в существующие системы автоматизации. Для работы

в сети RS485 приборы используют протокол Modbus (ASCII и RTU).

2.2 Конструкция прибора.

2.2.1 Приборы ТРИД ТХС331/431 конструктивно выполнены в металлическом

корпусе, предназначенном для щитового монтажа. Электрические подключения

осуществляются через разъемный клеммный соединитель, расположенный на задней

панели прибора. На передней панели расположены элементы управления и индикации.

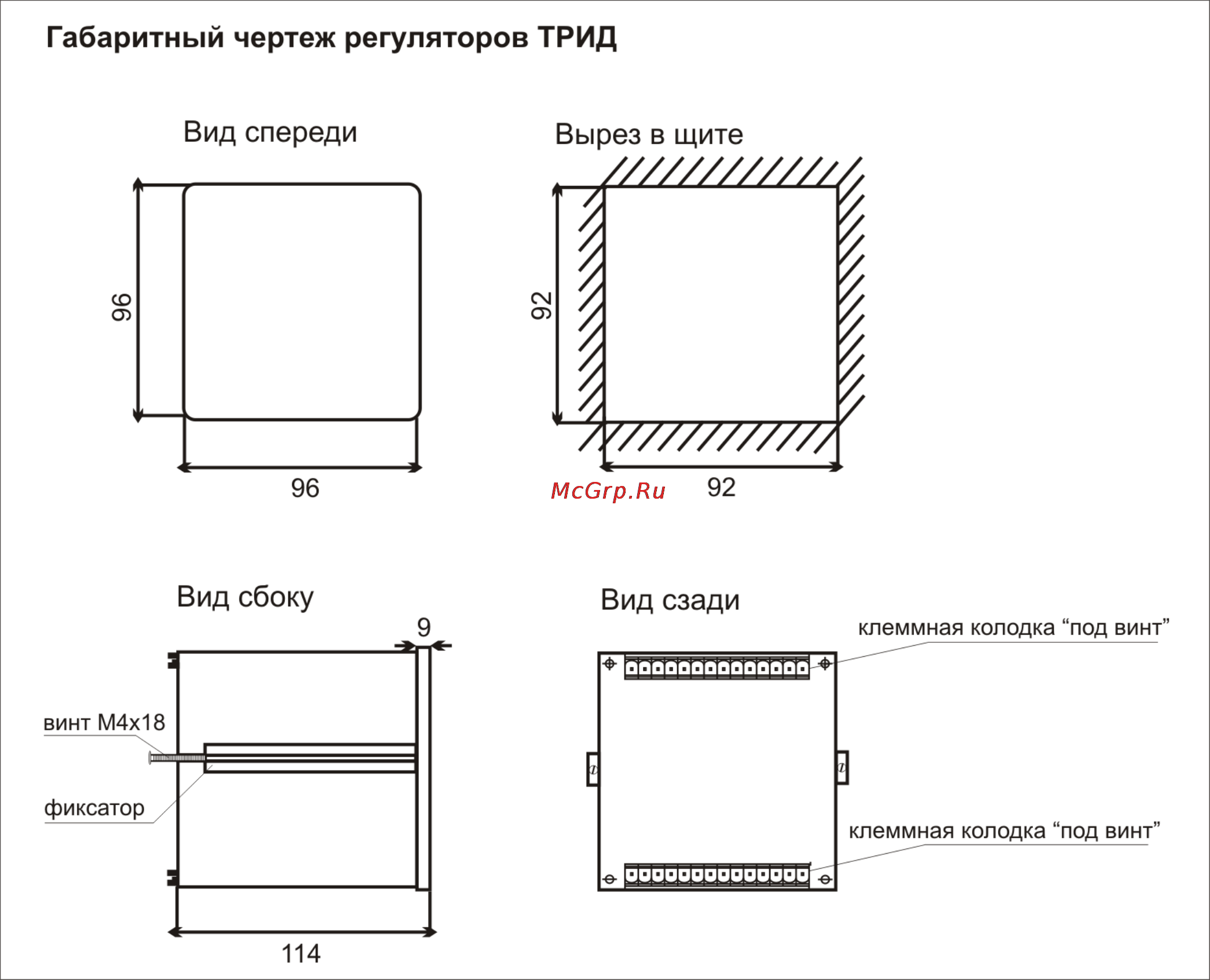

Внешний вид и габариты прибора приведены на рисунке 2.

Рисунок 2
