Приложение Б
(обязательное)
L
М20х1,5
п.2
S27
25
21
Винт М4
40
п. 3

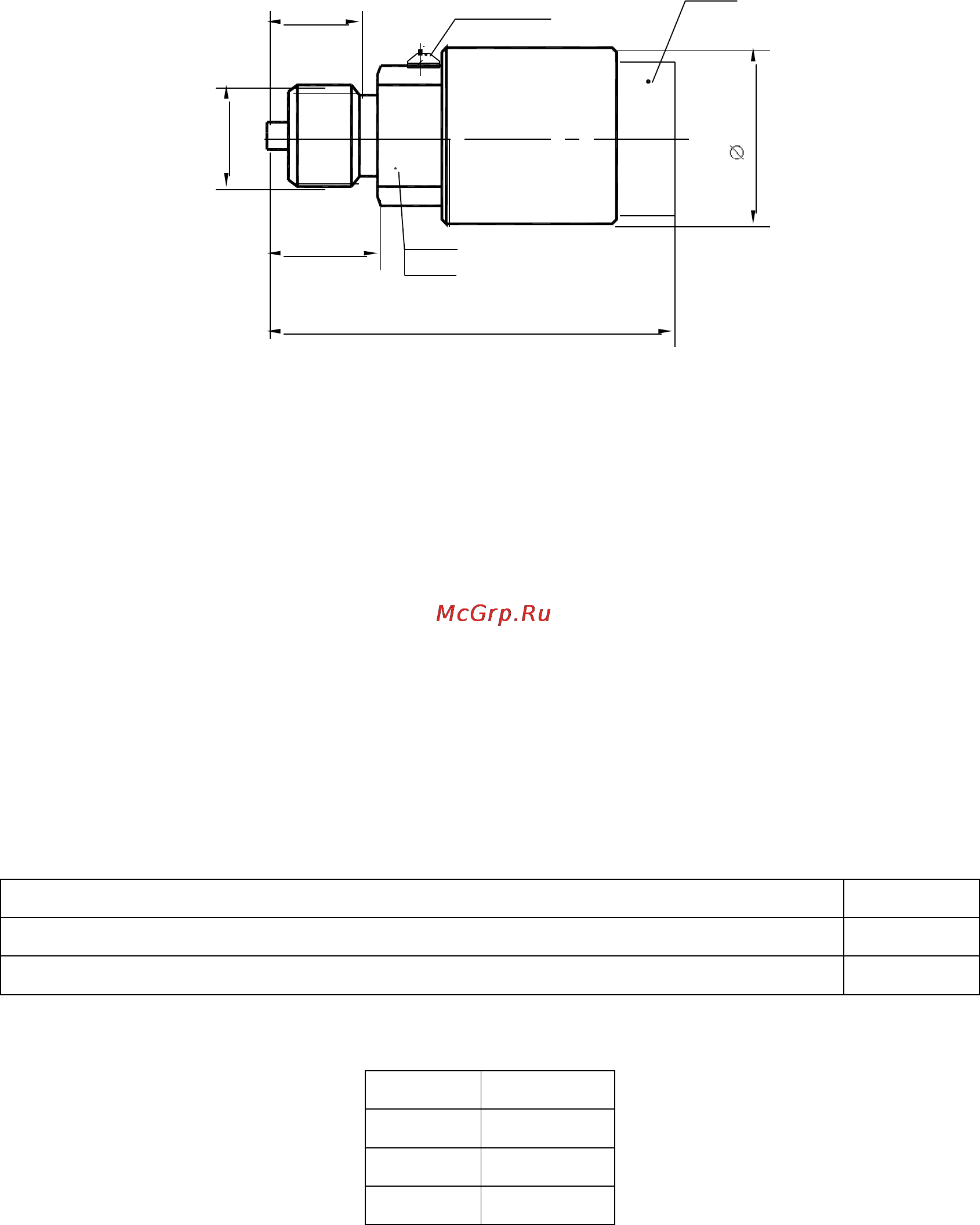

Рисунок Б.1 – Габаритный чертеж преобразователей с присоединительным
штуцером М20 х 1,5. Исполнения К00, К02
Примечание:
Ответная часть соединителя и линия связи не показаны
1 Размеры для справок.
2 Момент затяжки при установке преобразователя – не более 58,5 ± 0,2 Нм.
3 Соединители показаны условно.
4 Тип соединителя, длина и вес в зависимости от исполнения.
5 Наличие винта заземления определяется исполнением.
6 Масса не более 0,2 кг.
Исполнение датчика (код диапазона напряжений питания)
L, мм
0
95
1
105
Назначение выводов соединителя (вилки) 2РМД
1
+U
2
0 V
3
DATA-
4
DATA+
