![ТРИД РА-RS-485-D-0,5% [29/33] 3 4 5 6 7 8](/img/pdf.png)
ТРИД РА-RS-485-D-0,5% [29/33] 3 4 5 6 7 8
![ТРИД РА-RS-485-D-0,5% [29/33] 3 4 5 6 7 8](/views2/1176606/page29/bg1d.png)
29
140 max
S27
M20x1,5
64
58
Х1
Х2

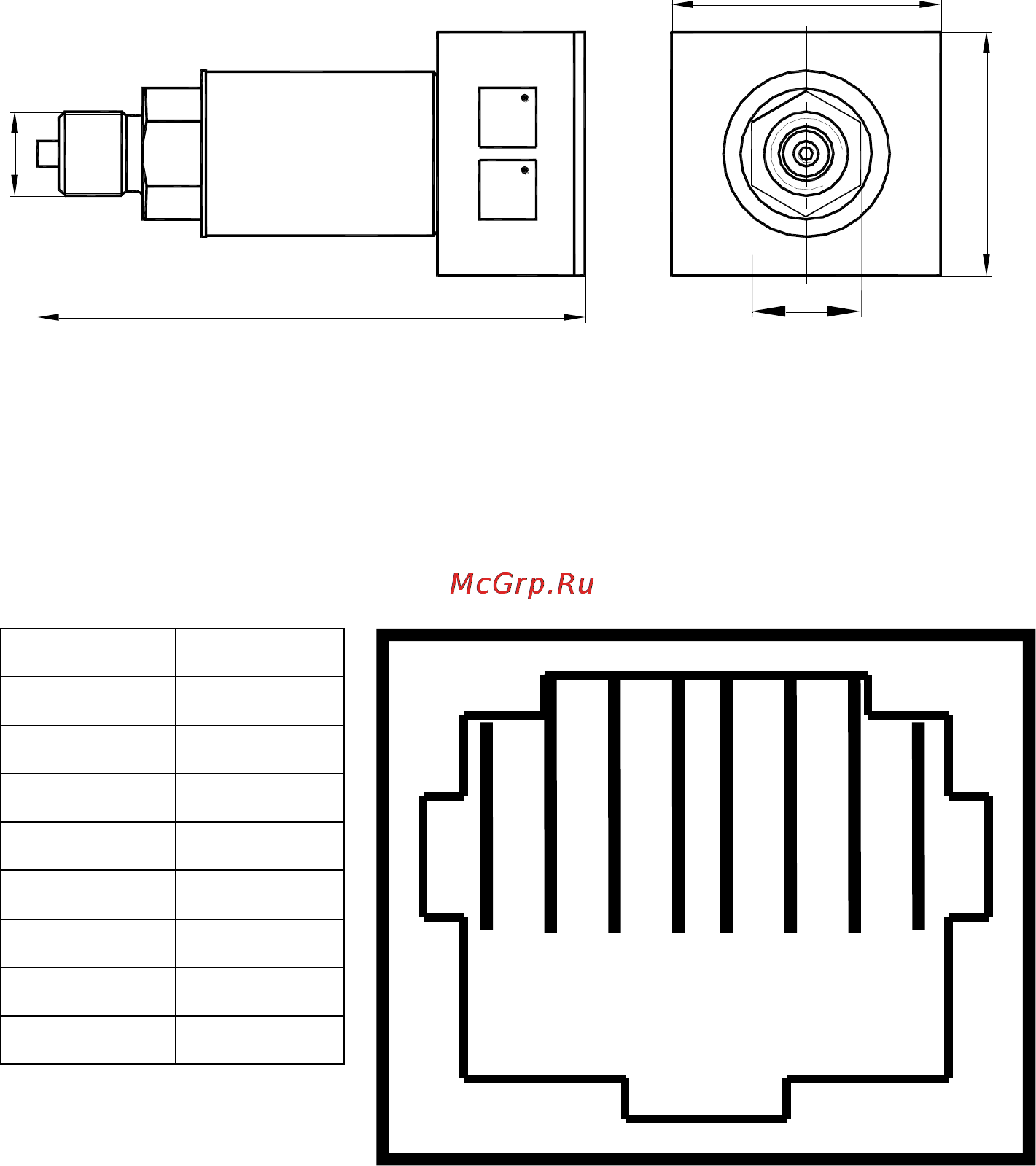

Рисунок Б.5 – Габаритный чертѐж преобразователей исполнения
АГБР.406239.001-12
Назначение выводов соединителя Х1, Х2 (розетки) TJ8P8C 53-04 5321-S
Контакт
Цепь
1
Общий
2
Общий
3
+ Uпит
4
DATA+
5
DATA-
6
+Uпит
7
+Uпит
8
Общий
1
2
3
4
5
6
7
8
